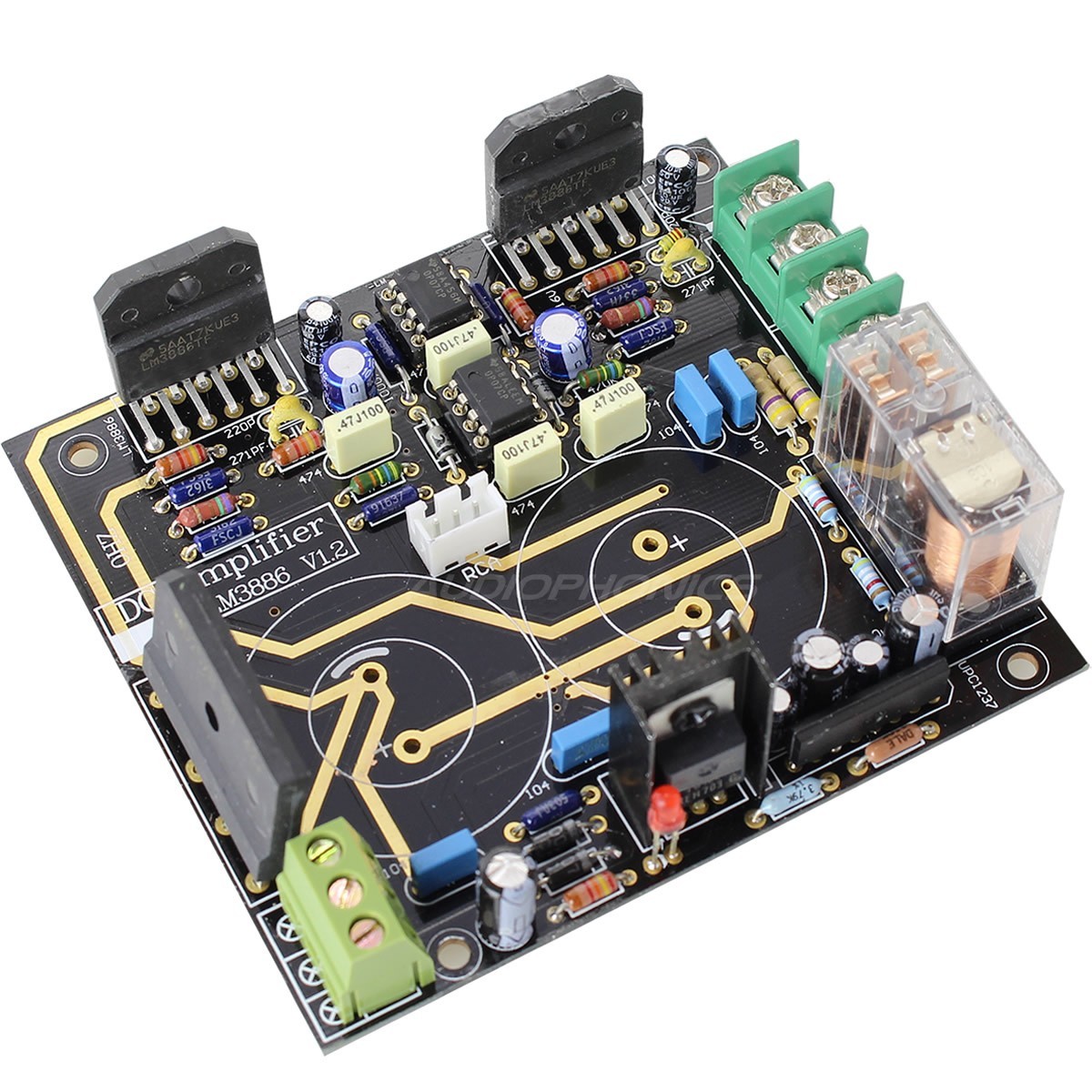

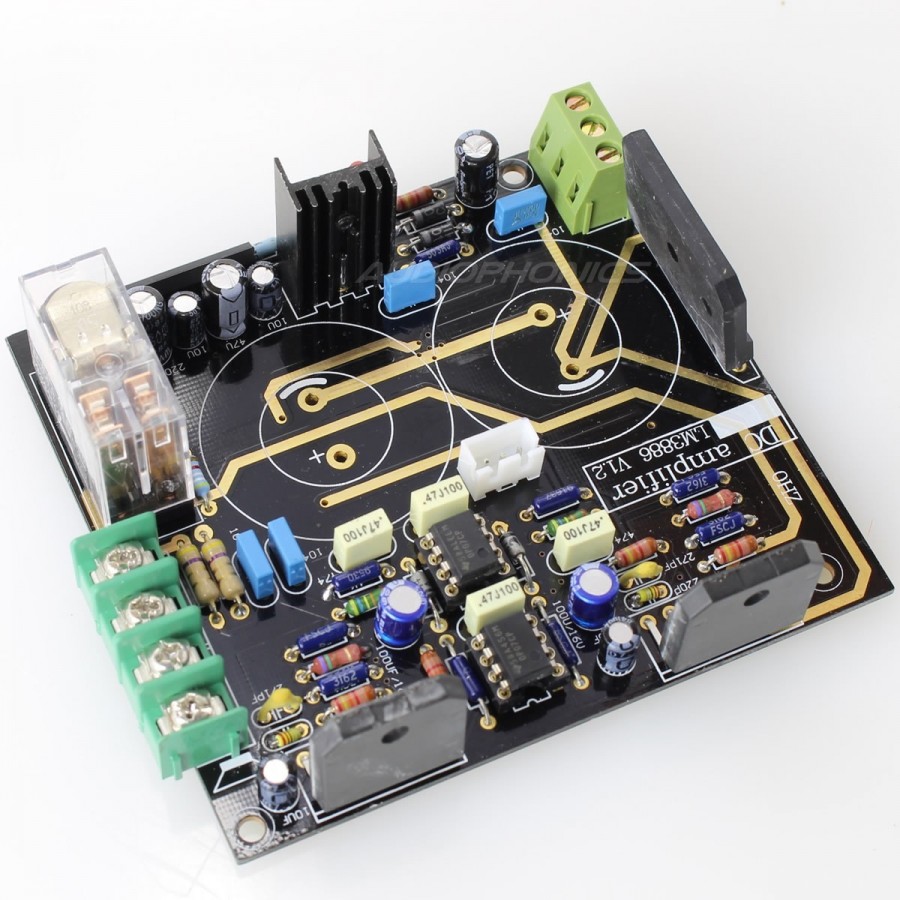

LM3886 Stereo Amplifier Board 2x68W 4 Ohm audiophile

Ce module d'amplification repose sur l'utilisation du circuit haute performance LM3886TF développé par National SemiConductor. Cette version audiophile dispose de composants revus et corrigés de très haute qualité comme des résistances métal et condensateurs à film.

La partie driver est sur support DIP 8 permettant de changer à volonté les deux AOP mono. Ainsi on peut affiner la qualtié sonore à son système Hifi.

Il est capable de délivrer une puissance continue de 2 x 68W (jusqu'à 135W en crête) sous une charge de 4Ω avec un taux de distorsion n'excédant pas 0,1% sur la plage audible de 20Hz et 20KHz.
D'une stabilité thermique et électrique à toute épreuve, ce module amplificateur est équipé d'un double système de protection sophistiqué contre les surtensions (technologie propriétaire SPiKe™), et les sous-tensions.

Ce dernier intervient lorsque l'alimentation chute en dessous de 12V. Les relais intégrés permettent une protection des enceintes et disposent d'une temporisation permettant d'éviter les "Plocs" à l'allumage.

Ce produit offre un son dynamique, musical et une bonne tenue des basses typique des Class A/B.

Prévoir en option deux condensateurs d'une tension de 35V et de capacité filtrage de 10000mf : Condensateurs Nover 10000µF 35v fiche 11029.

Un excellent module LM3886 qui trouvera sa place dans n'importe quel projet DIY, du simple amplificateur stéréo à la multipli amplification active de qualité pour un prix raisonable.

Exemple de radiateurs pour transistor : LM3875/3886.

Spécifications :

Puissance Continue : 50W / 8Ω (THD 0.1% - 20Hz->20KHz) +/- 35V
68W / 4Ω (THD 0.1% - 20Hz->20KHz) +/- 28V
Rapport Signal/Bruit : ≥ 92dB
Sensibilité d'entrée : 1V RMS
Sous 4Ω : ±24-28V (Transformateur entre 17 & 20V AC)
Sous 8Ω : ±28-35V (Transformateur entre 20 & 25V AC)

Dimensions Totales :

• 96 x 86x26mm.
• Entraxe de fixation du CI : 79x86mm
• Poids : 100g.

Bundle :

• Un câble de branchement XHP d'un coté et nu de l'autre pour la modulation.
• Deux protections isolantes avec 2 rondelles pour les LM3886.
