TINYSINE TSA3118B Amplifier Module TPA3116D2 Bluetooth aptX TWS 2x50W

This amplifier module from TinySine is based on a TPA3116D2 amplifier chip that can deliver up to 2x50W while offering very good efficiency thanks to its Class D architecture. The module also integrates a Bluetooth AudioB Plus receiver from the brand, supporting the aptX protocol which allows faster and more stable signal transmission.

Average votes for this product
5.0 / 5

By buying this product you get 3 loyalty points


Reference : 13686
New product

32,90 €tax incl.

27,42 € tax excl.
Including 0,05 € for green tax

- +


Shipping date: 22-11-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

2 Years warranty

Accessories for this product

Find here a selection of useful and/or essential accessories for this product. These are specially selected by the Audiophonics team according to the characteristics of the product.


More info

TinySine TSA3118B

Amplifier Module TSA3118B Bluetooth aptX TWS 2x50W

Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W

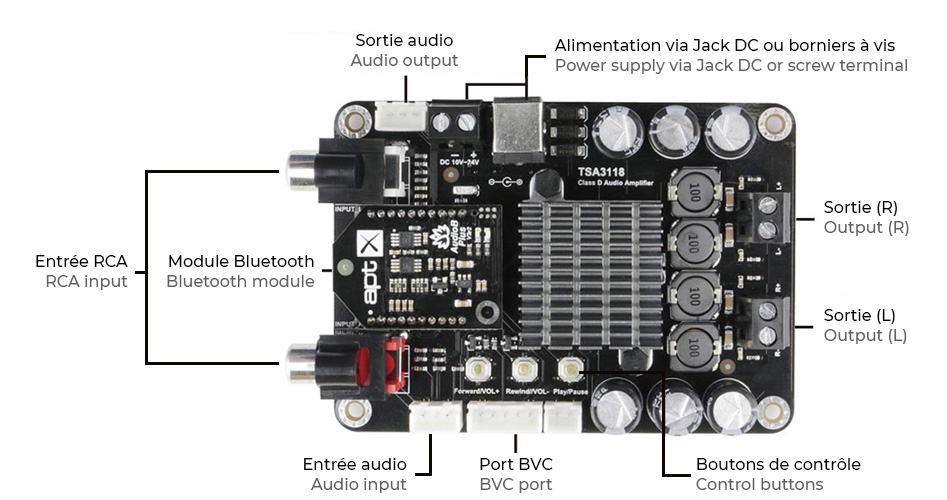

This amplifier module from TinySine is based on a TSA3118B amplifier chip that can deliver up to 2x50W while offering very good efficiency thanks to its Class D architecture. The module also integrates a Bluetooth AudioB Plus receiver from the brand, supporting the aptX protocol which allows faster and more stable signal transmission. The TSA3118B can be used to accompany passive speakers with an impedance of 4 or 8 Ohm.

The module can also be used in TWS mode. The latter allows you to wirelessly pair 2 of these amplification modules and therefore enjoy a dual mono system. The 3-pin audio output connector can also be used to connect a Subwoofer amplifier module. The BVC port allows it to connect a volume control module such as the TinySine TSA1000 or TinySine TSA1020.

The amplifier automatically detects the AUX and line inputs as well as Bluetooth, the latter having a higher priority. When the Bluetooth source is disconnected or paused, the amplifier automatically switches to the AUX / Line input.

Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W
Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W
Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W

TSA3118 & TSA1000. Modules

Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W

 Amplify Module TSA3118B Bluetooth aptX TWS 2x50WMany TSA3118 modules can be connected together to create a multi-channel amplifier. The 3-pin audio output connector can also be connected to a Subwoofer module.

Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W

Operation of two modules in TWS mode

Module Amplificateur TSA3118B Bluetooth aptX TWS 2x50W
  • S1 : Long press (3s) to activate Bluetooth pairing mode / Long press (6s) to reset pairing information.
  • S1 + S2 : Long press (1s) to switch the module to slave TWS
  • S1 + S3 : Long press (1s) to switch the module to master TWS
  • S2 + S3 : Long press (1s) to cancel the TWS connection

Technical characteristics

Specifications
Product typeAmplifier module TPA3116D2
Bluetooth version4.2
Supported Bluetooth protocolsaptX, aptX Low Latency, SBC, AAC
TWS SupportYes
BVC port for volume controlYes (x1)
Automatic input detectionyes
ProtectionsOver/Under voltages, overload, thermal protection
Dimensions103 x 69 x 25mm
Mounting holes59 x 86mm
Max Height20mm
Measurement
ParametersConditionsMin.Typ.Max.
Efficiency50W @ 4 Ohm87%-90%
Minimum impedance-3.2 Ohm--
Gain-24dB25dB26dB
Input sensitivity (RMS)@ 4W, 50W, 1kHz-808mV-
Input impedance--22 kOhm-
Output power@ 4 Ohm, THD+N = 1%-36W-
@ 4 Ohm, THD+N = 10%-50W-
Frequency response@ ±3dB, 4 Ohm20Hz-20kHz
THD@ 4 Ohm, 1W, 1kHz-0.0299%-
Power supply voltage@ 4 Ohm, 10W, 1kHz-0.073%-
-10V DC21V DC24V DC

Data sheet
InputBluetooth
InputRCA
OutputPCB Connector
OutputScrew terminals
Channel2 (Stereo)
ClassClass D / T
Amplifier chipTPA3116D2
Power (W)50.0
