ESS ES9028Q2M I2S DAC Module Board 32bit 384khz Balanced DSD 1x LT1963 Regulators

This DAC I2S ES9028Q2M module has an analog output on DIP support 8 to change the sound as you like. Due to its compact size and high quality power supply, it allows the design of quality DACs at realistic prices, optionally equipped with a USB to I2s interface or a KALI ASRC for example.

Average votes for this product
3.0 / 5

By buying this product you get 3 loyalty points


Reference : 12355
New product

39,90 €tax incl.

33,25 € tax excl.

This product is discontinued
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

2 Years warranty

Accessories for this product

Find here a selection of useful and/or essential accessories for this product. These are specially selected by the Audiophonics team according to the characteristics of the product.


More info

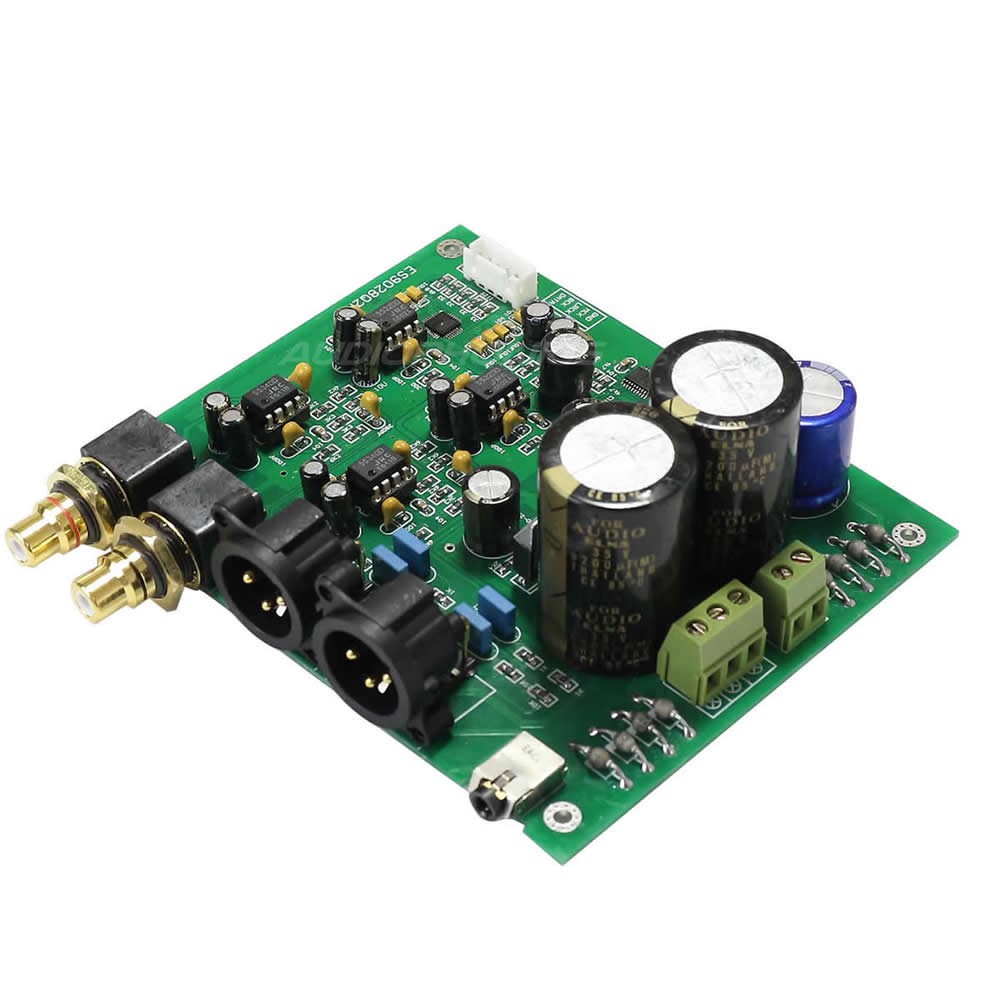

ESS DAC module ES9028Q2M

A DAC I2S 32BIT 384KHZ modular

This DAC I2S ESS ES9028Q2M module features a prominent design and components. It will offer the possibility to upgrade your DIY creations with compact and integrable cards for ambitious projects to be coupled with interfaces USB to I2S or ASO cards ALLO KALI including master clocks MCLK.

DAC ES9028Q2M I2S 32bit 384kHz DSD

A modular analog section

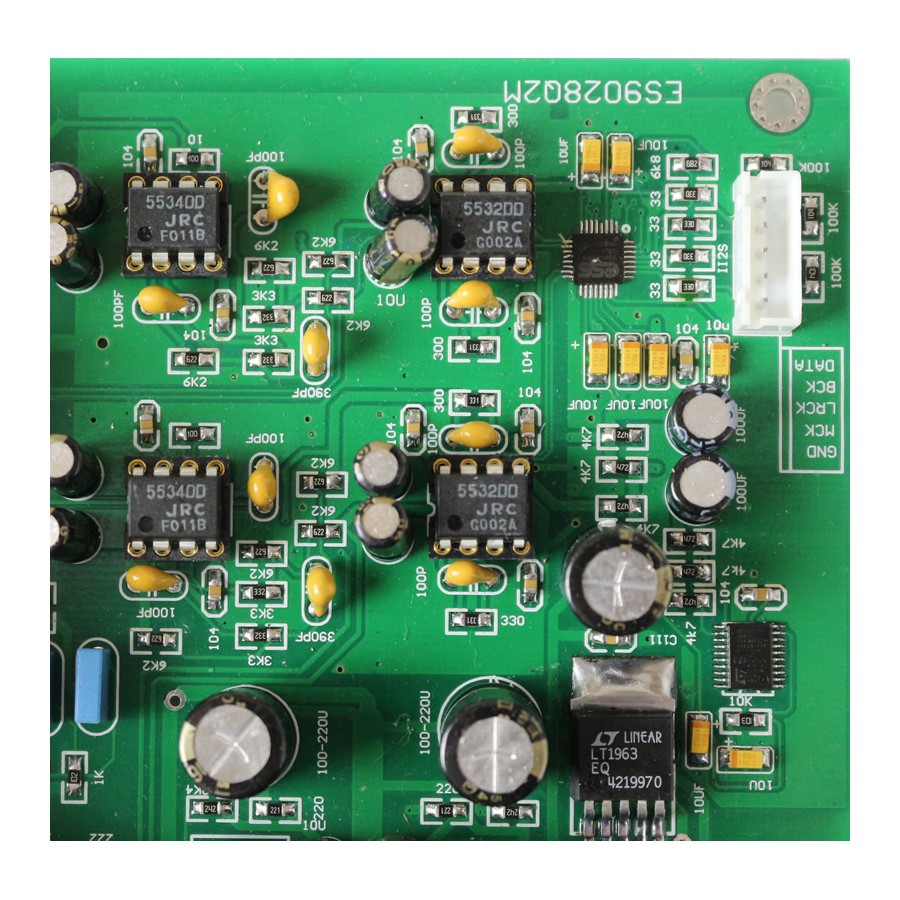

A good DAC would be nothing without an analog part of high quality. the four AOPs are on DIP8 support type JRC5534 mono x2 and JRC5532 stereo X2. Thus, the sound signature corresponding to its HIFI system can be changed as desired. The options are therefore multiple with a wide choice of AOP interchangeable accessories.

DAC ES9028Q2M I2S 32bit 384kHz DSD

A separate power supply Digital and analog

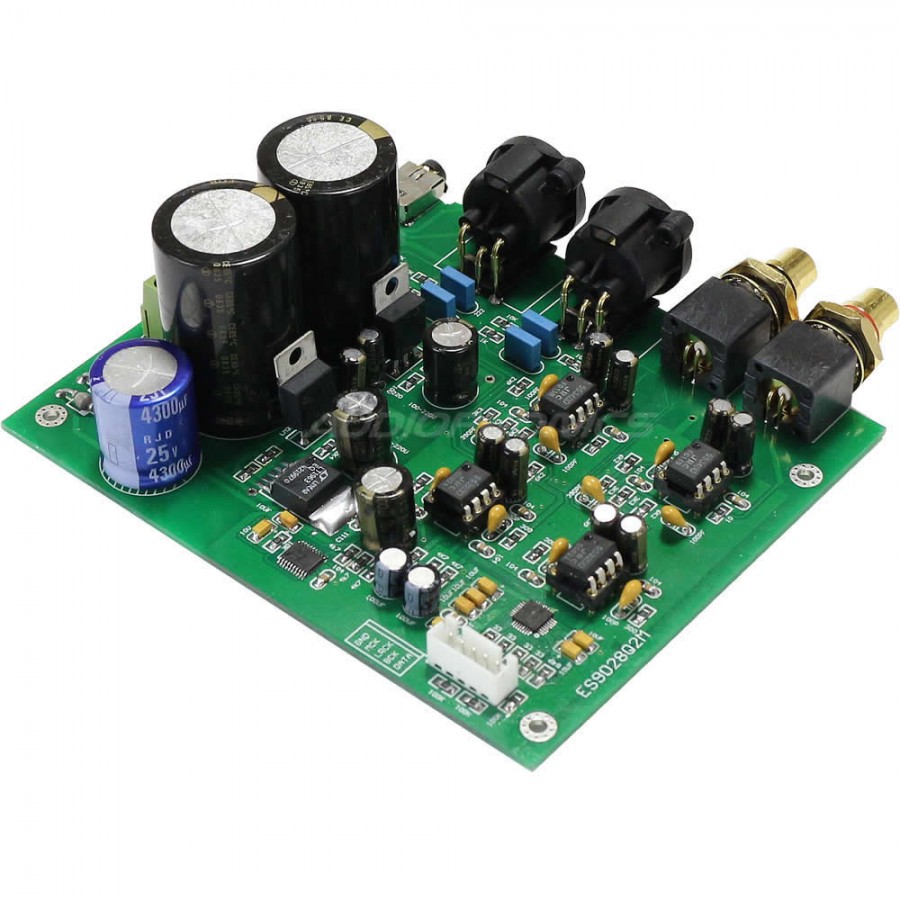

This DAC features a 15V +/- symmetrical power supply based on LM337T and LM317T controllers and a high quality low-voltage power supply LDO Linear Technology LT1963 on the digital part for better conversion accuracy of DAC ESS SABRE ES9028Q2M. The majority of the filter capacitors of this DAC are of ELNA for AUDIO origin.

DAC ES9028Q2M I2S 32bit 384kHz DSD

This module requires a 9V AC transformer with a simple secondary winding as well as a transformer 15V AC with double secondary winding:

Transformer 5085 230V 15VX2 and 9VX1

Since this I2S DAC does not have any clock, it is imperative to connect to I2S a source with the necessary Masterclock (MCLK) signal.

DAC ES9028Q2M I2S 32bit 384kHz DSD

Technical characteristics

DAC ESS TECH ES9028Q2M
ArchitectureHYPERSTREAM 32 BIT 384KHZ
THD + N-115dB
DNR135dB
PCMUp to 3884kHz (depends on optional interface)
DSDUp to 5.6MHz (depends on USB interface optional)
Sample rate44.1kHz ~ 384kHz (depends on optional USB interface in I2S)
Entry
1x I2S DATA, BCLK, LRCK, MCLK, GND(requires masterclock)
Releases
1x RCA Stereo Line2V
1x balanced stereo4V
General

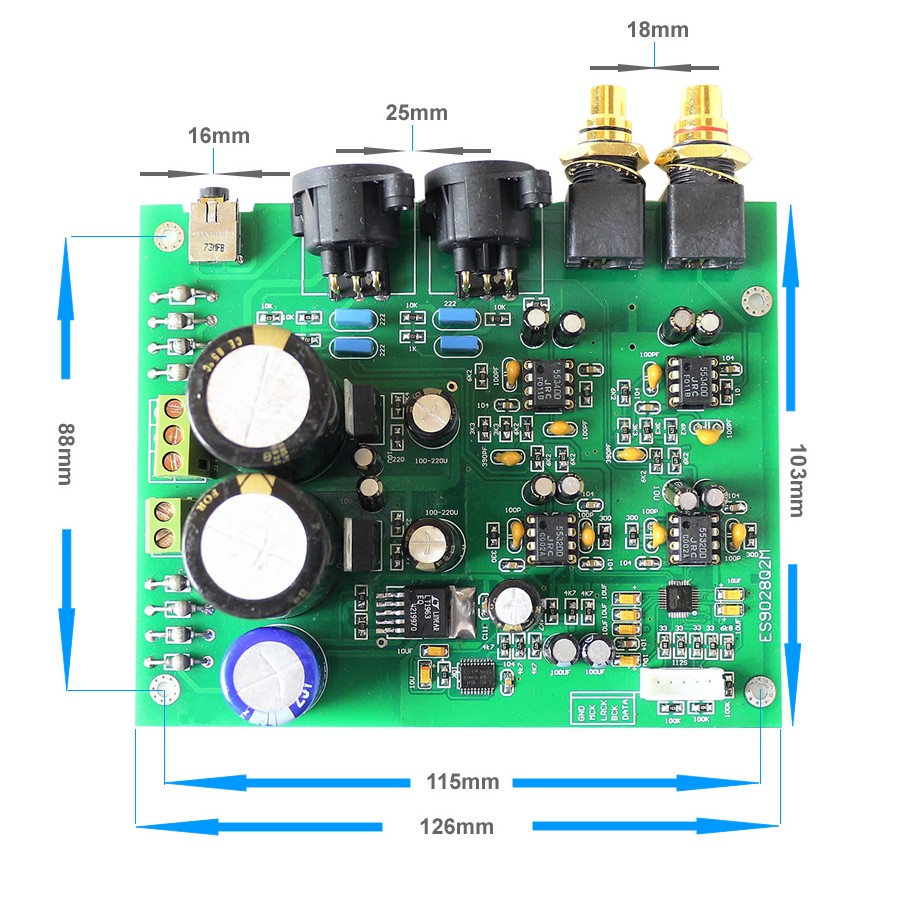

Dimensions126x 1103 x 43mm
Weight178g
SpacingRCA: 19mm / XLR: 24mm
Spacers115 x 90mm

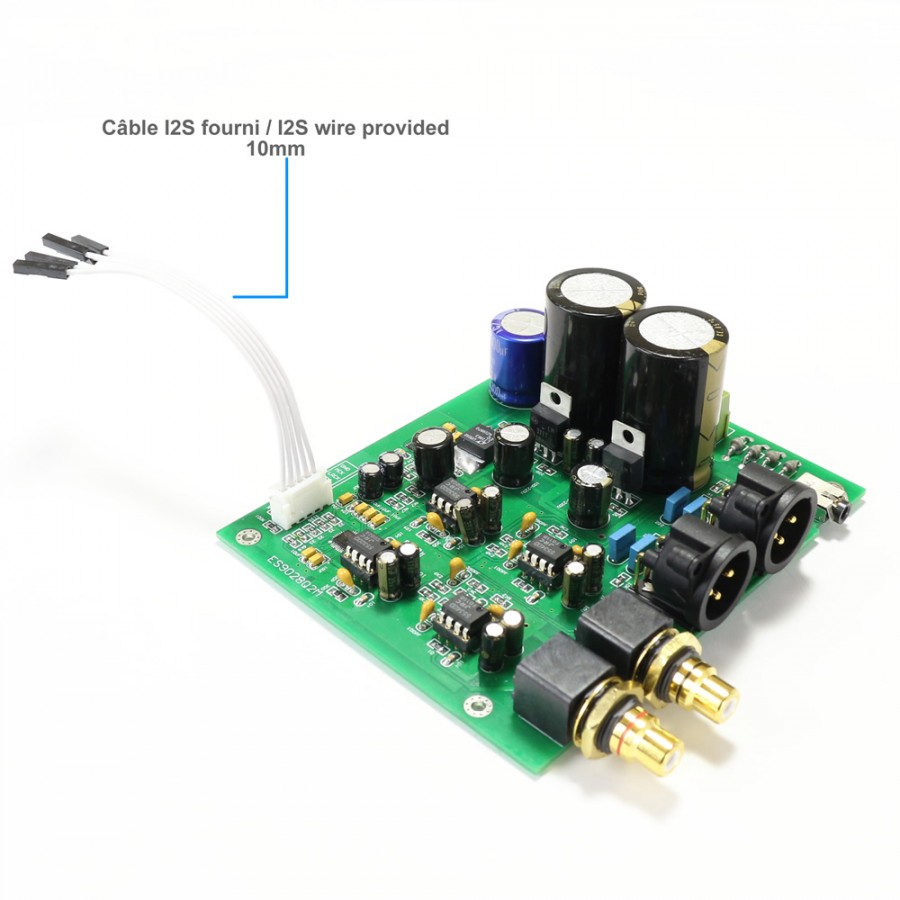

Package1x 10cm cable for I2S connection
DAC ES9028Q2M I2S 32bit 384kHz DSD

Data sheet
InputI2S
Channel2 (Stereo)

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
3.0 / 5
2 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 4/5
Date :
Edit à mon avis précédent
Finalement mon problème venait d'une mauvais mise à la masse de la carte. Après un câblage correct (avec prise IEC 3 broches d'un côté et sur une multiprise Schuko de l'autre), le DAC est transfiguré et révèle tout son potentiel.
Les amplis-op Muses 8920 et OPA134 lui vont à merveille.
Le son est incroyablement propre, avec une très grosse dynamique, la séparation des instruments très bonne et toutes les extinctions de notes sont facilement suivies jusqu'au silence absolu.
Je lui mets 4 étoiles du coup car j'imagine qu'on peut obtenir encore mieux (la présence des voix n'égale toujours pas celle qu'on peut avoir sur une très bonne platine vinyle), mais j'imagine qu'il faut vraiment viser du matériel très pointu (à base de puces type ES9038 pro).
En définitive j'en suis très content.
 (0)
 (0)
This review has been posted for ESS ES9028Q2M I2S DAC Module Board 32bit 384khz Balanced DSD 1x LT1963 Regulators
Note :
 2/5
Date :
Compliquée à mettre en oeuvre
J'ai eu beaucoup de mal à faire fonctionner ce module, qui ne marche que sous Moode avec le driver ES9018 (j'ai essayé tous les drivers génériques sous Volumio). En sortie de mon Pi 3B+ avec le reclocker Allo Kali il fait le job, mais uniquement si l'on ne dépasse pas les 80% du volume - au delà ça sature.
C'était une première tentative de streamer, ça fonctionne mais la qualité audio n'est pas exceptionnelle (juste comparable à celle de mon Macbook pro sous Audirvana en sortie jack).
L'échange des amplis op n'améliore pas le son voire le détériore pourtant même avec des aop plus sérieux.
Bref je vais devoir acheter un autre module pour aller plus loin en restitution sonore.
Si c'était à refaire je partirais a priori plutôt sur un module à base de puce AKM AK4495.
 (0)
 (0)
This review has been posted for ESS ES9028Q2M I2S DAC Module Board 32bit 384khz Balanced DSD 1x LT1963 Regulators
