Ce kit intégrant un sélecteur de source avec afficheur est une base solide pour le développement de vos projets DIY.

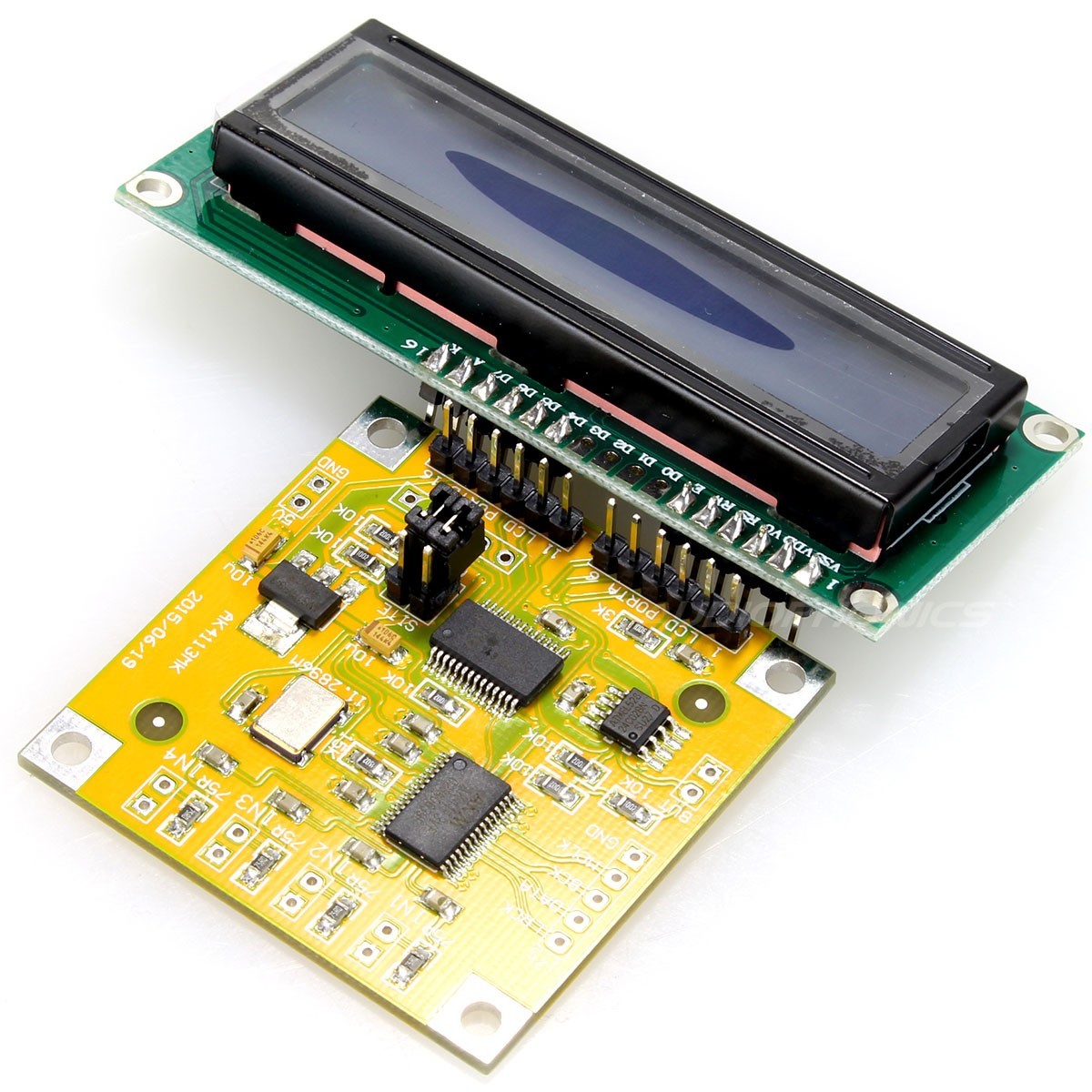

Ce produit est constitué de deux modules qu’il est facile de séparer pour une intégration facilitée.
Celui-ci composé de 4 entrées au format SPDIF coaxial (deux fils) permet de rajouter facilement une sélection de source au DAC I2S de votre choix.

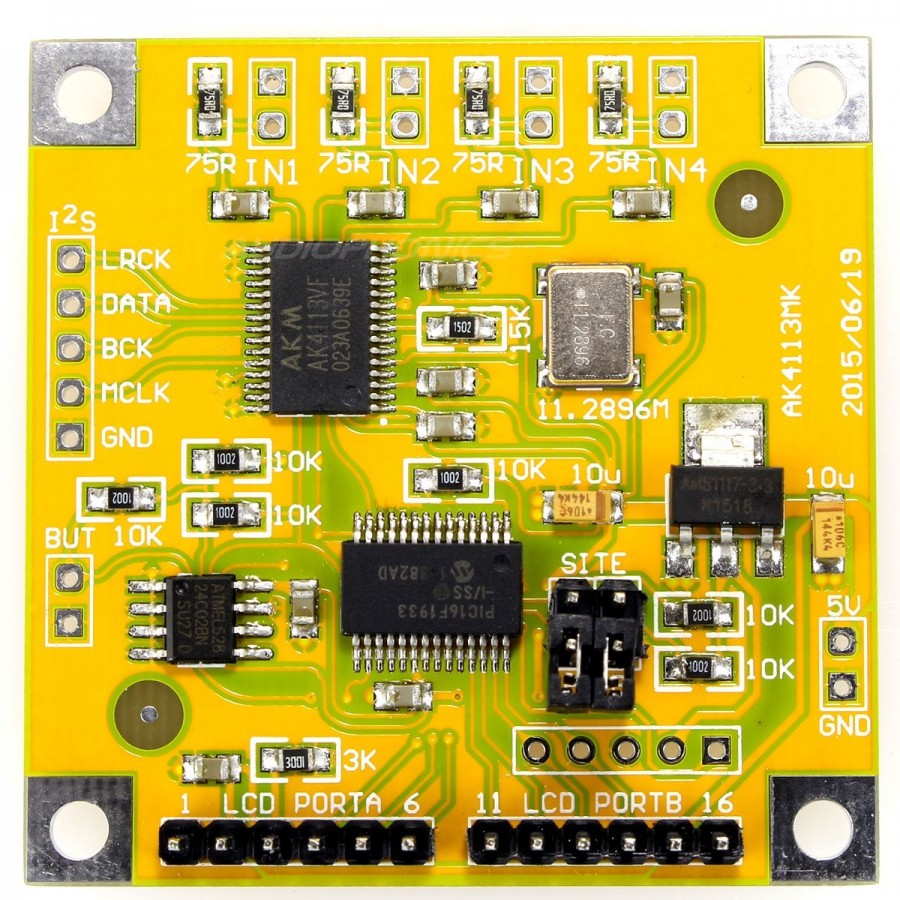

Caractéristiques Carte :
- Récepteur SPDIF : AK4113
- Horloge TCXO (12.288mhz)
- Sélection d'entrées : SPDIF x4
- Sortie I2S
- Sélection de source par bouton poussoir (monostable) non livré
- Alimentation : DC 5V

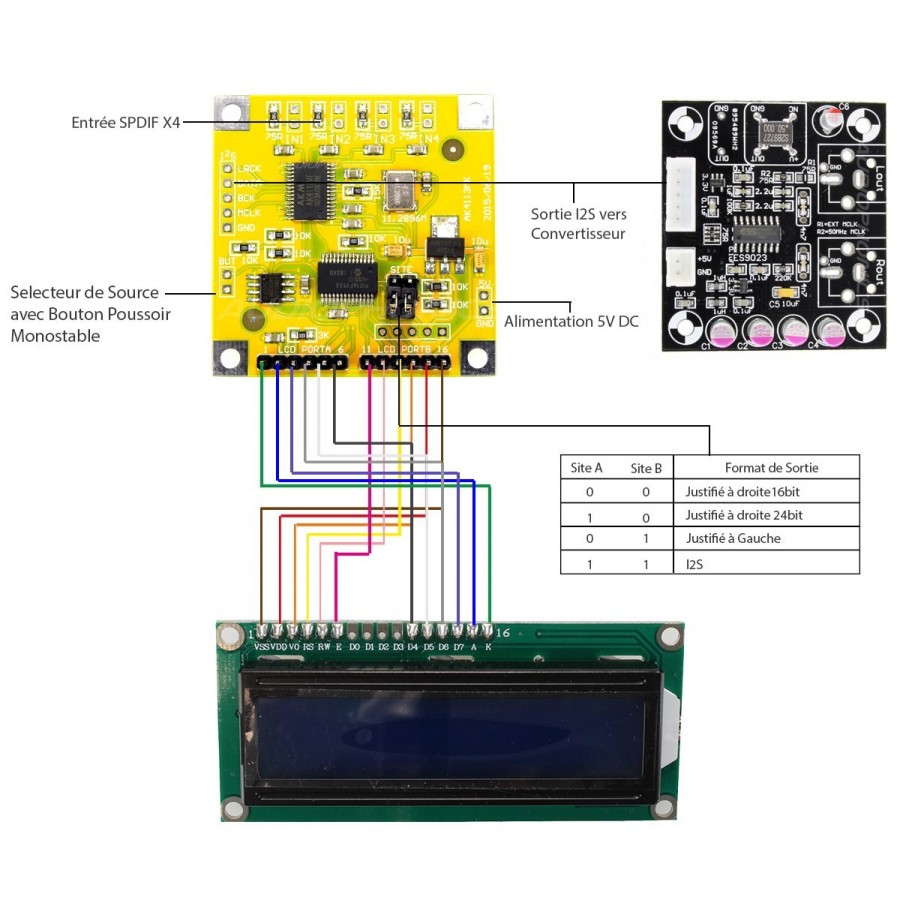

Site A | Site B | Format de Sortie |
0 | 0 | Justifié à droite16bit |
1 | 0 | Justifié à droite 24bit |
0 | 1 | Justifié à Gauche |
1 | 1 | I2S |

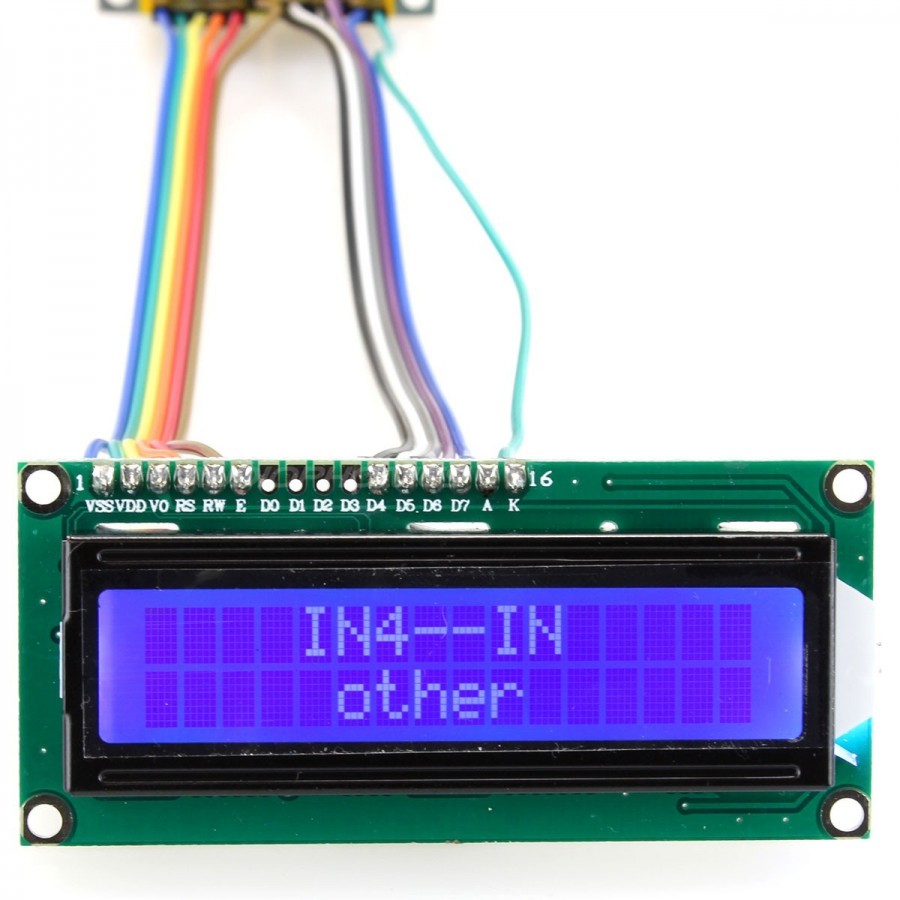

Caractéristiques Afficheur :
- Écran LCD
- Affiche l'entrée sélectionnée, le "lock" et le taux d'échantillonnage : 32KHz, 48KHz, 44.1KHz, 88.2KHz, 96KHz, 176.4KHz, 192KHz
- Dimensions : 80 x 36 x 11 mm
- Entraxe des trous de fixation : 28 x 73 mm
