WONDOM AA-AB41148 Volume control module VC05 PGA2311 Digital stereo Audio board

Average votes for this product
4.5 / 5

By buying this product you get 3 loyalty points


Reference : 10449
New product

31,90 €tax incl.

26,58 € tax excl.

- +


Shipping date: 22-11-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

2 Years warranty

More info

Wondom AA-AB41148

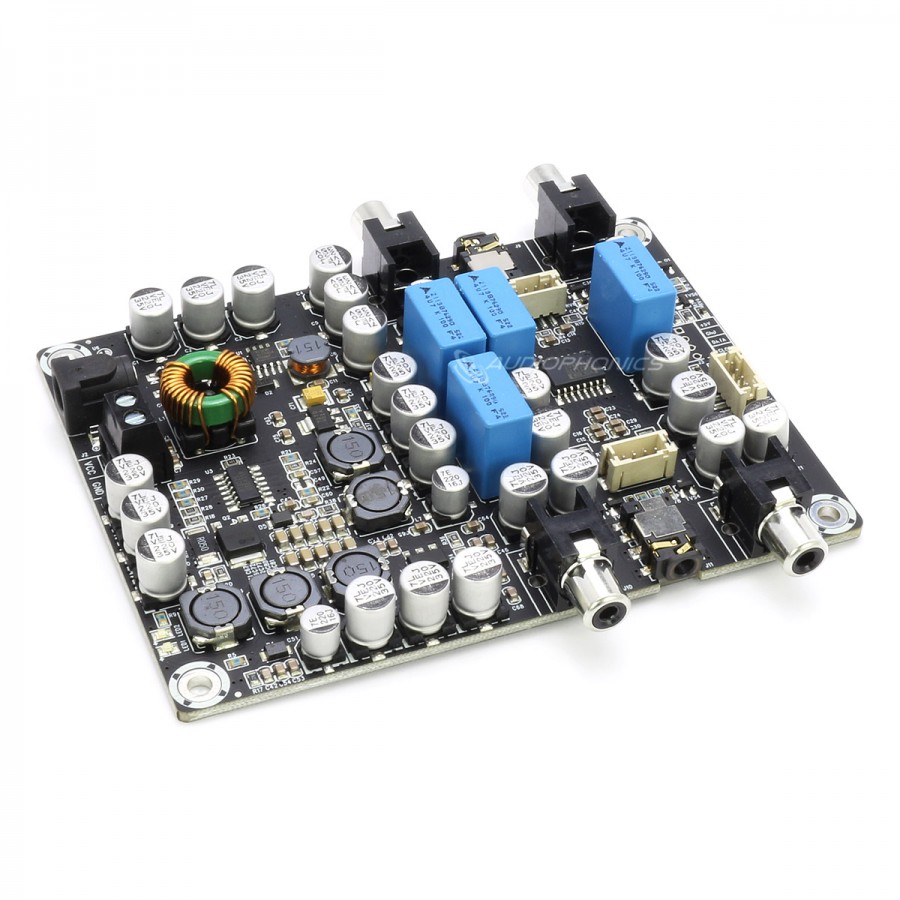

Volume control module VC05 PGA2311 Digital stereo Audio board

Wondom AA-AB41148 VC05 PGA2311 module de contrôle numérique

This volume controller module developed by Wondom (Sure) is a solid base for the development of your DIY projects, such as a headphone or HiFi amplifier. It uses a PGA2311 chip allowing an adjustment from -95.5 to 10dB in 0.5dB steps. This product consists of two modules that can easily be separated for easy integration.

Wondom AA-AB41148 VC05 PGA2311 module de contrôle numérique

Technical characteristics

Specifications
Product typeVolume control
Volume control chipPGA2311
Volume adjustment rangeFrom -95.5 to 10dB
Step1.5dB
Inputs1x RCA stéréo
1x Jack 3.5mm
Outputs1x RCA stéréo
1x Jack 3.5mm
Output noise8.8µV
THD+N0.0006%
SNR108dB
General
Voltage supply12VDC 2A
Volume controller PCB dimensions122 x 91.6mm
Volume controller PCB fixation holes spacing112 x 81mm
Button PCB dimensions51 x 38.2mm
Button PCB fixation holes spacing41 x 28mm
Package1x Wondom AA-AB41148 module
1x Button module
1x Ribbon cable

Data sheet
InputRCA
InputJack 3.5mm
OutputJack 3.5mm
OutputRCA
Channel2 (Stereo)

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
4.5 / 5
2 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
Excellent!
Utilisé entre un Musical Fidelity V-DAC et un ampli pro.
Très bonne sonorité, le commentaire de Pierre m'a convaincu, je trouve le produit très satisfaisant pour son prix de vente.
J'hésitais avec un SPL volume 2 mais à 400€ le préamp j'ai préféré tenter ce Wondom qui au final me convient tout à fait.
Reste à trouver un boitier pour l'intégrer.

Le module semble très sensible à l'alimentation, entre une smps et une linéaire le rendu est différent, un peu de bruit électrique avec la smps.
 (0)
 (0)
This review has been posted for WONDOM AA-AB41148 Volume control module VC05 PGA2311 Digital stereo Audio board
Note :
 4/5
Date :
Super rapport qualité prix
Produit très pro, mise en oeuvre ultra simple malgré l'absence totale de toute documentation.
Je l'ai passé au banc de test impressionnant, bande passante mesurée 5 Hz, 300 KHz sans atténuation, signaux carrés propres de 20 à 50 KHz, signe d'une bonne attaque de note. Un bonus le contrôleur de volume, très précis, est aussi un pré_ampli puisqu'il offre un gain de 3, largement suffisant avec les sources modernes.
A l'écoute test confirmé, aucune limitation en bande passante, grave dense et tenu, aigu fluide et jamais agressif parfait, en appuyant sur le bouton rotatif on a la fonction mute du haut de gamme.
Quelques détails qui lui coûte une étoile :
- Pas de connecteur à visser ou à souder sur la carte alors que des emplacements sont prévu à cet effet.
- Pas d'écrou fourni pour le bouton rotatif qui n'est pas un standard..
- Aucune notice, ni entretoise fournie avec le produit bien que figurant sur la photo.
- Moins grave le pas du potentiomètre n'est pas changeable, je pense que c'est livré avec un pas de 0,5 dB ?

Pierre
 (2)
 (0)
This review has been posted for WONDOM AA-AB41148 Volume control module VC05 PGA2311 Digital stereo Audio board
