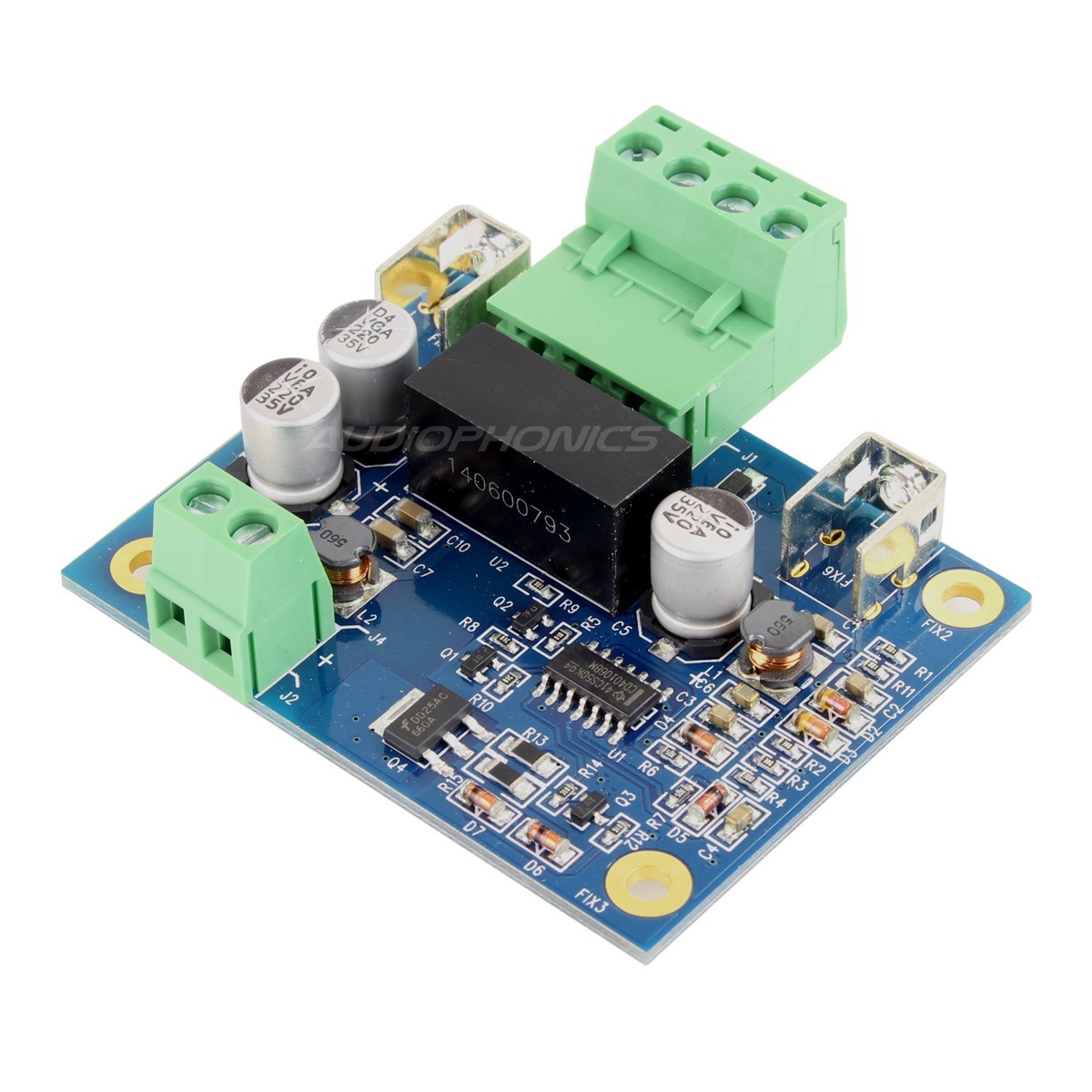

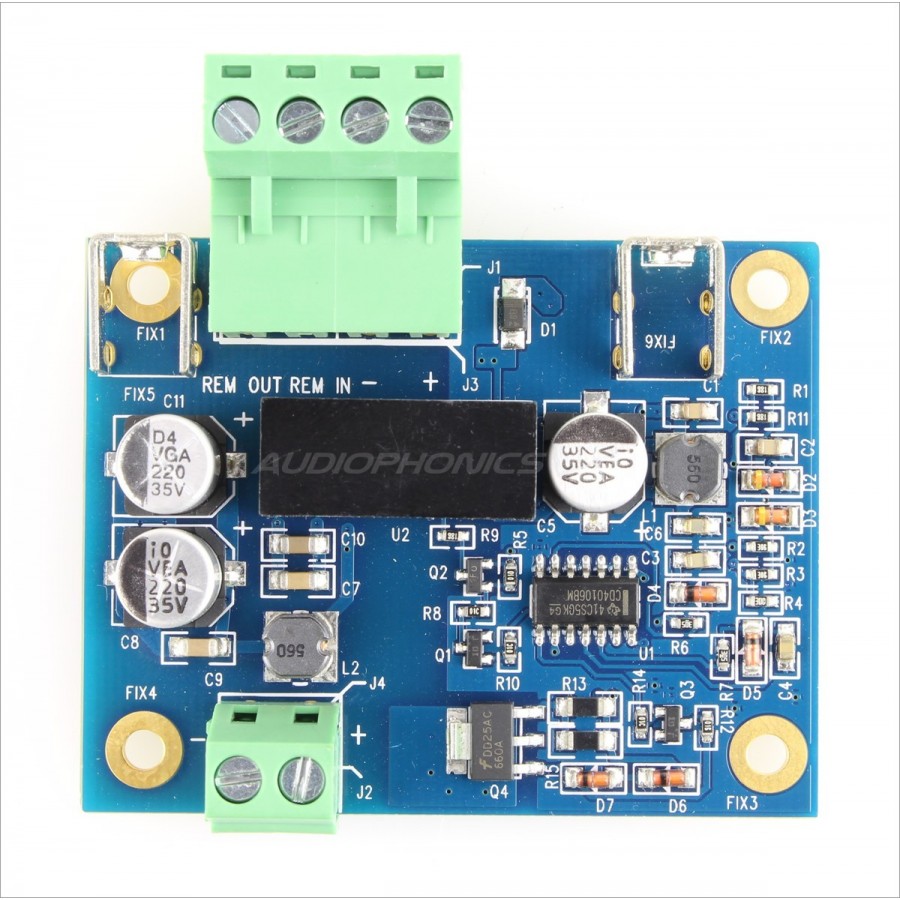

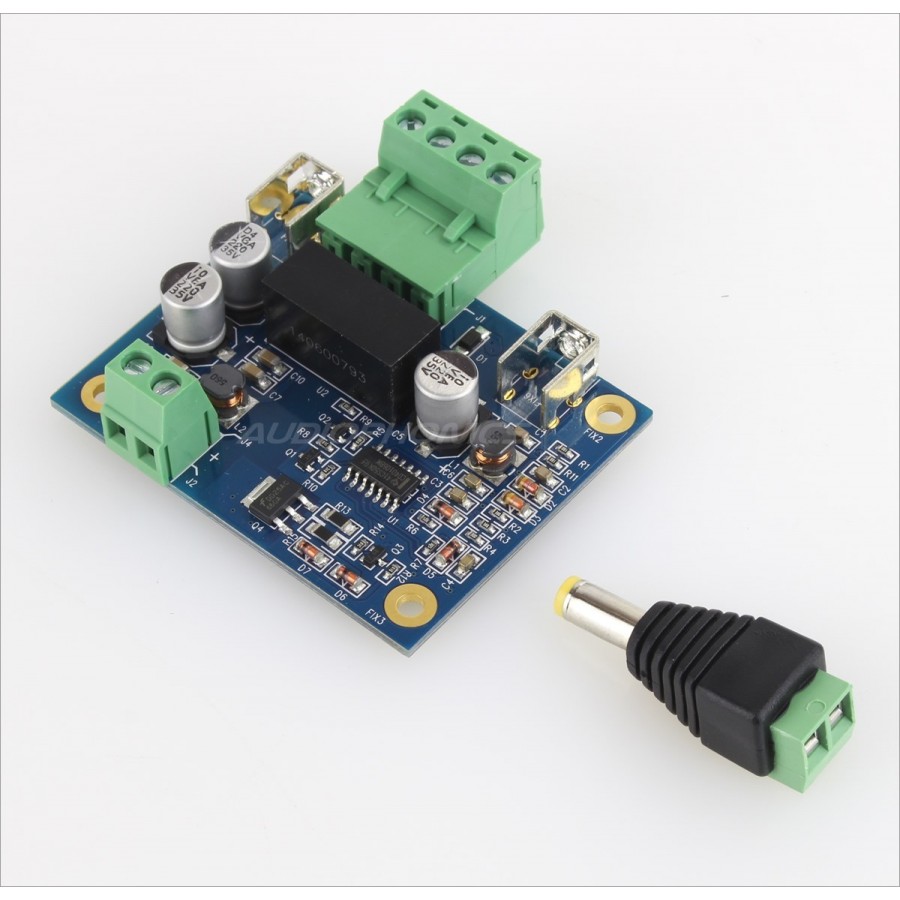

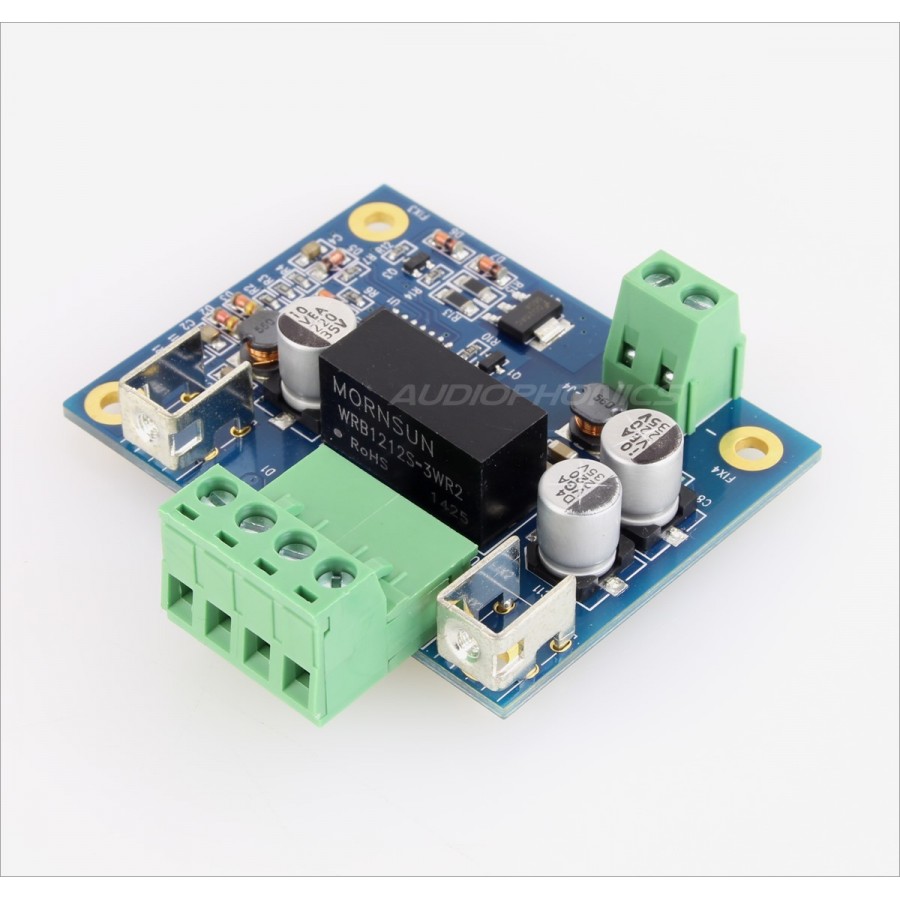

MiniDSP miniDC Isolateur 12V séquenceur d'allumage

Le miniDC est une petite carte permettant une intégration parfaite du système sous tension / hors tension de votre système DSP et de vos amplificateurs.

Basé sur un convertisseur et un circuit isolé DC-DC, il permet d'avoir une séquence d'allumage dans l'ordre correct.
Ceci est particulièrement recommandé pour les applications audio pour permettre l'isolement complet du bruit de l'alternateur.

Il est compatible avec tous les produits miniDSP à l'exception des unités 2x8 et 8x8.

Caractéristiques :

• Isolement 12V DC / DC compatible avec miniDSP (symétriques et asymétriques)
• Plage d'entrée : 10 - 18V
• Isolation : 1500V
• Protection contre les court-circuits
• Sortie 12V : temporisée

Téléchargez la documentation PDF du MiniDC Isolateur

Le schéma ci-dessous illustre la synchronisation entre Vin, Vout, REM In et REM Out.
Quand l'entrée (REM) est en mode haut (supérieur 5V), le dispositif isole immédiatement le 12V (pas de retard).
La sortie à distance (REM OUT) est retardée de 3 secondes pour permettre au DSP de s'allumer avant l'amplificateur.
Une fois l'entrée à distance (REM in) au niveau bas, la sortie à distance passe immédiatement au niveau bas pour couper d'abord l'amplificateur.
La sortie isolée 12V est temporisée pour éteindre le DSP en dernier.
