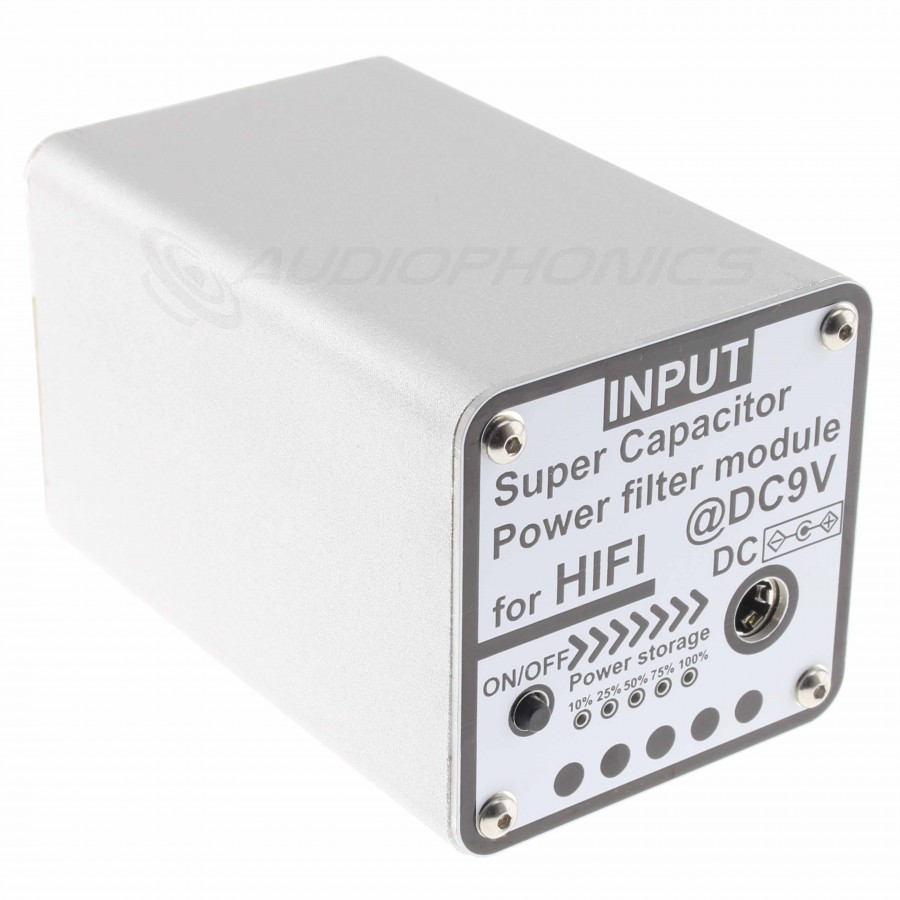

Filtre Jack DC à Supercondensateurs 9V

Fonctionnement du filtre

Au moment du branchement d'une alimentation en entrée du filtre, les 5 LED vont s'allumer de manière cyclique. Aucune tension n'est alors délivrée en sortie. Les LED vont ensuite s'allumer de manière fixe dans l'ordre suivant : 10% → 25% → 50% → 75% → 100%, au fur et à mesure que les supercondensateurs se chargent. Pour disposer d'une tension en sortie, il est nécessaire d'atteindre un niveau de charge de 100%, puis d'appuyer sur le bouton ON/OFF. La LED correspondant au niveau de charge (100%) des condensateurs restera alors la seule allumée et fixe. Si la charge n'atteint jamais les 100% avec 5 LED fixes, et qu'une LED continue de clignoter, cela indique que votre alimentation en entrée ne délivre pas exactement 9V.
