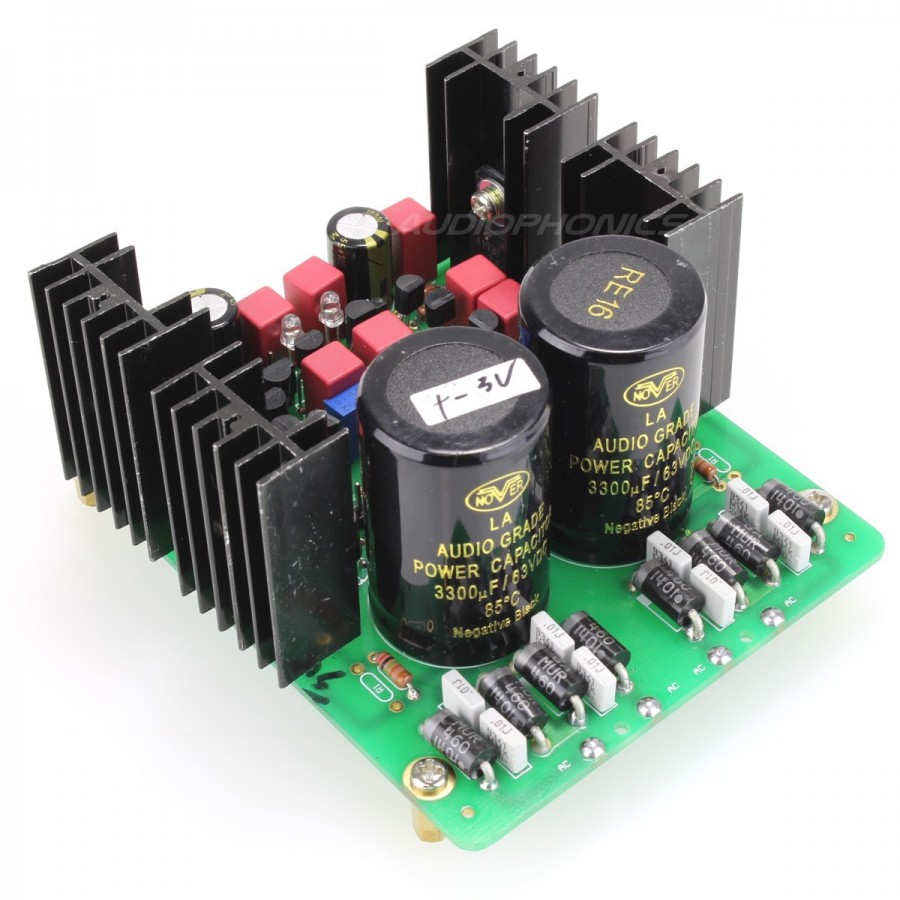

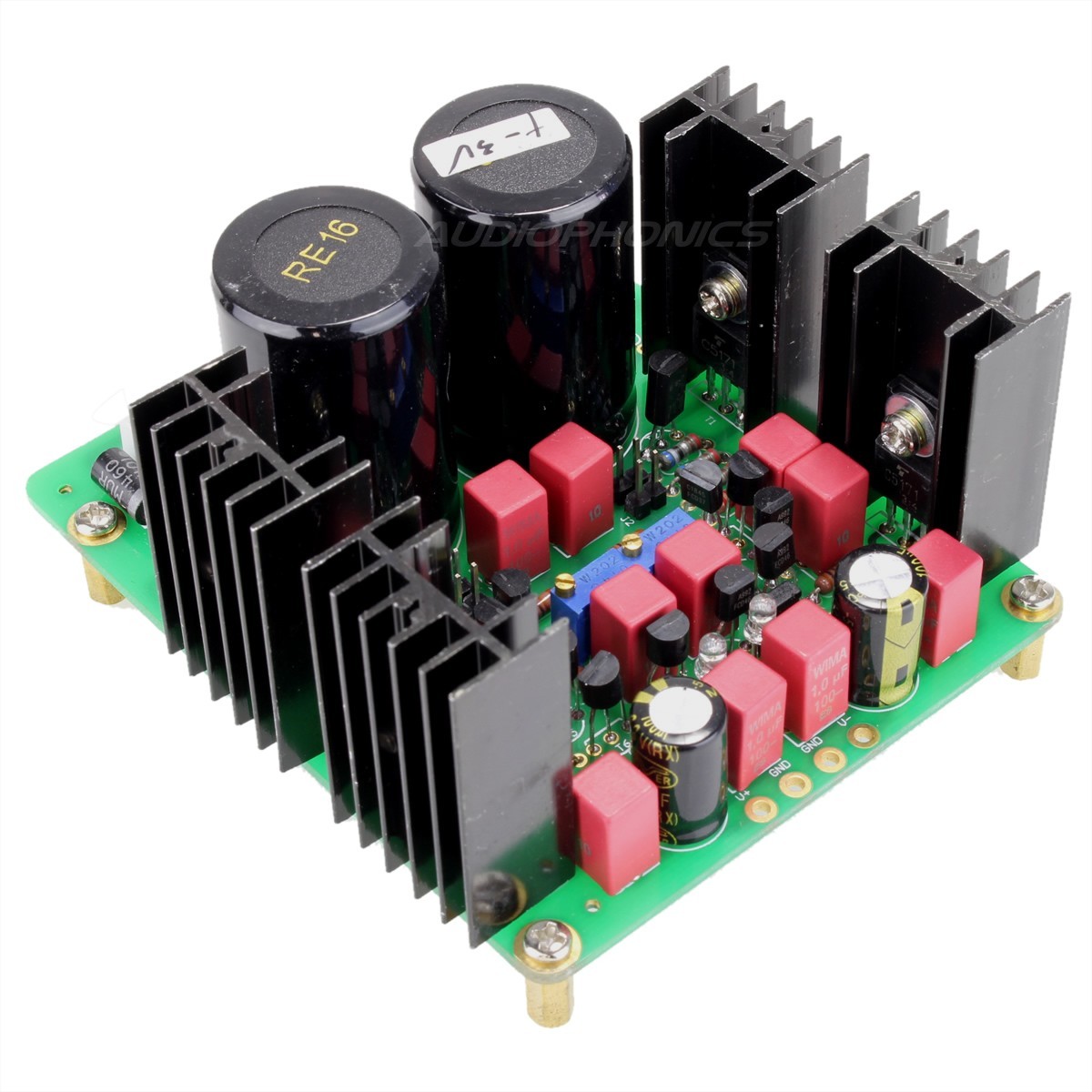

AUDIO-GD PSU-2013 Alimentation Class A régulée +/- 18V 80/240mA

Ce module alimentation ClassA vous permet d'obtenir 2 tensions régulées +V / -V avec un courant de sortie allant de 80 à 240mA.

Le courant de repos est de 80, 160 ou 240mA (réglable, 80mA par défault).

Sa conception Class A lui permet de fournir une tension propre, apportant neutralité et dynamique.

• Applications : Parfaite en remplacement dans les étages de gain des DAC, Préamplificateur et amplificateurs
• Dimensions : 95 x 85 x 45 mm (Radiateurs compris)
• Prévue d'origine pour un courant de repos en 80 ma elle peut facilement être réglée jusqu'a 240 mA (J 1+J2)
• Courant de sortie maximum de 240mA

AC in : connexion du transformateur
V- OUT : Sortie négative
GND : La masse est séparée sur les 2 parties de l'alim, si vous l'utilisez les 2 cotés sur le même circuit, reliez les 2 masse ensemble.
V+ OUT : Sortie positive

J1 : Connectez J1 pour passer de 80 à 160mA
J2 : Connectez J2 pour passer de 160 à 240mA
J3 : Connecté par défaut, Vref des transistors
J4 : Possibilité de remplacer Vref par une LED (fonction avancée)

Les alimentations ClassA ne doivent pas rester sans charge lorsqu'elle fonctionne
Attention radiateurs connectés au GND
Une mauvaise connexion cramera immédiatement le module
Voltage ajustable uniquement sur une plage de +/- 20% maxi


Caractéristiques:
