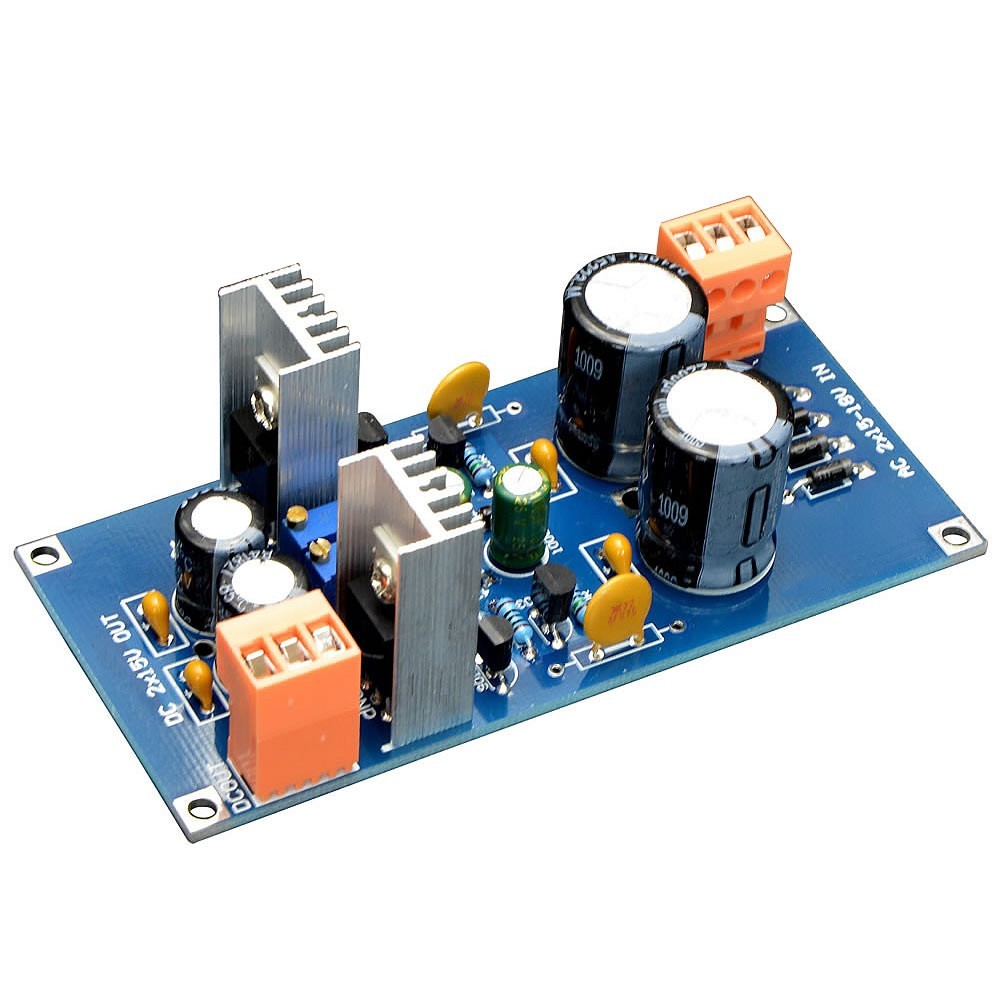

Kit DIY Module d'Alimentation double régulée discret 2x 9-17V AC à 2x 6-18V DC

Ce kit DIY d'alimentation double régulée à technologie discréte permet deux entrées AC et deux sorties DC.

De part sa conception en transistor discret ce kit à monter sera tout indiqué pour la conception d'appareil Hifi comme les préamplis vintage ou demandant un courant avec des montées rapide. Il peut aussi convenir pour l'alimentation analogique 12 à 15 V en sortie de DAC audio numérique.

Un choix de technologie différent des régulateurs intégrés qui peut être un avantage sur l'alimentation de circuits analogique audio.

Il contribue à améliorer la qualité sonore, muni de deux potentiomètres il est possible d'ajuster la tension DC de 9V à 17V de chaque sortie.

Spécifications :

• Tension de Sortie ajustable au moyen de potentiomètres
• Tension d'entrée AC : 9 à 17V AC
• Tension de Sortie DC : Variable de 6 à 18V
• Courant de sortie maxi : Environ 0.7A en continu

Les emplacements pour les régulateurs de tension sur le PCB sont :

• Le TIP41 correspond au C5171
• Le TIP42 correspond au A1930

Caractéristiques :

• Hauteur : 40 mm
• Dimensions PCB :  99x46mm
• Entraxes : 45 x 100 mm
• Poids : 60g
