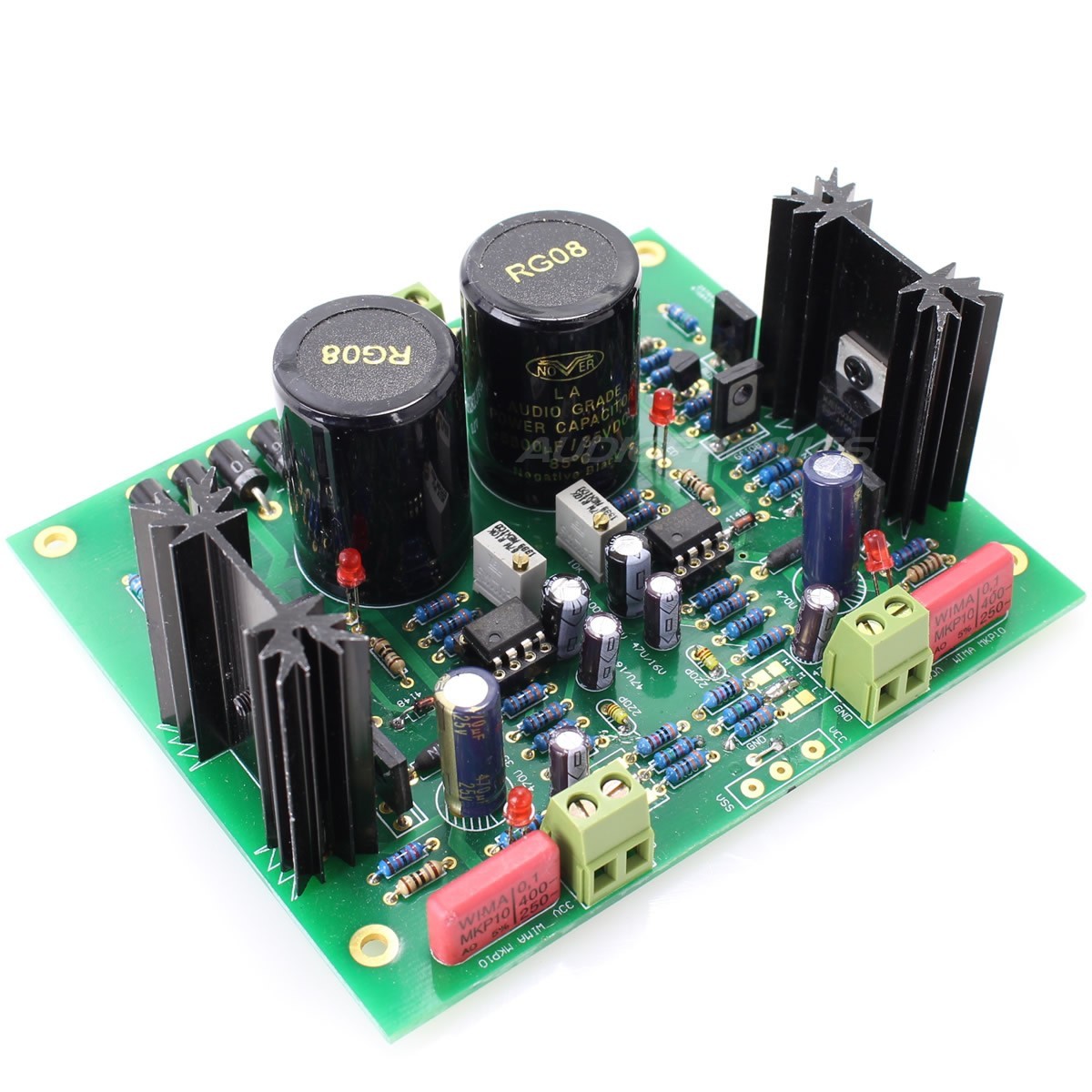

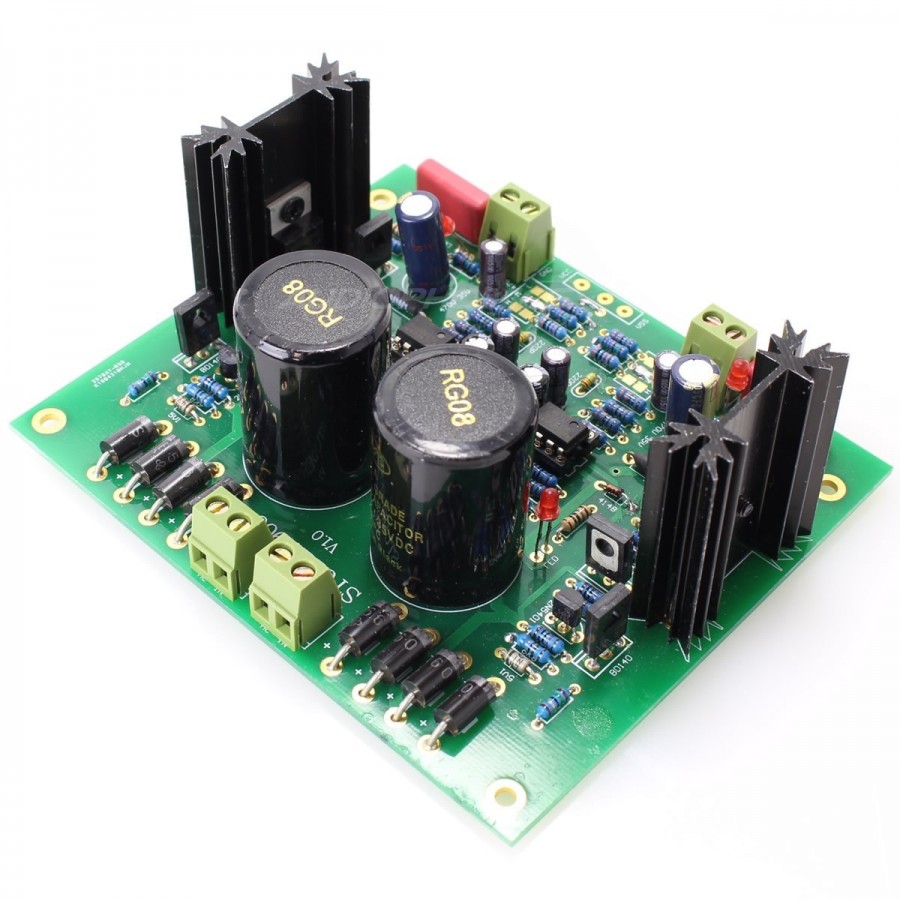

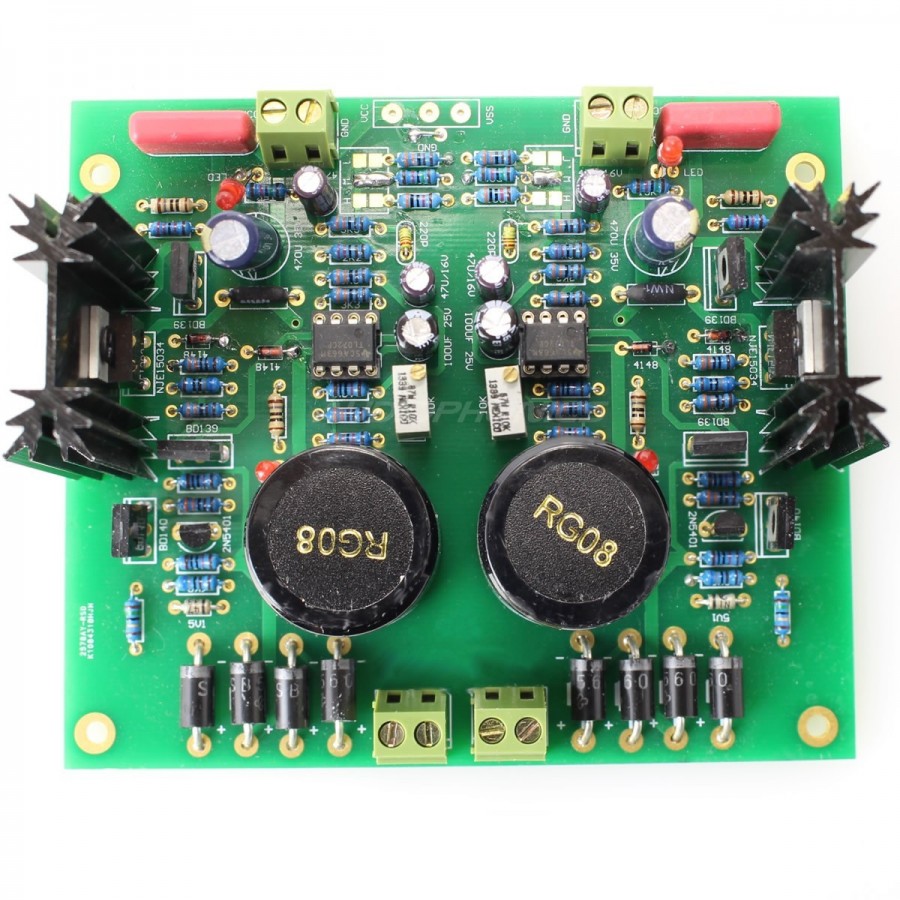

Module Double Alimentation linéaire régulée MJE15034G Faible Bruit 5V à 24V 2A

Voici une alimentation régulée de très haute qualité possédant un "ripple" très faible, de haute précision semi discrète avec un circuit double couche.

Équipé de composants de haut niveau avec des diodes Schottky à commutation rapide, des condensateurs a film WIMA et NOVER, de transistors ONMJE15034, cet étage de régulation est tout indiqué pour les montages audiophile réclamant une alimentation DC stable.

Elle est tout indiquée notamment pour la conception et le montage qui demande une grande stabilité comme les DAC ou tout appareils numérique demandant une pollution basse et un faible "ripple". Elle est tout aussi indiqué pour les étages phono, les préamplificateurs à faible bruit.

La référence de voltage est traité par deux TL072 échangeable sur support DIP 8 par tout AOP compatible.

Cette alimentation régulée possède plusieurs modes de sortie utilisable en soudant et dessoudant les ponts indiqués sur la carte.

• L ( Low voltage ) : 5.5V à 7V.
• M ( Middle voltage ) : 13V à 18V. (Vendu dans cette position initiale).
• H ( High voltage ) : 24.5V à 30V.

Prévoir un boîtier bien aéré pour la dissipation calorifique.

ATTENTION ! Voici comment utiliser cette alimentation régulée :

Si vous soudez les ponts indiquées suivants :

De 5V à 9V Low voltage : Utilisez des transformateurs de 30VA avec des secondaires de de 5 à 9V

Tranformateur torique 30VA et secondaires 7V

Transformateur 30VA et secondaires 9V

De 12 à 18V et de 20 à 24V Middle et High Voltage : Utilisez un transformateur de 50VA avec des secondaires de 12 à 24V

Si vous ne respectez pas ces valeurs de transformateurs la plage de réglage sera faussée et ne correspondra pas.

Caractéristiques :

• Tension d'entrée AC recommandée : de 9V à 24V en symétrique (deux secondaires).
• Tension de sortie DC : de 5V à 24V avec circuit de protection.
• Courant de sortie max 2A.
• Condensateurs de filtrage Nover RG08 6800µF 35VDC.
• Condensateur de sortie polypropylène Wima MKP10.

Dimensions :

99X72X45mm.

Tension de sortie DC : de 5V à 24V avec circuit de protection
