Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A

Moyenne des votes pour ce produit
4.5 / 5
  Basée sur 6 avis clients.

En achetant ce produit vous obtenez 1 point de fidélité


Prévenez-moi lorsque le produit sera disponible !
Référence : 14094
Nouveau produit

12,90 €TTC

10,75 € HT

- +


Disponible sur commande
Ajouter à ma liste d'envies
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Informations


Pour vous aider à choisir l'alimentation adaptée à vos projets, nous vous invitons à consulter cette page

Alimentation linéaire régulée 37V DC 1.5A

Alimentation linéaire régulée LM317 TL431

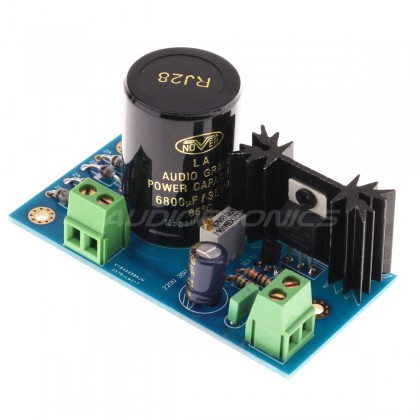

Ce module d'alimentation linéaire régulée intègre un régulateur de tension linéaire haute précision LM317 et profite ainsi d'une excellente stabilité thermique. Un second régulateur de référence TL431 augmente considérablement les performances pour une performance audio idéale.

Le filtrage est effectué à l'aide d'un condensateur NOVER Gold Audio Grade 6800µF 35V et le pont de diode exploite des résistances Philips US BI haute vitesse.

Le module accepte des tensions de 6 à 24V (AC) en entrée et couvre une tension de 3.3 à 24V (DC) en sortie avec un courant maximal de 1.5A.

Dimensions

module alimentation dimensions

Entraxes

Module alimentation entraxes


Toutes les dimensions sont données en mm

Spécifications
TypeAlimentation linéaire régulée
Tension en entrée6-24V AC
Tension en sortie3.3 - 24V DC
Dimensions44 x 77 x39 mm
Trous de fixation3 mm

Caractéristiques
EntréesBorniers à vis
SortiesBorniers à vis
Tension de sortie (V)3.3
Tension de sortie (V)24.0
Courant de sortie (A)1.5
Tension d'entrée (V)6.0
Tension d'entrée (V)15.0
Tension d'entrée (V)24.0
Tension d'entrée (V)10.0
Tension d'entrée (V)20.0
Type d'AlimentationAlimentation Linéaire Régulée

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Livraison par Colissimo Livraison par UPS Express Saver Livraison par DPD
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.5 / 5
6 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Ottima scheda
Ne ho acquistati due per avere due alimentazioni separate, una a 5 Volt e una a 15Volt.
La scheda è realizzata bene, buoni condensatori e stabilizzatore montato su dissipatore.
Di notevole qualità le morsettiere per il collegamento delle uscite/ingessi
Il prezzo è assolutamente adeguato alla qualità / prestazioni della scheda.
spedizione per l'Italia in tempi davvero rapidi e imballaggio davvero MOLTO BEN FATTO.
Complimenti AUDIOPHONICS
 (1)
 (0)
Cet avis a été posté pour Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A
Note :
 5/5
Date :
Cette alimentation pompe à 1,7Khz
Il faut un oscilloscope pour le voir, mais en l'état il y des impulsions de plusieurs dizaines de mV à 1,7Khz sur la sortie. La correction consistera à mettre une capas très faible entre la sortie et la pin de ref du TL431. Les résistances sont également trop élevées à part la 220ohms : Mauvais design Chinois.
 (1)
 (0)
Cet avis a été posté pour Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A
Note :
 5/5
Date :
Lp
Société très efficace
Envoi rapide
Produit excellente qualité
Rien a redire
 (0)
 (0)
Cet avis a été posté pour Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A
Note :
 4/5
Date :
produit conforme
produit arrivé rapidement et conforme a la description .
 (0)
 (0)
Cet avis a été posté pour Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A
Note :
 3/5
Date :
Wrong specifications
Beware, the capacitor after the diode bridge is 35V, so the specified 33V AC input is way too high. I did not care and learned it the hard way when the capacitor exploded with 32V transformer. The capacitor after the regulator is 25V so maximum DC output 37V is also clearly wrong.
 (1)
 (1)
Cet avis a été posté pour Module d'Alimentation linéaire régulé AC-DC LM317 / TL431 24V 1.5A
