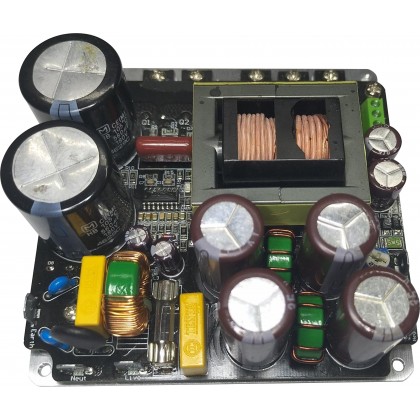

CONNEX SMPS300REh Module d'Alimentation à Découpage 300W ±36V

Le SMPS300REh de Connex est une alimentation à découpage dédiée aux amplificateurs audio, capable de fournir la pleine puissance nominale pendant des périodes prolongées. Il est basé sur le précédent SMPS300RE, avec une efficacité et un refroidissement améliorés, convenant aux amplificateurs à forte demande de puissance, tels que les amplificateurs de puissance haut de gamme de classe A et de classe AB, ainsi que les amplificateurs de classe D utilisés dans des applications spécifiques. Il utilise une topologie résonnante à demi-pont, capable de fournir 300W en continu et jusqu'à 350W en crête. Le SMPS300REh a par défaut une tension de sortie différentielle (pour une tension de sortie simple, se référer au SMPS300RS). Les tensions de sortie sont réglables dans une plage d'environ 5-10% et la valeur de tension de ±36V se situe au milieu de l'intervalle.

La caractéristique principale de cette alimentation est l'utilisation de la plaque de refroidissement pour les commutateurs de puissance et les diodes de redressement, qui, grâce à une efficacité accrue, atteignant 95%, peut servir de dissipateur thermique pour la plupart des applications si elle est installée dans un boîtier thermoconducteur. De plus, la quantité d'EMI est bien inférieure à celle de tout SMPS concurrent et pourrait être comparée à celle d'une alimentation linéaire régulée de haute qualité.

Connex SMPS300REh : Avertissement vis-à-vis des condensateurs

Parce que cette alimentation cherche à proposer les meilleures performances dans un format extrêmement compact, les composants électroniques sont choisis spécifiquement pour leur capacité à répondre à ce type d'usage en fonction des paramètres de tension et de puissance.

Aussi, il est déconseillé de remplacer les condensateurs, même avec des références jugées "plus adaptées" pour des critères audio. Ces dernières ne seront en effet pas nécessairement adaptées aux contraintes d'espace et de dissipation propres au circuit, ce qui peut dégrader considérablement le signal et user prématurément le matériel.
