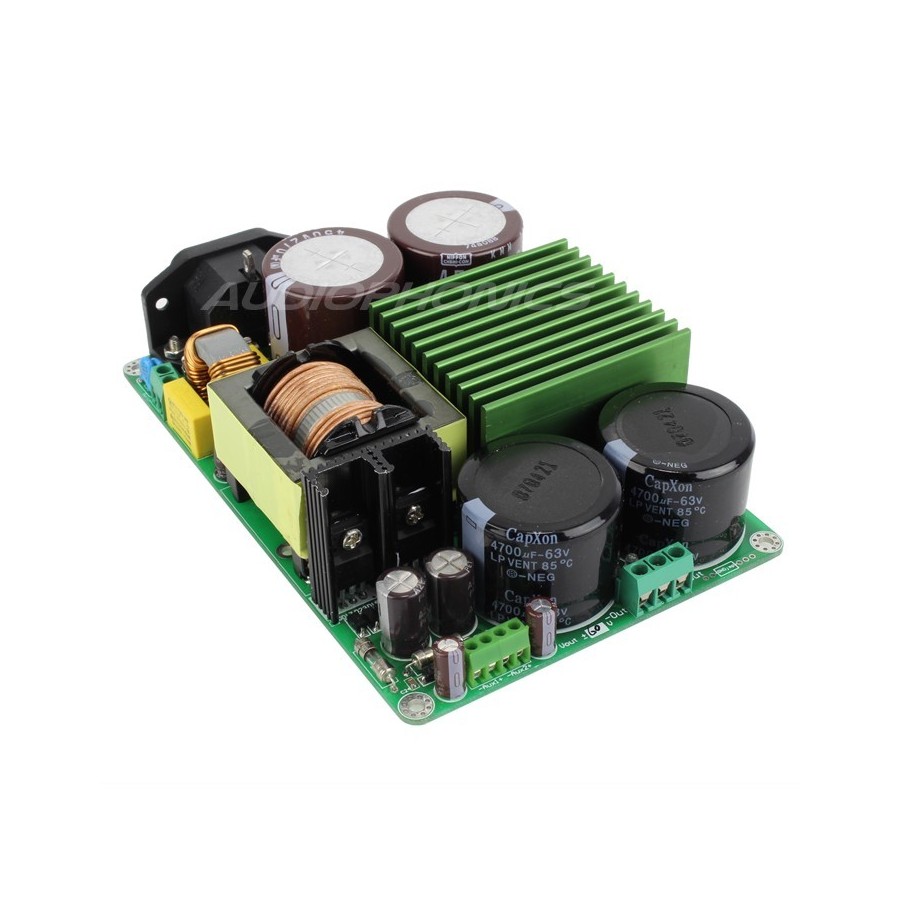

SMPS800RE Module d'Alimentation à Découpage 800W +/-40V

L'alimentation à découpage SMPS800RE est un modèle à très haut rendement capable de développer une puissance nominale de 800 Watts dans un encombrement extrêmement réduit.

Cette alimentation est capable de délivrer 800W de puissance continue et jusqu'à 1000W crête.
Elle existe en plusieurs versions pour des tensions de sortie double de +/-32V à +/-72V.

La principale caractéristique de cette alimentation est le rapport entre sa compacité, son poids et la puissance fournie doublée d'une très faible pollution EMI comparable aux alimentations régulées linéaires les plus performantes.

Ainsi la compacité de la SMPS800RE permet la conception d'amplification dans des enceintes actives ou encore d'amplis stéréo ou multicanaux.

La SMPS800RE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 1000W.

Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.

Les sorties auxiliaires sont isolées electriquement de la masse général de la carte, permettant d'utiliser la tension de la facon plusieurs facons en fonction du point de référence choisi.
Possibilitées de tensions secondaires :

• + AUX / -AUX
• + AUX / + AUX
• - AUX / - AUX
• 2x +AUX ou 2x -AUX
• VCC + VAUX
• VCC - VAUX
• ...

Voir Datasheet SMPS800RE en PDF

Caractéristiques :

• Alimentation à très haut rendement
• Compacité Étonnante
• Faibles radiations électromagnétiques EMI
• Protection avancée
• Ventilateur de refroidissement intégré
• Sortie auxiliaire isolées de la masse :   2x 15V

Spécifications :

• Plages de Voltages d'Entrée : 190-250V (Sur Secteur 220V)
• Voltages de Sortie : +/- 40V
• Puissance Maximale : 1000Watts
• Puissance Nominale : 800 Watts
• Dimensions : 150x100x38

Signification des termes R, RE, RS et RXE sur les alimentations SMPS :

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.

RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092,)

RS : Des alimentations SMPS proche des RE mais à "Single Rail Output" à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.

Attention sur cette référence l'embase IEC n'est pas soudée au circuit de façon à vous laisser le choix de son implantation.

Un interrupteur ou un jumper doit être connecté sur le bornier à vis concerné afin que le module fonctionne.
