AUDIOPHONICS LPA-S600NC Amplificateur de Puissance NCore NC500

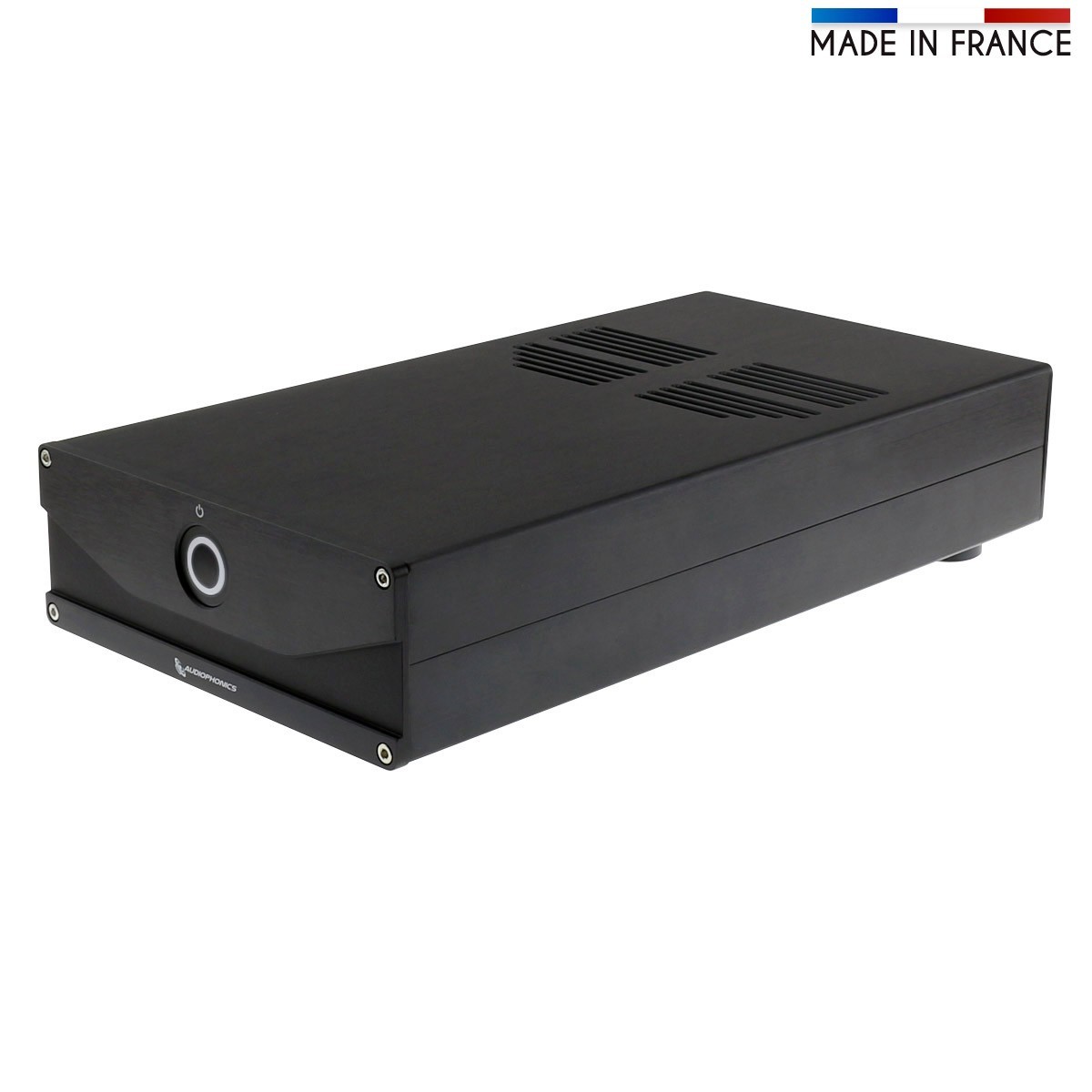

Le Audiophonics LPA-S600NC est un amplificateur de puissance stéréo Class D basé sur deux modules Hypex NCore NC500, afin de répondre à des impératifs de puissance et de précision. Monté dans un boîtier en aluminium compact, plus profond que large, il facilite son utilisation dans un environnement où la place est comptée. De plus, son architecture et son design permet de limiter la longueur des connexions internes afin de minimiser le trajet du signal audio.

Ce modèle s'adresse aux audiophiles et mélomanes souhaitant profiter d'une solution d'amplification extrêmement performante, avec une importante réserve de puissance et une capacité à reproduire la musique avec une précision et une richesse incroyable. Les modules NCore figurent en effet parmi les solutions d'amplification Class D les plus rigoureuses du marché, avec des performances mesurées exceptionnelles.

De plus, ces cartes d'amplification sont ici associées à un excellent module d'alimentation Hypex SMPS1200A700 à haut rendement, capable de développer une importante puissance et de fournir un signal électrique extrêmement propre aux modules d'amplification. Ces derniers peuvent ainsi dévoiler leur plein potentiel, sans restriction.

L'ensemble offre une restitution sonore d'exception et pourra sans mal accompagner des enceintes exigeantes, pour sonoriser de vastes pièces d'écoute ou pour les applications studio nécessitant un headroom considérable, sans pour autant faire de compromis sur la précision du message audio.

De plus, comme l'essentiel des amplificateurs basés sur la technologie NCore, la réponse en fréquence est indépendante de la charge et les interférences électromagnétiques sont rigoureusement maîtrisées, limitant ainsi drastiquement la distorsion.

Audiophonics LPA-S600NC : Carte d'interface Audiophonics

Les 2 modules sont pilotés en opposition de phase, pour annuler l'effet "Power-Supply Pumping". Cela permet une plus grande stabilité de l'alimentation, répartissant alternativement sur chaque rail les appels de courant et augmentant ainsi ses capacités.

Nous avons opté pour une régulation à 2 niveaux de tension, pour optimiser l'alimentation des AOP et la tension auxiliaire fournit aux modules. Un AOP Texas Instrument LM4562 par canal est utilisé. Ce sont des AOP à très faible distorsion offrant la plus grande transparence avec un très faible THD. Ils sont montés sur socket DIP8, permettant si besoin leur remplacement.

Pour convenir à toutes les utilisations, nous avons opté pour 5 réglages de gain, sélectionnables par jumper sous l'appareil :

• Gain total de 20dB - Puissance maxi atteinte avec un signal de 4.19V RMS.
• Gain total de 26dB (par défaut) - Puissance maxi atteinte avec un signal de 2.07V RMS.
• Gain total de 32dB - Puissance maxi atteinte avec un signal de 1.05Vrms
• Gain total de 34dB - Puissance maxi atteinte avec un signal de 0.83Vrms
• Bypass (buffer désactivé) : Dans ce cas, le signal transite directement des entrées vers les modules, permettant le gain le plus bas possible de 12.5dB. Ce mode peut être intéressant lors de l'utilisation d'un préamplificateur vigoureux, capable de driver une charge de 2 à 4K Ohm et d'atteindre une tension de 10V RMS.

Audiophonics LPA-S600NC : Connectique

Pensé pour une intégration aisée, le LPA-S600NC possède une entrée stéréo symétrique (XLR) et asymétrique (RCA). Des sélecteurs bipolaires permettent de changer facilement de source en entrée et autorisent même un contrôle indépendant des voies. En sortie, des borniers BP-207 isolés carbone / or 24k Ø5.5mm assurent une excellente connexion avec les enceintes.

1	Sortie HP canal droit
2	Sortie HP canal gauche
3	Bouton de mise sous tension
4	Entrée XLR symétrique canal droit
5	Sélecteur d'entrée canal droit
6	Entrée RCA asymétrique canal droit
7	Entrée XLR symétrique canal gauche
8	Sélecteur d'entrée canal gauche
9	Entrée RCA asymétrique canal gauche
10	Connecteur d'alimentation
11	Fusible
