Un amplificateur aux performances solides

Le Audiophonics MPA-S125NC intègre un module d'amplification de puissance Hypex Ncore NC122MP.

Celui-ci est une base solide pour construire un système HiFi stéréo performant, capable de délivrer 2x75W sous 8Ω.

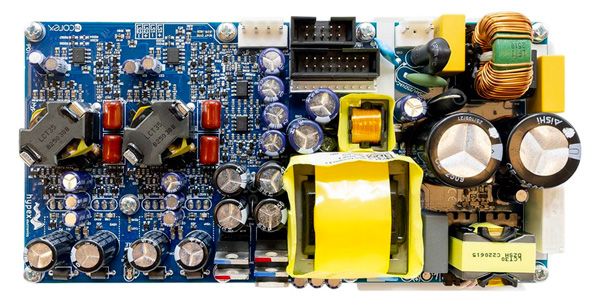

Sur un unique PCB double face il est composé d'une alimentation faible puissance pour la mise en veille, d'une alimentation à découpage performante mais surtout d'un circuit d'amplification Class D extrêmement efficace.

L'amplificateur utilisé sur ce module NC122MP offre un haut rendement de 92% et lui permet d'être utilisé pour des usages très différents, que ce soit pour une utilisation studio ou pour s'intégrer dans un système audio haute fidélité.

Les caractéristiques distinctives de cet amplificateur sont sa réponse en fréquence linéaire quelle que soit l'impédance de charge et par conséquent sa restitution fidèle, sa très faible distorsion mais aussi sont très faible taux de rayonnement EMI.
Le contrôle de l'amplificateur est basé sur une boucle auto-oscillante à décalage de phase, ne prenant en compte la réponse qu'à la sortie du haut-parleur, toujours dans une optique de transparence sonore.

L'alimentation SMPS principale fournissant la puissance à l'amplificateur est un convertisseur en demi-pont (Half Bridge) régulé, haute puissance et haut rendement, avec redressement synchrone sur les rails de sorties principaux. Une alimentation idéale pour fournir à cet amplificateur Class D la puissance dont-il a besoin.
Afin d'être compatible avec des tensions d'alimentation de 100-120V et 200-240V, celle-ci est équipée d'un doubleur de tension d'entrée automatique.

POINTS CLÉS :

• Haut rendement
• Réponse en fréquence linéaire, indépendante de l'impédance
• Impédance de sortie faible
• THD extrêmement faible, indépendant de la fréquence
• Très faible bruit

Technologie NCore

Les amplificateurs NCore sont les premiers amplificateurs Class D à approcher les performances des amplificateurs opérationnels, mais également à les surpasser en terme de qualité de restitution sonore.
Ainsi, ils sont capables de délivrer un son clair, riche et musical tout en restant compact.

Cette technologie NCore combine la stabilité des amplificateurs de la gamme UcD de Hypex tout en proposant une distorsion et une impédance de sortie plus faible.

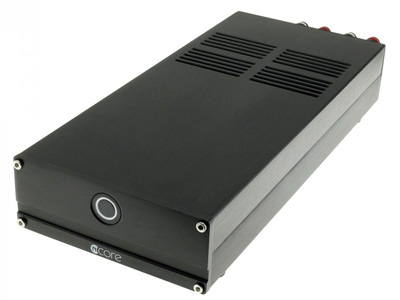

Intégration en boîtier 100% Aluminium

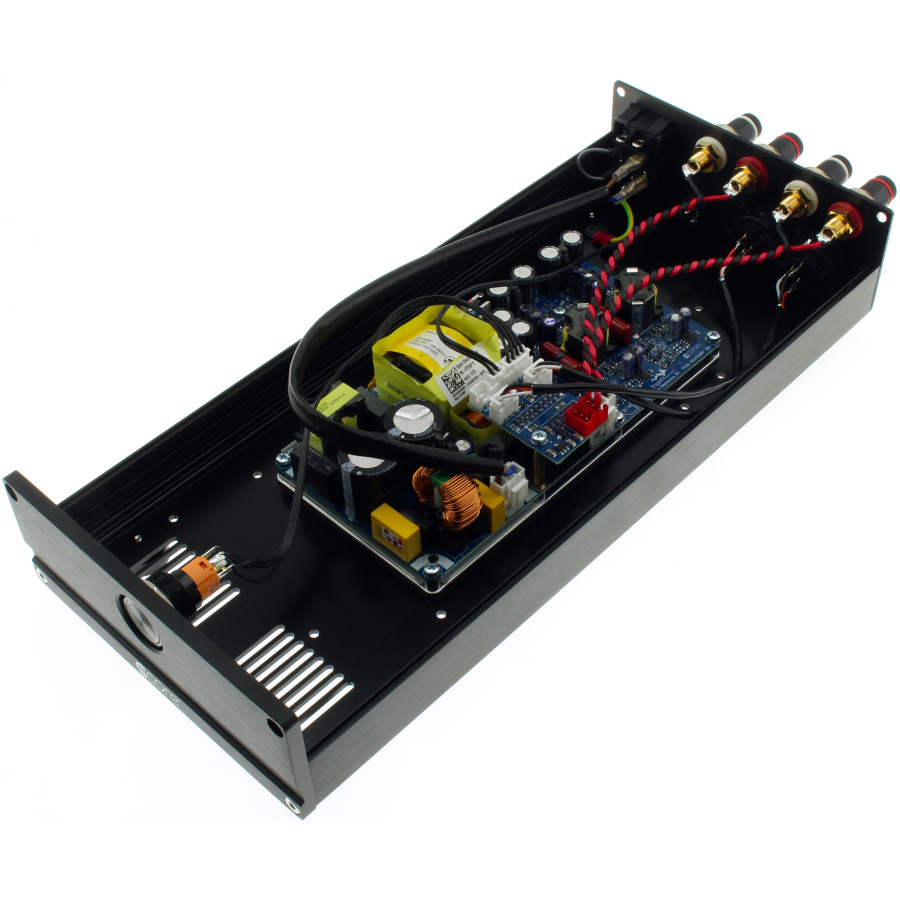

Nous intégrons cet amplificateur Hypex NCore NC122MP dans un boîtier 100% Aluminium brossé noir.

Ce boitier offre une finition élégante, les parois épaisses lui confèrent une grande résistance, permettant de protéger comme il se doit les composants.
La conduction naturelle de l'aluminium, ainsi qu'un flux d'air étudié, permettent de dissiper la chaleur produite par le module.
Par ailleurs, le boîtier est sérigraphié en façade avec le logo NCore et à l'arrière avec la nomenclature de chaque entrée/sortie.

Son format très compact avec une faible largeur permet de réduire l'encombrement au maximum, offrant ainsi des performances élevée dans un espace réduit.

Cet amplificateur n'a pas de condensateur de découplage, aussi il laisse passer la composante continue du signal.
Assurez vous que votre source n'a pas de composante continue présente en sortie.
La protection DC du module s'enclenche à 12VDC ce qui est très permissif.

En plus de la connectique habituelle on notera sur cette face arrière la présence d'une entrée trigger.
Cette entrée au format Jack 3.5mm permet d'allumer le module avec un signal d'une tension DC de 5 à 12V pour le synchroniser avec un préampli possédant ce type de sortie.
Il est également possible de chainer 2 amplificateurs, et d'allumer les 2 simultanément en n'en controllant qu'un seul, l'entrée se transformant en sortie si le bouton d'alimentation d'un des amplificateurs est actionné.
