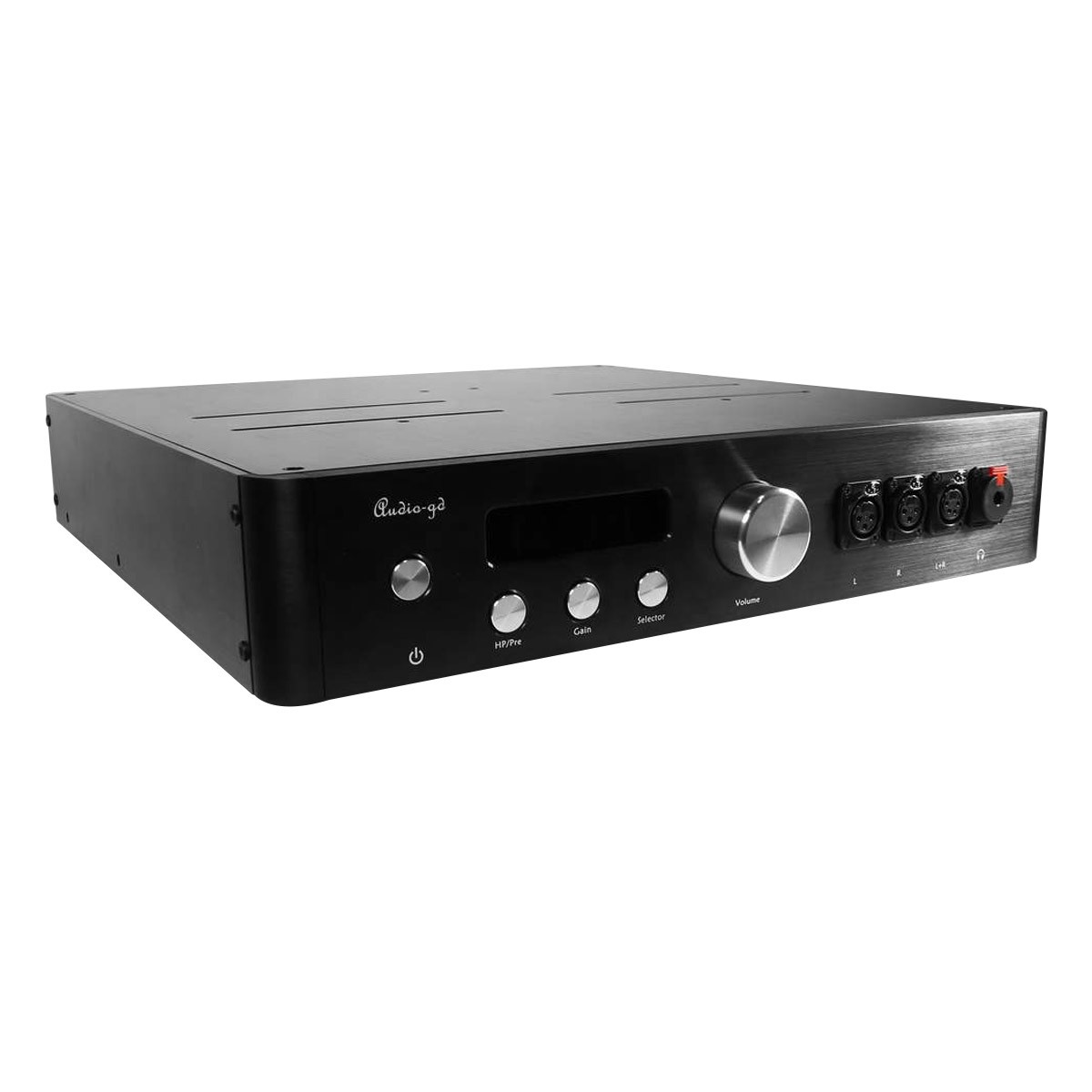

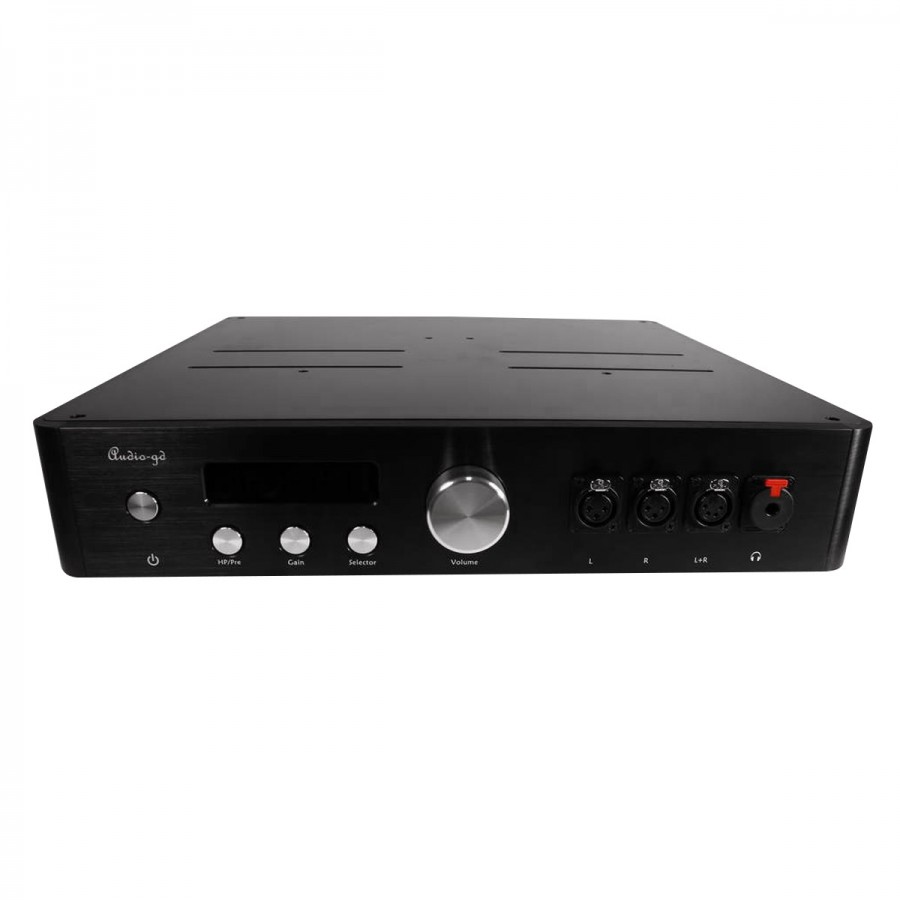

Le Master 9P d'Audio-GD est un excellent combo amplificateur et amplificateur casque totalement symétrique, appliquant la toute nouvelle conception ACSS, permettant d'obtenir un son aussi précis et transparent en XLR qu'en ACSS. Il profite également d'une alimentation optimisée pour fournir à l'ensemble des circuits audio un signal électrique extrêmement propre et stable.

L'étage d'amplification du Master 9P dispose d'un unique étage de gain de courant (ACSS) pour un chemin de signal le plus court possible et une restitution sonore particulièrement neutre et fidèle. Cet amplificateur ACSS offre un très faible niveau de distorsion et est soudé directement sur le PCB principal. Les étages de gain et de préamplification fonctionnent ici en Class A.

Les transistors de sortie fonctionnent avec un courant de repose élevé. La conception spéciale de cet étage permet d'éviter la distorsion de commutation.

L'ACSS utilisé au sein de l'architecture du Master 9P est une technologie sans feedback utilisant des amplificateurs discrets. L'association de l'ACSS à un circuit sans feedback permet de conserver une belle dynamique, de nombreux détails et une grande neutralité sonore, tout assurant une faible distorsion et une haute linéarité.

L'étage ACSS utilise quatre groupes de PSU Class A de haute qualité. Ce montage en parallèle permet de disposer d'une impédance d'entrée élevée pour éviter que les impulsions de l'alimentation n'affectent les étages de gain.

Étage de sortie Linear Fidelity

Le Master 9P utilise la technologie Linear Fidelity sur ses étages de sortie. Ceux-ci de disposent pas de feedback mais maintiennent un très faible niveau de distorsion et offrent une excellent performance linéaire.

Un amplificateur puissant

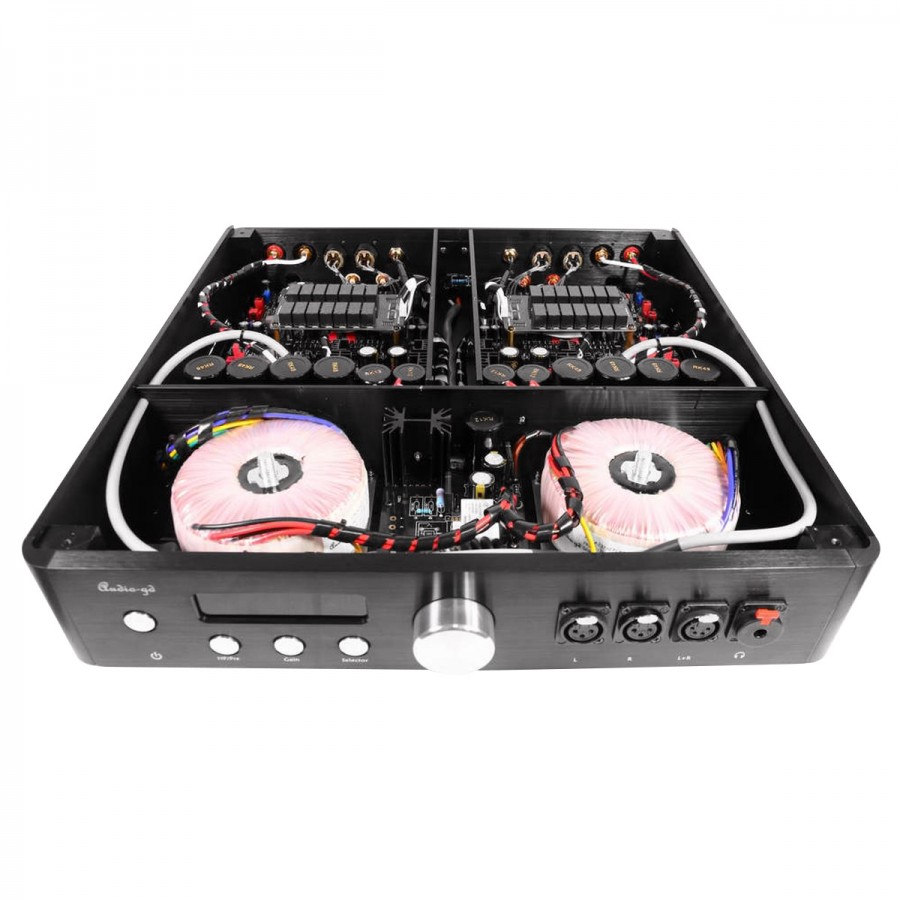

L'utilisation de composants de haute puissance associés à une alimentation robuste garantissent une sortie de courant élevée, permettant au Master 9P d'accompagner des enceintes exigeantes. Celui-ci utilise quatre canaux d'étages de sortie sans feedback, composés de huit transistors ON Semiconductor, chaque pièce disposant d'une puissance de 230W/15A. L'ensemble atteint une capacité de 100000µF et deux transformateurs sont utilisés avec une puissance de 600W.

Adaptation de l'impédance

Afin de limiter l'impact des différentes impédances de sortie selon le DAC utilisé, le Master 9P utilise quatre groupes de buffers cascodes à FET en Class A. Tous les signaux d'entrées passent par ces buffers FET pour disposer d'une basse impédance de sortie.

Contrôle de volume

Le système de contrôle de volume du Master 9P agit au niveau de l'étage d'entrée de l'amplificateur analogique via un potentiomètre permettant une atténuation du signal, grâce à des relais et résistances. Ici, le contrôle de volume utilise une conversion I/V passive variable, placée à la sortie de l'amplificateur ACSS et ne dégrade pas la qualité du signal.

Blindage

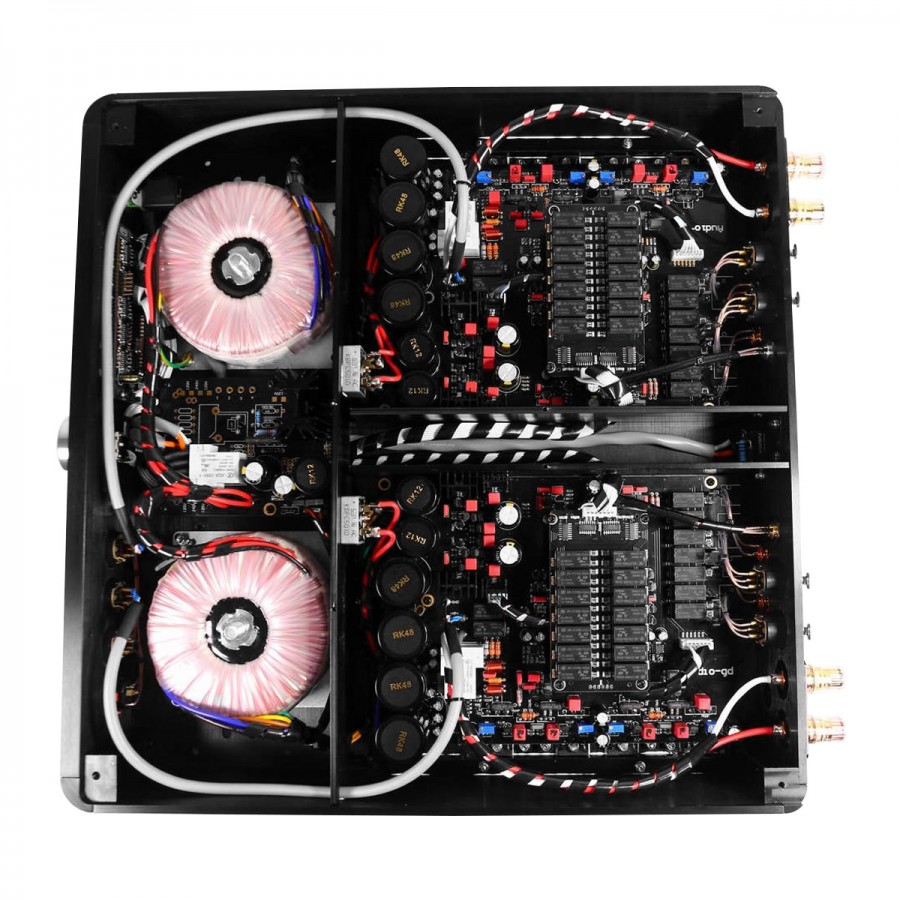

Le Master 9P présente une séparation complète des canaux gauche et droit de l'amplificateur, de l'alimentation et du transformateur. Il utilise aussi un châssis lourd en alliage d'aluminium pour éviter que les courants de Foucault des transformateurs n'interfèrent avec le circuit imprimé.
