La solution idéal pour répartir des signaux audio

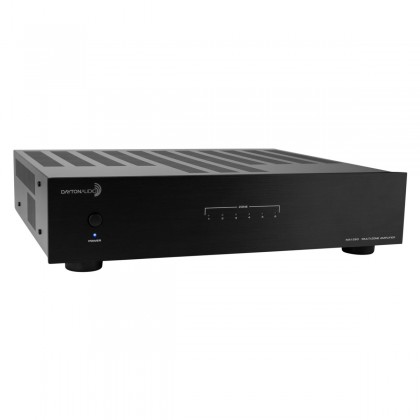

L'amplificateur Dayton Audio MA1260 12 canaux a été conçu afin d'assurer une distribution sonore multi-room personnalisée. Son architecture intelligente et polyvalente s'intègre facilement dans les systèmes audio high-end de toute la maison. Son étage de sortie efficace en Class D délivre une d'excellentes performances sonores. Le MA1260 peut être empilé avec d'autre éléments audio et intègre des supports amovibles pour être monté dans des racks.

Toutes la connectique dont votre système à besoin

Deux entrées communes fournissent des signaux audio provenant de sources disposant d'un niveau ligne standard à n'importe quel canal ou bien à l'ensemble des canaux. Chacun des douze canaux dispose de sa propre entrée dédiée et d'un réglage de niveau indépendant pour plus de flexibilité. Il suffit d'appuyer sur un bouton pour bridger deux canaux afin d’augmenter la puissance de sortie totale de cette zone. Une fonctionnalité particulièrement utile lorsque un apport de puissance plus important est nécessaire dans une zone particulière.

Laissez le MA1260 faire le travail

Il est possible de passer le système d'allumage et d'extinction du MA-1260 en mode manuel, automatique, ou d'utiliser le trigger 12V pour une intégration simplifiée dans des systèmes automatisés. Chaque paire de canaux ou de zones dispose d'une LED bicolore pour indiquer son état de fonctionnement.

Panneau avant

• 1. Bouton ON/OFF / LED d'état : Le bouton poussoir du panneau avant de l'amplificateur permet d'allumer et éteindre l'appareil. Quand l'appareil est en veille, la LED d'état sous le bouton est allumée en rouge. Lorsque la LED est allumée en bleu, alors l'appareil est actif. Ce bouton peut éteindre l'appareil quel que soit le mode "Remote" sélectionné (ON, AUTO, TRIGGER).
• 2. Indicateurs de statut des zones : Chaque pair de canaux ou zones dispose d'une LED bicolore. Ces indicateurs permettent d'identifier rapidement le statut de fonctionnement de chaque zone et les possibles problèmes. Si le système détermine qu'un canal devrait être coupé à cause d'une chaleur excessive ou d'une trop faible impédance, seuls les canaux affectés seront désactivés. Dans ce cas, les LED deviennent rouges. Les zones toujours actives continueront de fonctionner normalement et les LED seront alors bleues.

Panneau arrière

• 3. Entrées / Sorties BUS ligne : Le MA1260 dispose de deux entrées BUS recevant les signaux audio de sources audio avec niveau ligne standard pour ensuite redistribuer ces signaux à un canal ou à l'ensemble des canaux, ainsi que de deux sorties BUS.
• 4. Bouton Remote : Ce bouton permet de sélectionner le mode d'allumage de l'amplificateur. Le mode "Trigger" utilise une tension de 3-30V AC/DC sur l'entrée trigger pour allumer l'amplificateur. Le mode "Auto" permet de détecter automatiquement la présence d'un signal sur une entrée RCA pour allumer l'amplificateur. Le mode "ON" permet de contrôler l'allumage uniquement avec le bouton Power ON/OFF en façade de l'appareil.
• 5. Entrée / Sortie Trigger : L'entrée Trigger est une fonctionnalité pratique lorsque vous souhaitez intégrer l'amplificateur dans un système automatisé. Le connecteur Jack 3.5mm accepte une tension de 30-30V AC/DC en provenance d'un autre appareil du système ou d'une alimentation externe. Lorsque l'entrée Trigger est alimentée, l'amplificateur s'allume. Le MA1260 dispose également d'une sortie trigger fournissant une tension de 12VDC 500mA afin de pouvoir allumer et éteindre automatiquement un entre appareil de votre système.
• 6. Contrôle du gain par canal : Chaque canal dispose de son propre paramètre de gain. Cela permet au niveau de sortie de chaque enceinte d'être parfaitement en cohérence avec sa zone. Cette fonction peut également être utilisée pour limiter le niveau maximum d'une zone.
• 7. Bouton Bridge : Il suffit d'utiliser ce bouton pour bridger deux zones afin d'en augmenter la puissance de sortie totale. Une fonction particulièrement utile lorsque un apport en énergie supplémentaire en nécessaire dans une zone.
  L'impédance minimum pour bridger des canaux est de 8Ω. Assurez-vous également du bon câblage de vos enceintes. La sélection d'entrée et du niveau de volume en mode bridgé seront contrôlés par le canal gauche. La mention "BR" correspond au mode Bridgé, la mention "ST" correspond au mode standard stéréo.

  Assurez-vous d'avoir éteint l'amplificateur avant de modifier la position de ce bouton.

• 8. Sélecteur d'entrée : Ce sélecteur permet de sélectionner la source active (BUS1, BUS2, Line in) pour chaque canal de chaque zone
  Assurez-vous d'avoir éteint l'amplificateur avant de modifier la position de ce bouton.

• 9. Borniers enceintes : Le MA1260 utilise des borniers Phoenix pour le branchement de vos enceintes. Il est recommandé d'utiliser des câbles pour hauts-parleurs à deux conducteurs d'une section de 14 à 18AWG.
• 10. Entrée individuelle par canal : Chacun des 12 canaux dispose de son entrée dédiée permettant la connexion de sources audio en plus des entrées BUS communes.
• 11. Commutation tension d'entrée : Ce switch permet de sélectionner la tension d'entrée en fonction de ce que délivre votre prise secteur. La sélection se fait entre 230V et 115V.
  Il est impératif de vérifier à réception du produit la position de ce commutateur et de choisir une position en adéquation avec la tension délivrée par votre système électrique.

• 11. Connecteur d'alimentation IEC : Ce connecteur IEC permet d'alimenter le MA1260 depuis une prise secteur. L'embase IEC intègre également le fusible de l'appareil.
