MATRIX X-SPDIF 2 Interface USB XMOS U208 32bit / 768khz Coaxial-AES/EBU I2S HDMI LVDS

La nouvelle interface USB vers SPDIF et HDMI Matrix X-SPDIF 2 est une relecture totale et non une évolution de l'ancienne X-SPDIF. De part ses caractéristiques elle amène le signal numérique à un niveau supérieur en haute définition 32bit 768Khz.

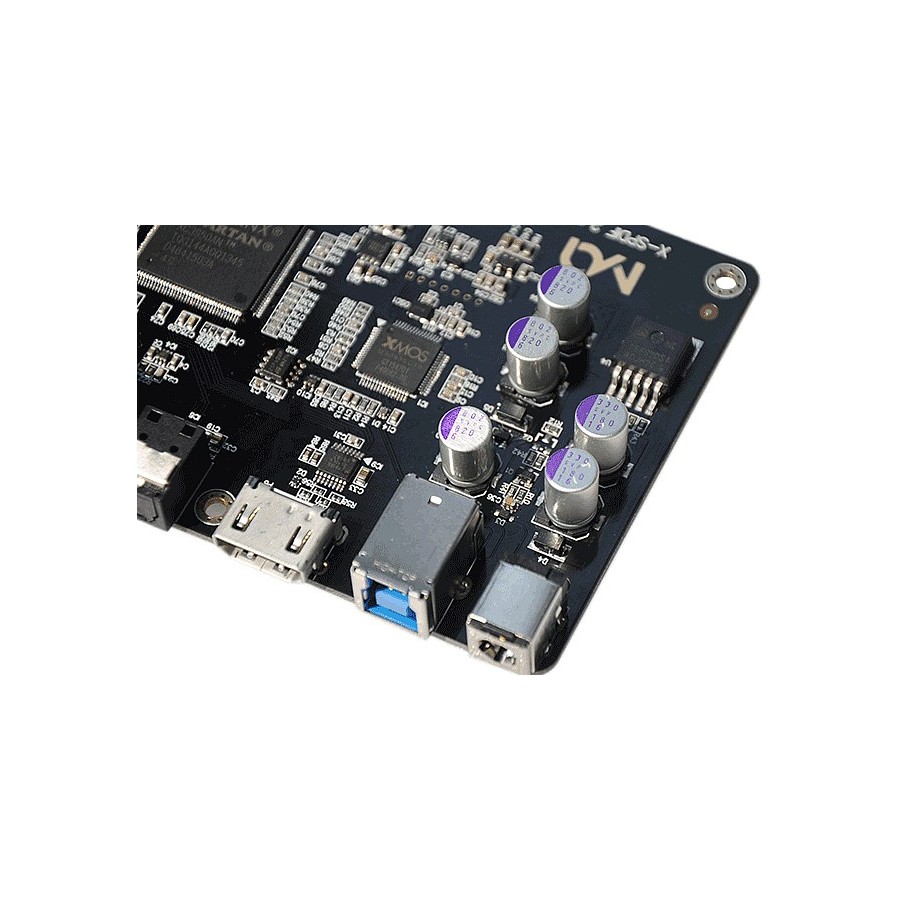

Un processeur USB XMOS U208 avec 8 core :

L'interface X-SPDIF 2 comporte le nouveau processeur XMOS U208 Xcore apportant une grande évolution sur la lisibilité du message sonore.

De par sa technologie et une puissance de calcul de plus de 1000 mips le port USB de votre ordinateur, NAS ou Raspberry Pi n'a jamais sonner aussi analogique. Ce nouveau processeur a le double de puissance de traitement de l'ancien Xmos U8.

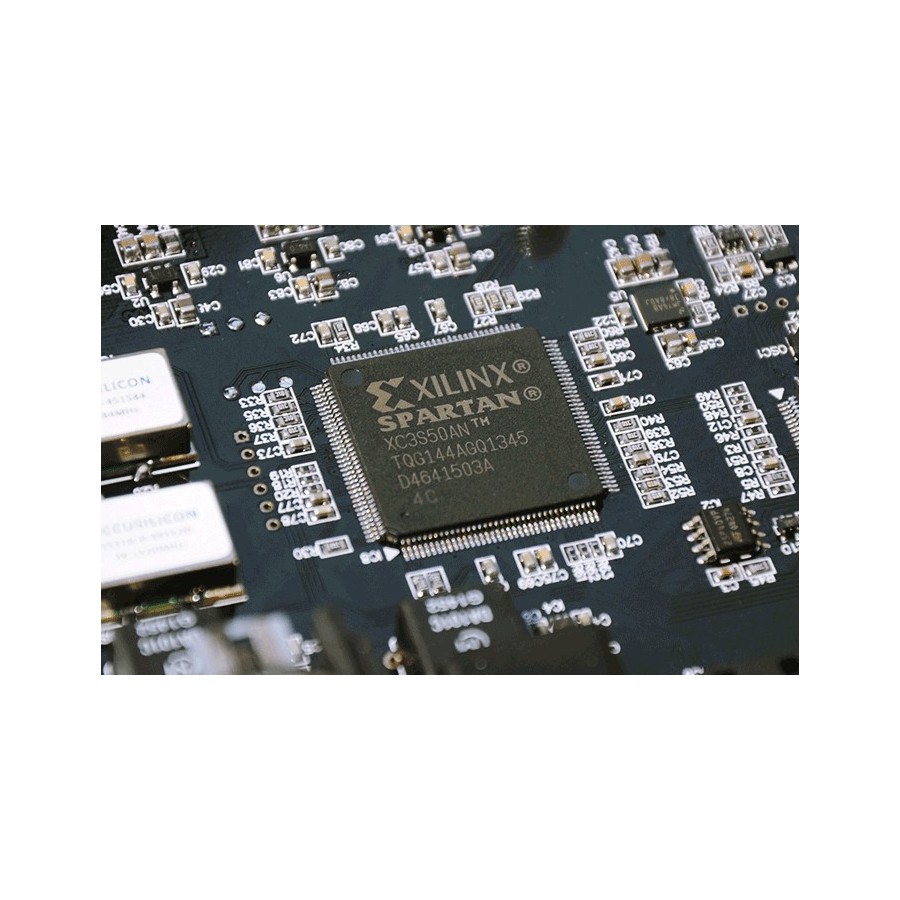

Un processeur FPGA Xilinx Spartan :

Le processeur Xmos est épaulé par un FPGA Xilinx 64bit avec caches mémoire FIFO qui assigne les bonnes fréquences d'horloges.

Le processus DSD DOP et DSD natif 1bit /22.4mhz est ainsi respecté réduisant drastiquement le jitter grâce à un temps de réponse rapide de 100µs notamment sur le port de sortie I2S HDMI LVDS. Ce processeur comme le reste des composants actif a sa propre régulation dédiée LDO (low drop regulator) .

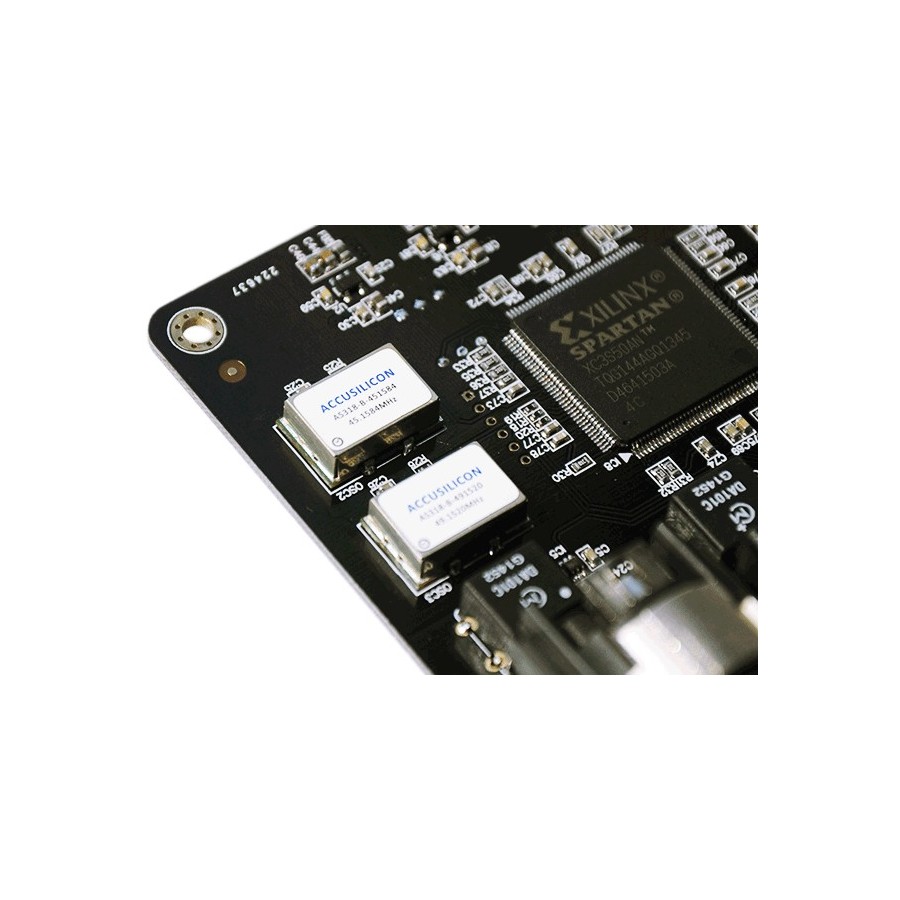

Doubles horloges audiophile précise à la Femtoseconde :

Une bonne interface USB SPDIF ne serait rien sans des horloges de haute précision.

Matrix fait appel à Accusilicon avec deux oscillateurs de 45.1584MHz (44.1Khz) et 49.1520MHz (48Khz).

Cette section numérique comporte la aussi une régulation en tension sous 3.3V de type LDO (Low Drop Out voltage) séparée du reste du circuit pour éviter toute contamination du bruit entre composants actifs. Ces deux horloges AS318 offrent une grande précision de +/- 1 ppm et un bruit de phase très faible.

Une alimentation de haute qualité sans bruit parasite :

La partie alimentation du X-SPDIF 2 est construite sur plusieurs niveaux et plusieurs groupes de régulations LDO équipés de condensateurs de type polymères qui filtrent les bruits parasites EMI RFI à haute fréquence causé par la conversion DC/DC.

Cette alimentation distribue le courant et la tension désirée sur chaque section numérique et chaque tension. Ainsi on obtient la plus haute qualité de courant et de tension sur le port USB et le port HDMI LVDS IIS élément indispensable pour faire reculer le jitter significativement.

Un port de sortie HDMI I2S LVDS entièrement configurable :

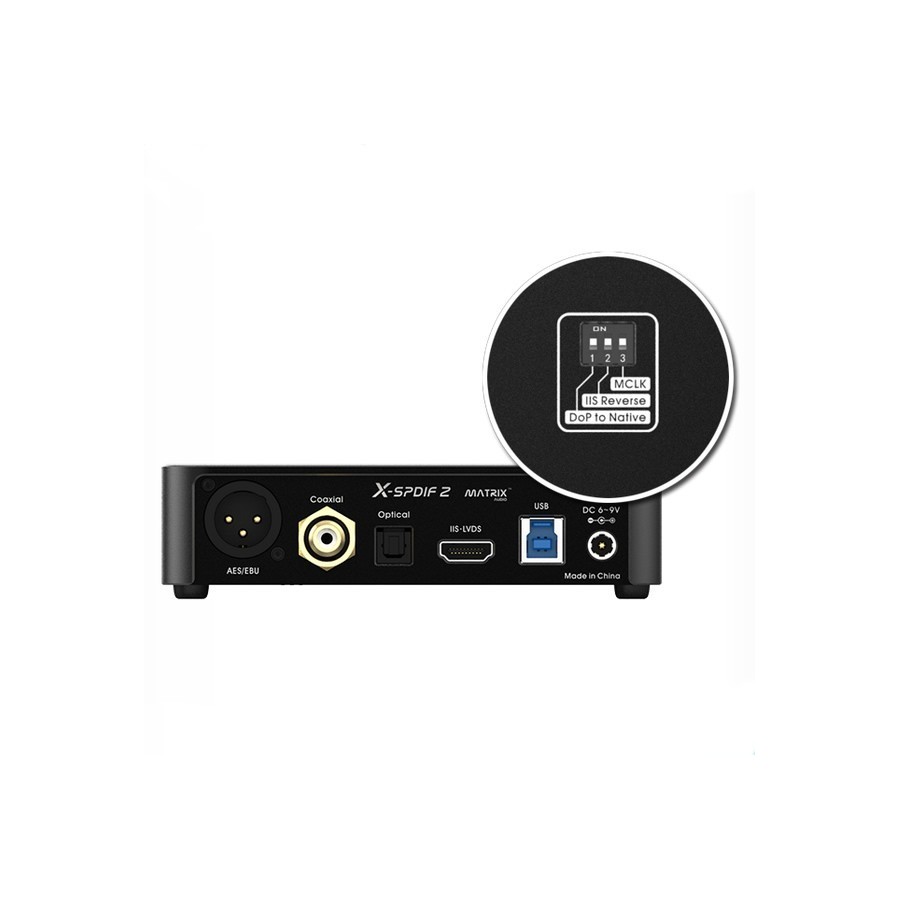

Exclusivité de la maque Matrix, le port HDMI LVDS I2S du X-SPDIF 2 est entièrement paramétrable par switch ( sous l'appareil ). Ainsi on peut choisir de sortir en mode esclave ou maître pour l'horloge MCLK où bien de choisir le mode DSD natif ou DOP.

Il dispose aussi d'un mode reverse IIS permettant la commutation des DATA + et DATA-, LRCK+, LRCK- ( standard A ou B ). Ainsi cette possibilité permet la compatibilité avec la majeur partie des DAC avec entrées HDMI I2S LVDS du marché.

- Configuration pour DAC PS AUDIO : 1 OFF / 2 OFF / 3 ON

UNE monocoque en Aluminium de qualité Aéronautique :

Le châssis de haute précision du X-SPDIF 2 en aluminium CNC évidé offre une grande protection aux ondes électromagnétiques aux perturbations extérieures ainsi qu'une qualité de finition haut de gamme.

Ce boîtier assure une véritable pérennité dans le temps et l'assurance des spécificités électroniques doublés de connecteurs SPDIF coaxial et AES EBU XLR plaqués sur cette interface USB SPDIF et HDMI II2S de haute qualité.

Une alimentation séparée :

Afin d'éliminer tout rayonnement de transformateur parasite, le X-SPDIF 2 est compatible avec un adaptateur séparé 6v à 9v sur 800mA.

On peut bien sur adapter une alimentation linéaire de qualité via le connecteur 5.5/2.1mm du MAtrix X-SPDIF 2. : Alimentation linéaire 6V Audiophonics EMI RFI 6V3.5A.

Spécifications Matrix X-SPDIF 2 :

Entrées / Sorties numériques :

• 1 sortie AES/EBU 110 Ohm symétrique XLR : PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, DSD64 (DoP)
• 1 sortie coaxial SPDIF 75 Ohm : PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, DSD64 (DoP)
• 1 sortie Toslink optique : PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, DSD64 (DoP)
• 1 sortie IIS (i2S) LVDS HDMI : PCM 16-32Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz, 705.6kHz, 768kHz
• Compatibilité DSD de la sortie HDMI LVDS : DSD64/128/256/(DoP) DSD64/128/256/512(Native)
• 1 entrée USB 2.0 compatible Haute Définition PCM 32bit 768Khz et DSD64 à DSD512.

Support système :

• Windows7/8/8.1/10 nécessite un pilote à télécharger sur cette page : pilote Matrix X-SPDIF 2 : Pilote driver Matrix XSPDIF 2
• Mac OS X10.6.4 et au dessus compatible sans besoin de pilotes.
• Cette interface est compatible OTG Android (dépend du smartphone utilisé)
• Cette interface est compatible iOS via un connecteur Lightning vers USB Camera Kit Apple

  Consommation électrique :

• Consommation USB bus : 5V/500mA
• Nécessite une alimentation : DC 6~9V，≥800mA
• Si l'alimentation externe est connecté, l'alimentation venant d'un port USB 5V est déconnecté réduisant le bruit parasite.

  Dimensions :
  • 133mm×142mm×38mm
  • Poids : 1.1kg

    Bundle :
  • Adaptateur secteur 6V à 9V 800mA NON fourni
  • Un câble USB
