Configurer un module amplificateur Bluetooth TinySine en mode Mono

Les modules d'amplification Bluetooth aptX TinySine sont paramétrés par défaut pour une sortie Stéréo. Il est cependant possible de passer cette sortie en mode Mono, en modifiant la configuration du module Bluetooth. Une fois ce changement effectué, les 2 canaux audio (L/R) seront mixés et sortiront sur le canal gauche. Ce guide détail les étapes pour modifier ce réglage.

Matériel et logiciels nécessaires

• TinySine TC2050-IDC-NL Câble de Connexion pour Programmeur et Debugger
• TinySine CSR USB-SPI Programmeur pour Puces Bluetooth CSR
• BlueSuite 2.5
• Outil de configuration CSRA64xxx / CSRA63xxx

Étape 1

Connectez le programmeur CSR USB-CPI et le câble de connexion TC2050-IDC-NL à un votre module AudioB Plus, puis connectez le CSR USB-SPI à votre ordinateur en utilisant un câble Mini USB. Windows le détectera automatiquement et installera les drivers.

Étape 2

Connectez le connecteur du câble TC2050-IDC-NL au port de programmation du module AudioB Plus. Pour cela, placez le pin d'alignement en métal du connecteur dans le trou prévu à cet effet sur le PCB. Appuyez doucement pour effectuer le contact entre les pins et les points de contacts. Les LED bleues et rouges se mettent à clignoter en alternance.

Étape 3

Assurez-vous que la connexion est correctement effectuée puis ouvrez l'outil de configuration CSRA64xxx/CSRA63xxx.

Étape 4

Sélectionnez la version de puce correspondante dans le premier menu déroulant en haut à gauche. Sélectionnez USB SPI (180063) dans le second menu déroulant. Cliquez ensuite sur Read Device pour lire les données de configuration de la puce du module AudioB Plus.

Étape 5

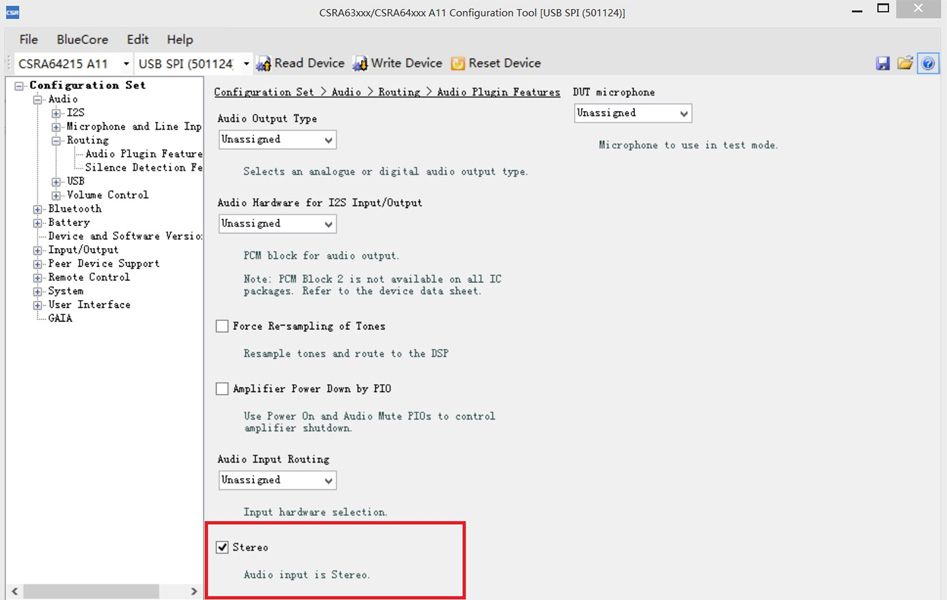

Une fois la configuration du module détectée, sélectionnez dans le panneau de gauche Configuration Set > Audio > Routing > Audio Plugin Features. Une option Stereo est disponible dans le bas de la fenêtre qui s'affiche.

Étape 6

Décochez la case Stereo puis cliquez sur le bouton Write Device pour valider la modification de configuration du module Bluetooth.
