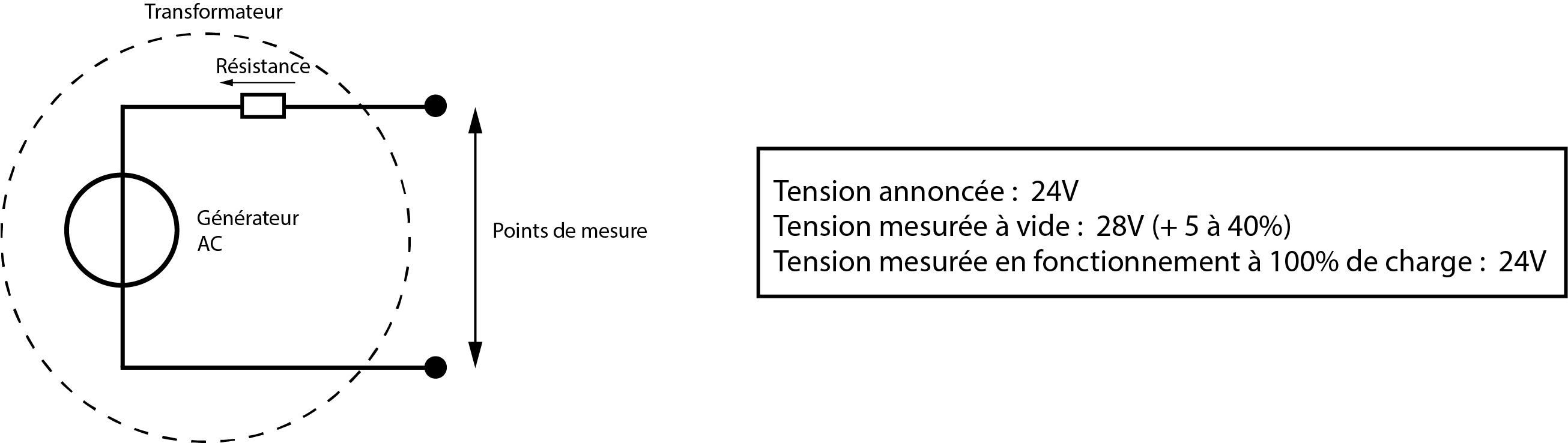

Tutoriel DIY - Câblage d'un transformateur torique

Câblage d'un torique à enroulement primaire simple vers 2 secondaires isolés

C’est le cas le plus simple de connexion d’un transformateur torique à 2 enroulements secondaires. Cela est valable pour les modules acceptant la tension du transformateur torique en question et disposant d’une connectique AC-0 / AC-0. Cependant, avec un transformateur torique possédant plusieurs enroulements secondaires, il est également possible de créer un point milieu, de les connecter en parallèle ou encore en série.

Câblage d'un torique à enroulement primaire simple vers 2 secondaires en créant un point milieu

Dans ce cas, nous avons un primaire simple (P) recevant une tension secteur de 230V et deux enroulements secondaires (S1 et S2) que nous allons pouvoir câbler en créant un point milieu. Par exemple, pour un torique de 2x(0-15V), les deux enroulements secondaires délivrent chacun des tensions de 15V AC par enroulement. Pour créer un point de référence, il vous suffit de relier un des deux câbles de chaque enroulement secondaire dont les tensions sont en opposition de phase. Cela aura pour conséquence de créer ce fameux 0 artificiel.

Câblage d'un torique à enroulement primaire simple vers 2 secondaires connectés en parallèle

Il est également possible de mettre en parallèle les deux enroulements secondaires afin de conserver la tension d'un seul enroulement tout en doublant la capacité de courant.

Câblage d'un torique à enroulement primaire simple vers 2 secondaires connectés en série

Un câblage en série permet d’additionner les tensions de deux enroulements tout en conservant la capacité de courant.

Exemple d’un transformateur torique 2x15V + 1x9V

Ce transformateur torique possède donc 3 enroulements secondaires, dont deux 0-24V AC et un 0-9V AC. Vous pouvez donc réaliser tous les types de branchements évoqués plus haut avec les deux enroulements de même tension, mais également alimenter un module supplémentaire ou une partie d’un module en 9V AC.

Exemple d’un transformateur torique 15-0-15V + 1x9V

Ce transformateur torique possède donc 2 enroulements secondaires dont un 15-0-15V AC et un 0-9V AC. Vous pouvez donc alimenter un module avec une entrée AC-0-AC et un autre en 0-AC.

Brancher 2 enroulements primaires 115V AC sur du 230V AC

Il suffit de réaliser un cablage en série.

Brancher 2 enroulements primaires 115V AC sur du 115V AC

Il suffit de réaliser un cablage en parallèle.

Exemple d’un transformateur torique avec écran de blindage

Ce type de transformateur torique réalisé sur-mesure dispose d’un câble vert/jaune se reliant à la terre et permettant la mise en place d’un écran de blindage. Ce câble n’est pas relié à la bobine du transformateur, mais à une plaque métallique. Il est généralement relié à la terre par le boîtier des appareils, par exemple. Il existe deux types de blindage :

- Le blindage électromagnétique : il permet de protéger les composants extérieurs des éventuelles ondes émises par le transformateur.
- Le blindage électrostatique : il permet de protéger la bobine interne au transformateur des ondes qu'elle dégage.

Exemple d’un transformateur torique avec fusible thermique

Ce type de transformateur torique est réalisé sur-mesure. Soit le fabriquant réalise directement le câblage du fusible en interne dans le transformateur, soit il laissera des câbles apparents permettant d'utiliser le fusible thermique. Dans ce cas, c'est à l'utilisateur de réaliser le bon câblage. Afin de câbler proprement votre transformateur torique à fusible thermique, il vous suffit de réaliser un branchement en série tout en vous assurant que le fusible se trouve bien du côté de la phase pour éviter tout courant persistant.

La convention de repérage des enroulements

Il existe une convention de repère de mise en phase des enroulements des transformateurs thoriques représentée par un point sur les schémas. Cela permet de mettre en phase les enroulements primaires et secondaires. Chez Audiophonics, les transformateurs thoriques sont conçus de la sorte que les enroulements commencent dans le sens inverse des aiguilles d’une montre. Vous trouverez ci-dessous la correspondance entre le schéma électrique et la représentation physique d’un transformateur thorique. Aidez-vous des indications présentes sur le transformateur thorique.
