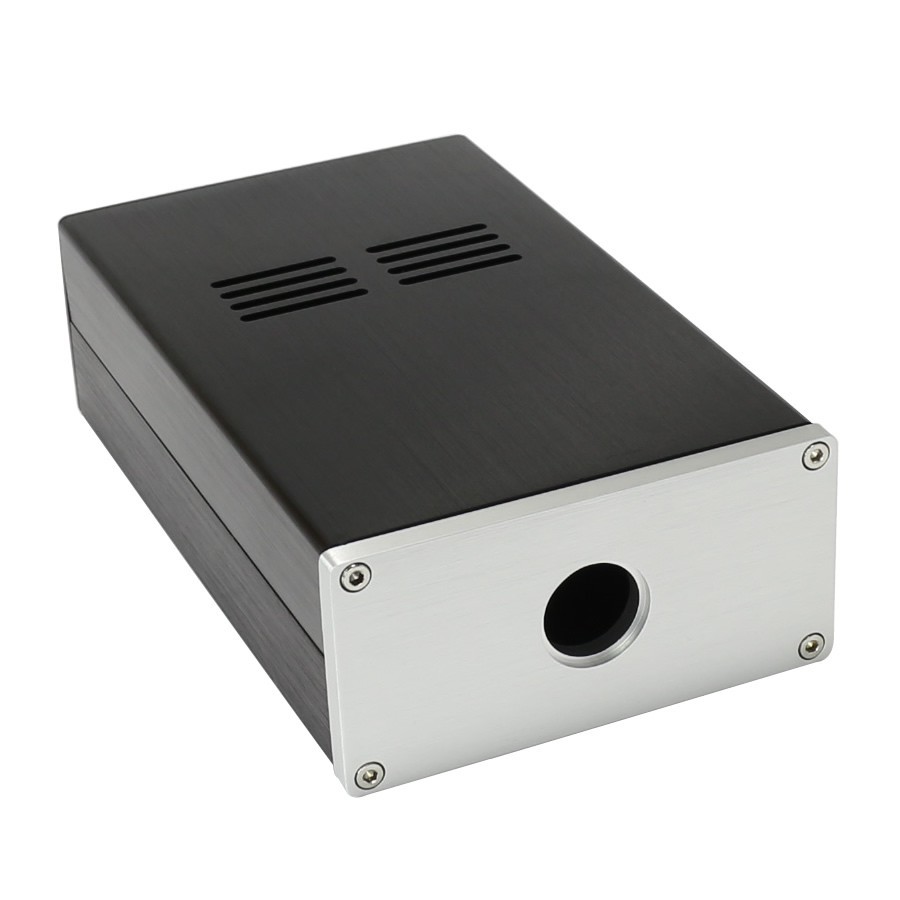

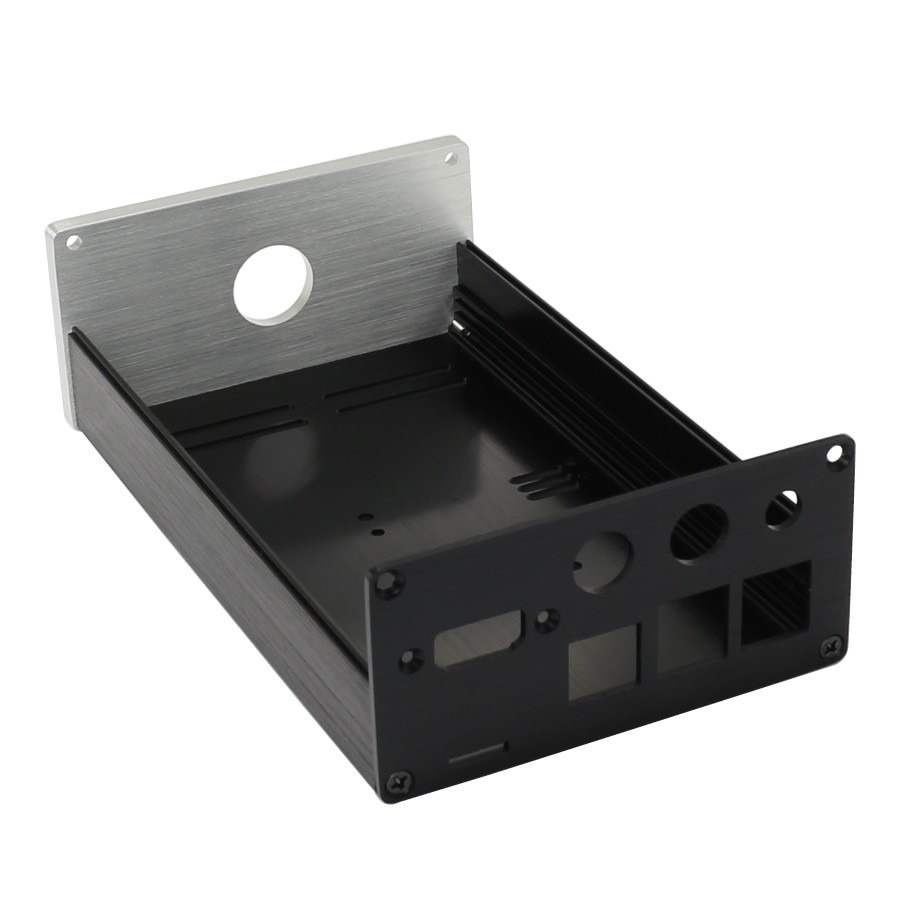

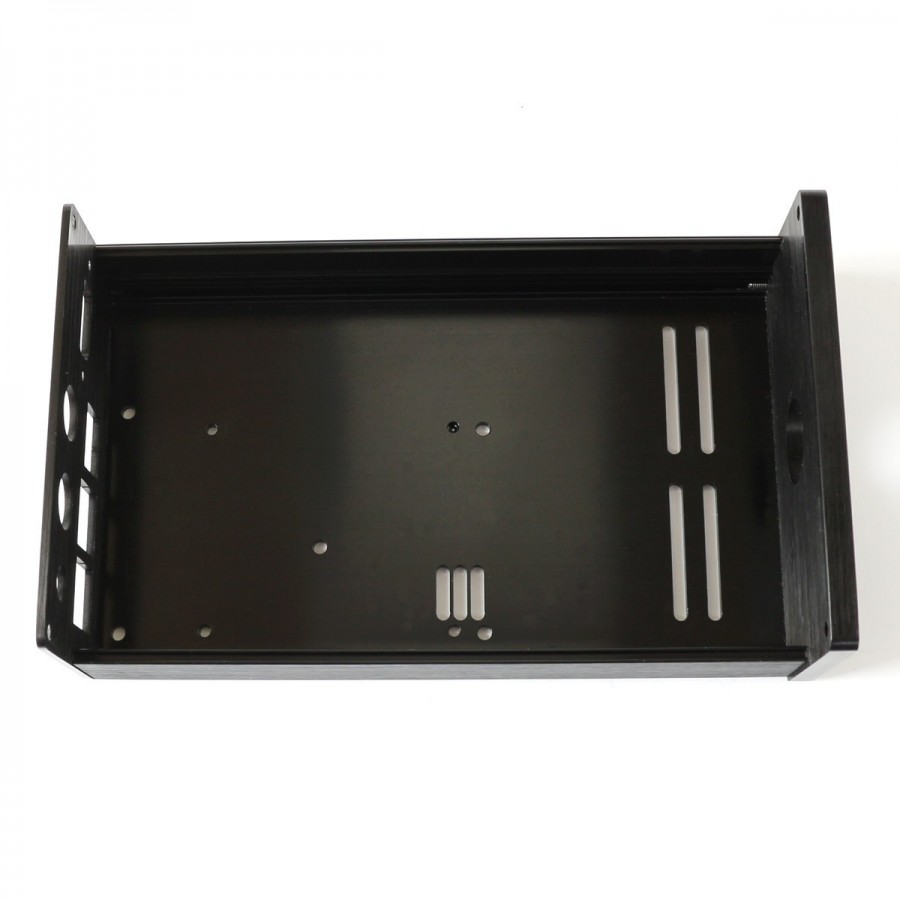

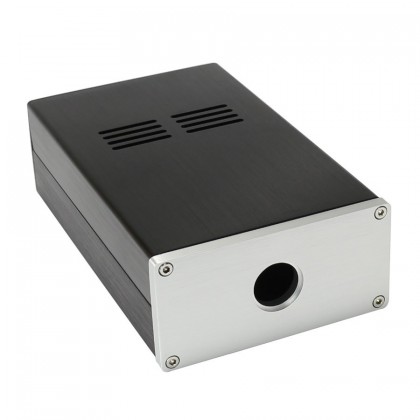

Boîtier Aluminium pour Raspberry Pi 3 / I-DAC pour lecteur réseau audio

Cette nouvelle version du boîtier 100% Aluminium a été conçue pour recevoir le couple Raspberry Pi 3 ou Pi 2 et les différents DAC Audiophonics I-DAC.

Voici les DAC compatibles avec ce boîtier :

• AUDIOPHONICS I-Sabre V2 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S
• AUDIOPHONICS I-Sabre V3 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S
• AUDIOPHONICS I-Sabre DAC ES9018K2M Raspberry Pi 3 / Pi 2 A+ B+ / I2S
• AUDIOPHONICS I-TDA1387 TCXO DAC Raspberry Pi 3 / A+ B+ / Pi 2 / I2S

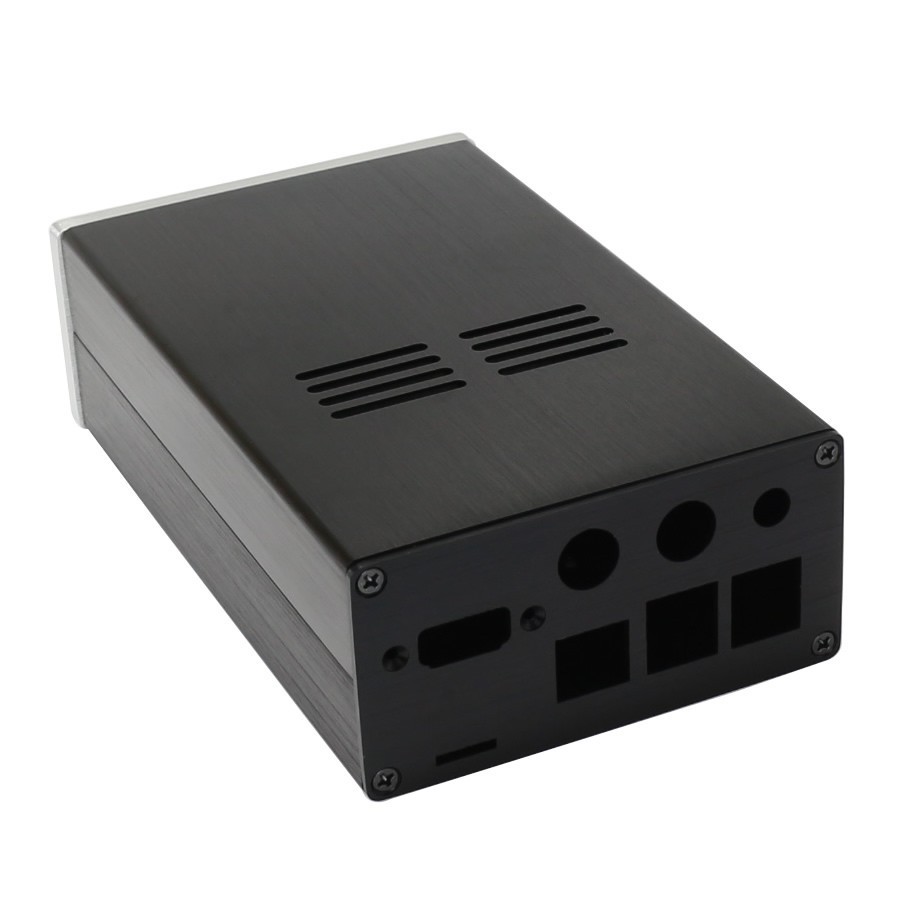

Il dispose de toutes les entrées / sorties nécessaires à sa connectique, ainsi que l'alimentation (Jack DC 5.5/2.5mm). Il possède dorénavant un emplacement pour un déport HDMI, ainsi qu'un emplacement pour un déport carte Micro SD.

Il a été pensé dans le but de vous permettre de disposer de l'efficacité de votre Raspberry Pi dans un environnement Audio de haute qualité. Grâce à ce boîtier élégant et discret, vous disposer d'une solution Audio performante et aboutie à un excellent rapport qualité prix.
Il vous est bien entendu possible d'acheter ce boîtier et d'y insérer les composants de votre choix, selon ce que vous voulez en faire et votre projet DIY Audio.

Caractéristiques :

• Boîtier 100% Aluminium
• Anodisé Noir
• Façade grise
• Dimensions : 102x169x50mm
• Poids : 450g
• Port HDMI x1
• Port carte Micro SD x1
• Port RJ45 x1
• Port USB-A x4
• Sortie analogique stéréo (Ø 12mm)
• Entrée Jack DC 5.5/2.5mm (Ø 9mm)
• Emplacement interrupteur (Ø 19mm)
• Boîtier livré nu, hors la visserie du boîtier qui est elle fournie

Retrouvez un tutoriel en suivant ce lien vous permettant d'installer facilement la solution logiciel audiophile Volumio sur votre Raspberry

Montage du passe-cloison HDMI fourni dans le RaspDAC LTE à titre d'exemple

(non fourni)

-Montage à titre d'exemple non fourni:

Montage de la rallonge SD : Déclipez le petit boîtier plastique autour du lecteur de carte SD, et collez-le (colle ou adhésif) au fond du boîtier en face du trou prévu à cet effet -

Illustration avec un Raspberry Pi 3 & un DAC Audiophonics I-Sabre V3 (non fournis)
