ALLO KATANA 1.2 PURE THD+N DAC pour Raspberry Pi ES9038Q2M 6x AOP SparkoS Labs SS3601 32bit 384kHz DSD128
En achetant ce produit vous obtenez 26 points de fidélité
![[GRADE B] IFI AUDIO IDEFENDER+ Filtre Anti Boucle de Masse USB-A Mâle vers USB-A Femelle](https://www.audiophonics.fr/65620-thumb_default/ifi-audio-idefender-filtre-anti-boucle-de-masse-usb-a-male-vers-usb-a-femelle.jpg)
![[GRADE A] FIIO K11 DAC CS43198 Amplificateur Casque 32bits 384kHz DSD256 Noir](https://www.audiophonics.fr/65622-thumb_default/fiio-k11-noir.jpg)
![[GRADE A] MATRIX ELEMENT M Lecteur Réseau DAC ES9028Pro WiFi AirPlay DLNA MQA 32bit 768khz DSD512](https://www.audiophonics.fr/65635-thumb_default/matrix-element-m-lecteur-reseau-dac-es9028pro-wifi-airplay-dlna-mqa-32bit-768khz-dsd512.jpg)
![[GRADE A] MOONDROP COSMO Casque Audio Planar Magnetic Ouvert Circumaural Ø100mm 100dB 15 Ohm 13Hz-58kHz](https://www.audiophonics.fr/65641-thumb_default/moondrop-cosmo.jpg)
![[GRADE A] AUDIOPHONICS Câble secteur blindé OLFLEX 110CY 3x2.5mm² 1.15m](https://www.audiophonics.fr/65644-thumb_default/audiophonics-cable-secteur-blinde-olflex-110cy-3x25mm-115m.jpg)
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.
Il s'agit ici de la version "PURE THD+N" : -112.9dB @ 1Khz pondéré.
Ce modèle est destiné aux personnes ne voulant aucune distorsion dans la musique.
Allo Katana PURE THD+N
DAC pour Raspberry Pi ES9038Q2M 32bit 384kHz DSD128 6x AOP SparkoS Labs

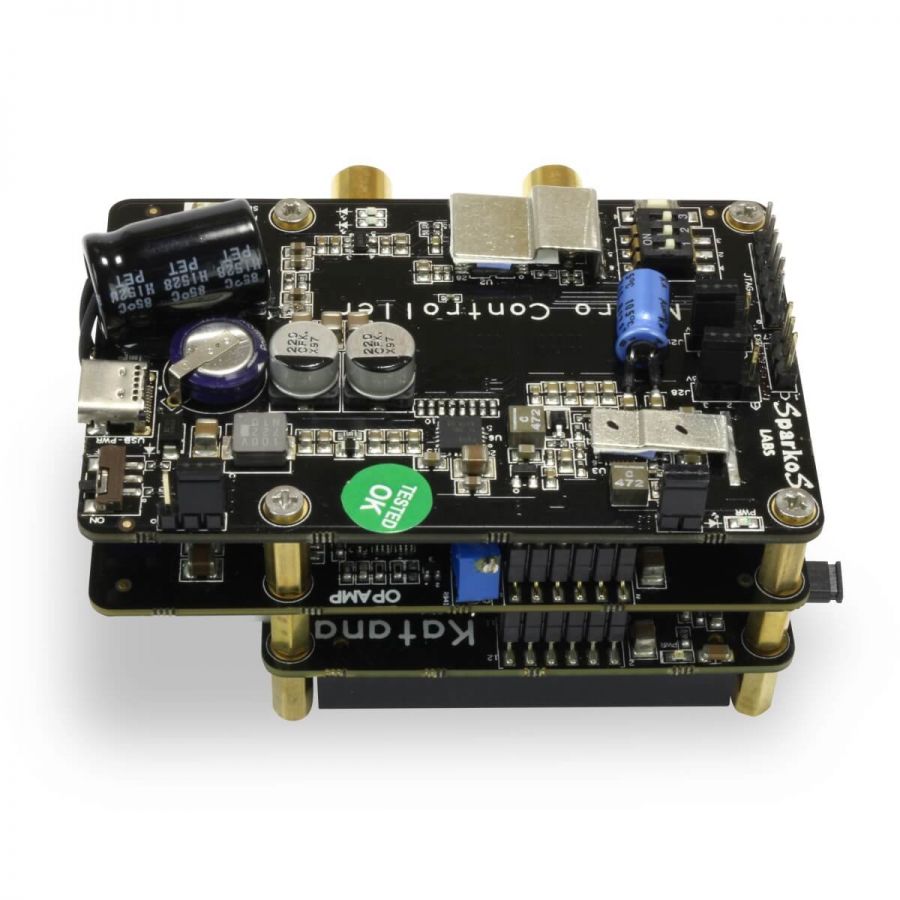

Avec son Katana, un DAC maître pour Raspberry Pi, Allo propose une solution haut de gamme extrêmement performante, à un prix contenu et venant concurrencer directement des matériels vendus à des tarifs plus élevés. Il s'agit par ailleurs probablement du meilleur DAC pour Raspberry Pi à ce jour. Pour aboutir à un tel résultat, la marque a soigneusement sélectionnés les meilleurs composants pour les intégrer dans un module complet sur 3 étages.
ES9038Q2M
Pour le Katana, Allo se tourne vers l'excellente puce de conversion ESS ES9038Q2M en mode maître. Celle-ci est en effet la plus récente version des convertisseurs ESS, affichant d'excellentes caractéristiques avec un THD+N à -120dB et laissant la conception de la partie analogique aux mains de l'intégrateur (Allo en l’occurrence). Un autre avantage de cette puce est le support de taux d'échantillonnages élevés, jusqu'à 32bits 384kHz en PCM mais aussi le DSD 128 et le DoP.
Horloges
Tous les circuits Delta Sigma sont extrêmement sensibles au jitter. Pour parer ce problème, Allo utilise deux horloges Ultra Low Jitter NDK NZ2520SDA 45.1584 / 49.1520 Mhz. Par ailleurs, le signal est également filtré par 2 LDO ainsi que par un filtre HF. Enfin, pour parfaire la synchronisation et le filtrage du signal, des buffers sont également intégrés. Cette ensemble de composants permet d'aboutir à un jitter infime de 390fs.
Étage analogique
L'étage analogique du Katana profite d'une conception complexe offrant d'excellentes performances. Celui-ci se base sur des AOP discrets de chez SparkoS Labs. Cette marque est spécialisée dans les composants audio hautes performances, les amplificateurs opérationnels et régulateurs discrets. Elle dispose donc d'un savoir faire particulier, lui permettant de proposer des AOP d'exception. Le Katana profite donc de ce savoir-faire en intégrant pas moins de 6 AOP discrets simples SS3601, filtrés en entrée et en sortie avec des LDO pour un bruit extrêmement faible. Chaque DAC est ensuite configuré à la main en conditions d'utilisation réelles et programmé pour une compensation du THD+N et atteindre une valeur de -112.75dB. Côté connectique, on retrouve en sortie du RCA stéréo (asymétrique) mais également une sortie XLR symétrique, à souder (connecteurs vendus séparément).
Sorties RCA et XLR
Pour son Katana, Allo intègre directement une sortie RCA stéréo asymétrique sur le module DAC. Mais la marque ne s'arrête pas là et permet également à qui le souhaite d'ajouter une sortie XLR symétrique. Pour cela, quelques soudures suffisent, Allo ayant prévu des points à souder pour ajouter au module des embases XLR.
Pour le câblage, nous vous invitons à vous référer au guide disponible dans l'onglet "Téléchargement" de cette page. Les embases XLR sont vendues séparément.
Retrouvez dans l'onglet "Téléchargements" de cette page ou en suivant ce lien le guide d'utilisation du Katana. Celui-ci détail les différents modules composant le Katana, explique les différentes manières de l'alimenter et fourni informations de configuration.
Revue du Katana V1.2 + Isolator par The Hans Beekhuyzen Channel
Caractéristiques techniques
| Spécifications | |
|---|---|
| DAC | ESS ES9038Q2M |
| Compatibilité Hardware | Raspberry Pi 3 B Raspberry Pi 3 B+ Allo Isolator |
| Compatibilité Software | DietPi Volumio À partir de fin Juillet :
|
| Sorties | RCA Possibilité de câbler une sortie XLR symétrique (à souder, connecteurs non fournis) |
| THD+N | -112.9dB @ 1kHz, 0dbfs, A-Weighted |
| Jitter | 390fs |
| Horloges | 2x NDK NZ2520SDA (45.1584 / 49.1520 Mhz) |
| Alimentation | Non Fournie / 5V 3A (se référer au guide en téléchargement pour découvrir les différentes options d'alimentation) |
| Package | KATANA DAC Visserie Adaptateur DC 5.5 / 2.5mm vers DC 5.5 / 2.1mm Adaptateur USB-C vers DC 5.5 / 2.5mm Adaptateur Micro-USB vers DC 5.5 / 2.5mm Adaptateur DC 5.5 / 2.5mm vers Bornier 2 pôles |
Pièces fournies
Câble avec connecteur XH vers fils nus - à connecter sur bornier ci-dessous (28cm)
Adaptateur borniers vers Jack DC 5.5/2.5mm
Adaptateur Jack DC 5.5/2.5mm
Câble jack femelle DC 5.5/2.5mm vers Micro-USB (12cm)
Câble jack femelle DC 5.5/2.5mm vers USB-C (10cm)
