AUDIOPHONICS I-SABRE AMP DAC ES9023 / Amplificateur Class D 2x30W TPA3118 pour Raspberry Pi

Moyenne des votes pour ce produit
5.0 / 5
  Basée sur 3 avis clients.

En achetant ce produit vous obtenez 4 points de fidélité


Référence : 11800
Nouveau produit

49,90 €TTC

41,58 € HT
dont 0,01 € d'éco-participation

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Cet I-SABRE AMP est destiné à faire de votre Raspberry Pi préféré un véritable tout en un multimédia, la conversion HIFI stéréo basée sur un DAC ES SABRE ESS9023 24bit 192khz est épaulée par un amplificateur class D de 2x30W.

Grâce à sa technologie TPA3118 de chez Texas Instruments, voici la solution pour transformer intégralement votre Raspberry Pi 3 / Pi 2 en amplificateur Haute Fidélité.

Il forme un "tout en un" permettant directement l'écoute sur des enceintes deux voies. Selon la distribution Linux audio utilisée il sera un parfait compagnon pour l'élaboration à moindre coût de système audio multiroom par exemple ou de second système HIFI dans un bureau, une chambre ou une cuisine.

Une seule alimentation externe sera nécessaire pour alimenter cet amplificateur DAC et le Raspberry Pi 3 ou Pi 2. De plus cet amplificateur I-sabre possède un contrôle de volume par potentiomètre analogique.

Toutes ces options permettent la facilité d'intégration par exemple dans un boîtier modulable à votre guise avec le potentiomètre et le déport XHP pour câble haut parleur fourni.

Cet amplificateur peut être piloté par notre contrôleur d'alimentation power management

(Attention : il faut utiliser la version sans régulateur de tension)

Le I-SABRE AMP est désormais intégré dans notre RaspTouch, découvrez le : AUDIOPHONICS RaspTouch Amp Lecteur Réseau / Amplificateur ES9023 & TPA3118.

Caractéristiques générales :

  • 100 % compatible Volumio, RuneAudio, Diet Pie, PicorePlayer (Pilote : Hifiberry DAC)
  • DAC ESS SABRE ES9023 (24/192Khz)
  • Amplificateur Class D TI TPA3118 (2x 30W sous 8 Ohm)
  • Tension d'entrée : 6V à 26V alimentant aussi le Raspberry Pi (Nécessite une alimentation externe)
  • Alimentation recommandée : 24V 4A (non livrée), Jack DC 5.5/2.5mm (+ au centre)
  • Connecteur XHP 4 ports pour potentiomètre fourni
  • Connecteur XHP haut parleurs stéréo
  • GPIO pour connexion directe sur le Raspberry Pi 2 et Pi 3
  • Possibilité de contrôle volume par adjonction d'un potentiomètre
  • Sorties : Haut parleurs par borniers XHP 4 PIN

Dimensions et poids :

  • Dimensions : 106x56mm
  • Poids : 102g

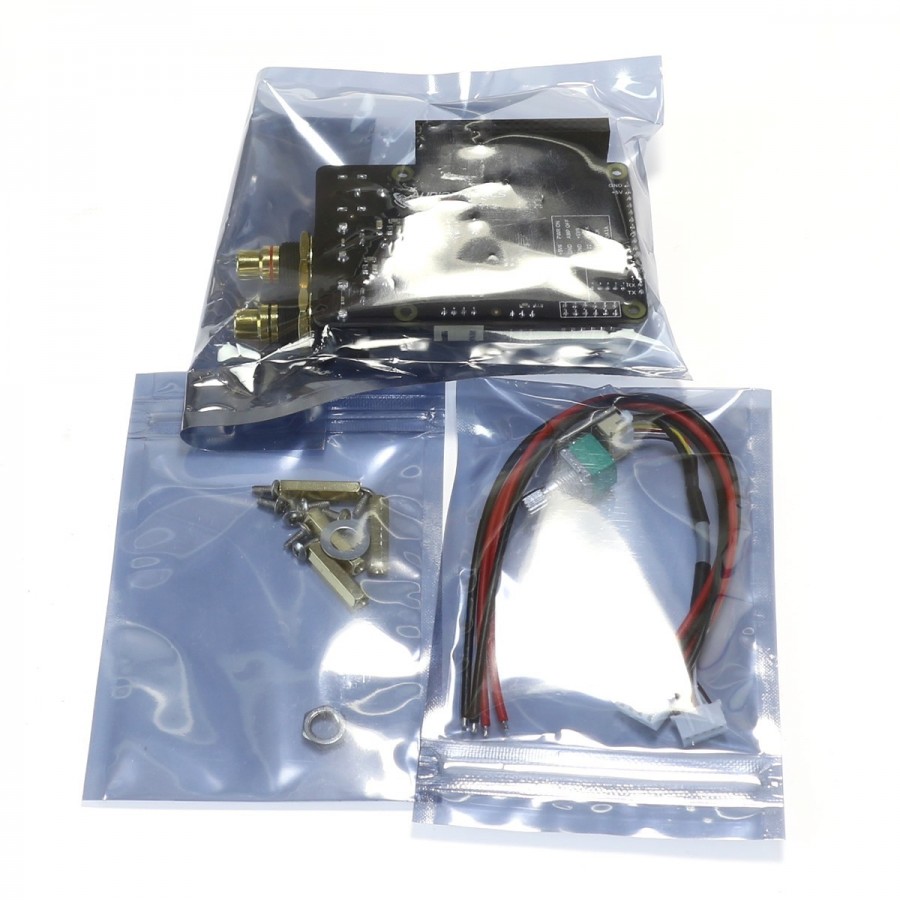

le bundle contient :

  • 4 entretoises (M3x20mm)
  • 8 vis (M3x6mm)

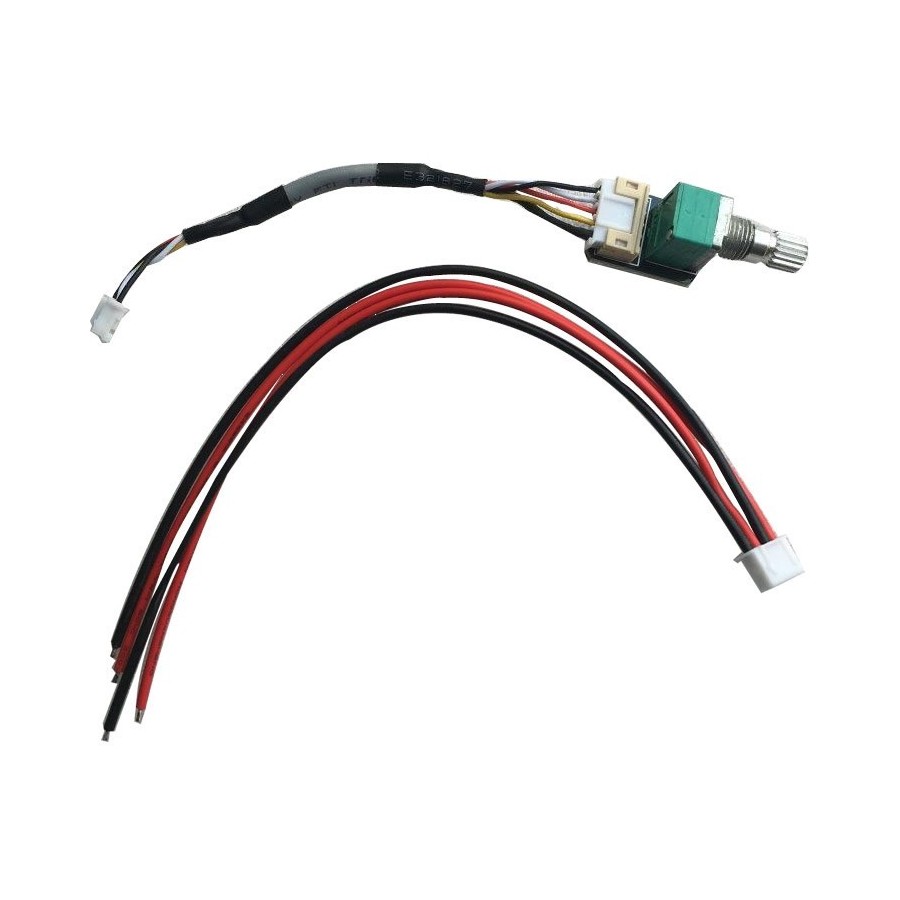

  • Un potentiomètre à axe cranté 6mm avec fil de déport, 1 écrou, une rondelle
  • Un déport câble haut parleur XHP JST

Jumper liaison I-SABRE AMP

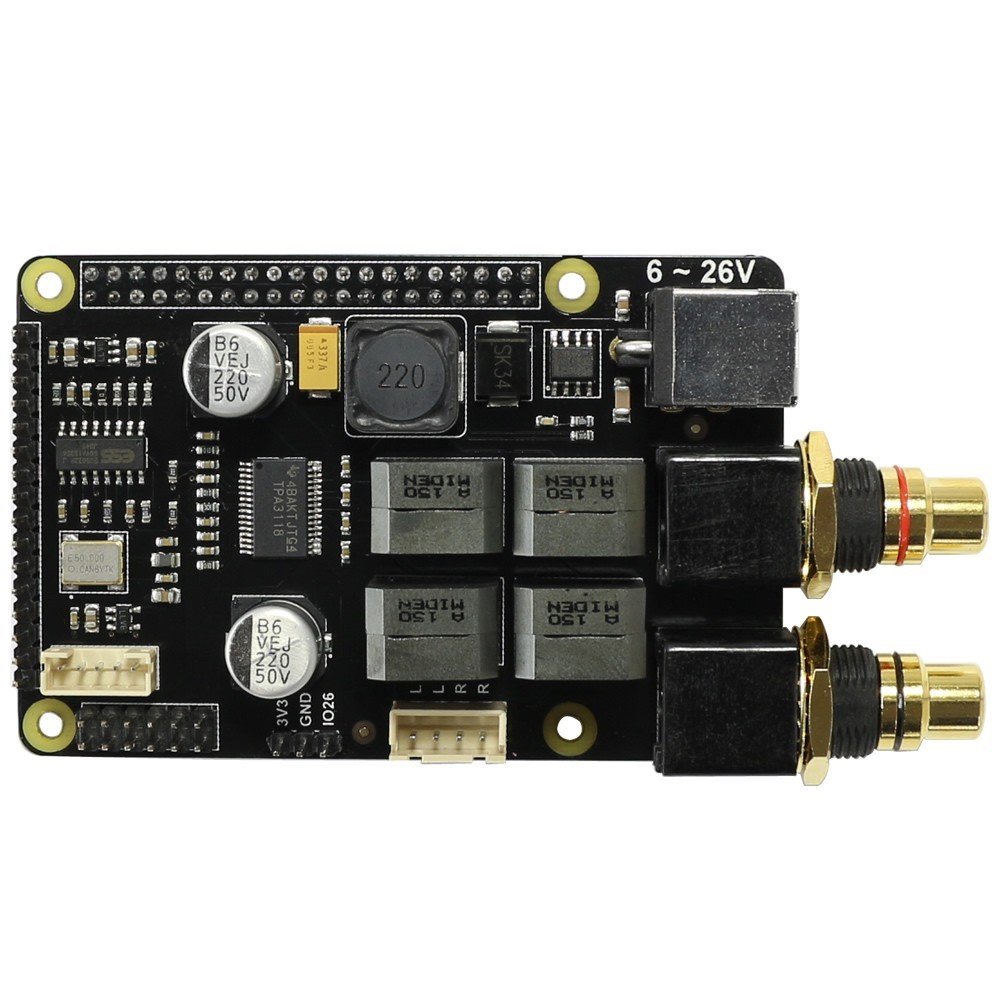

AUDIOPHONICS I-sabre AMP Es9023

Schéma de branchement du Audiophonics i-sabre AMP Es9023

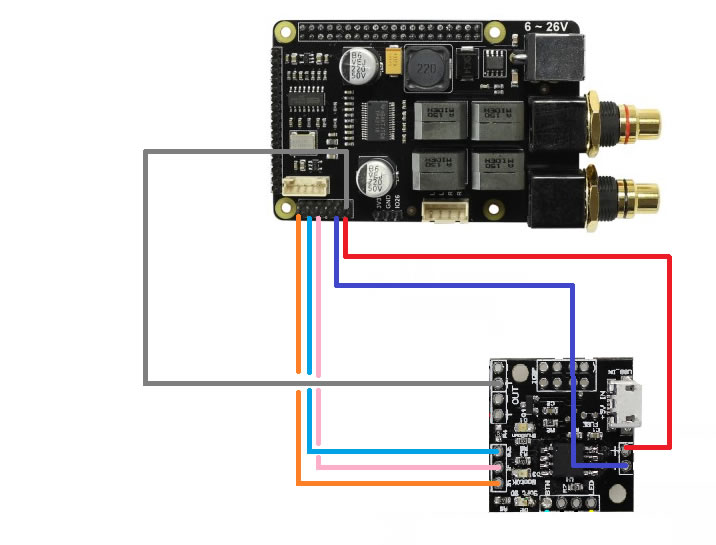

Schéma de branchement du Audiophonics i-sabre AMP Es9023 ATX



Caractéristiques
EntréesI2S via GPIO
ClassClass D / T

Téléchargement

Datasheet TPA3118D2

Fiche technique

Téléchargement (2.31M)
