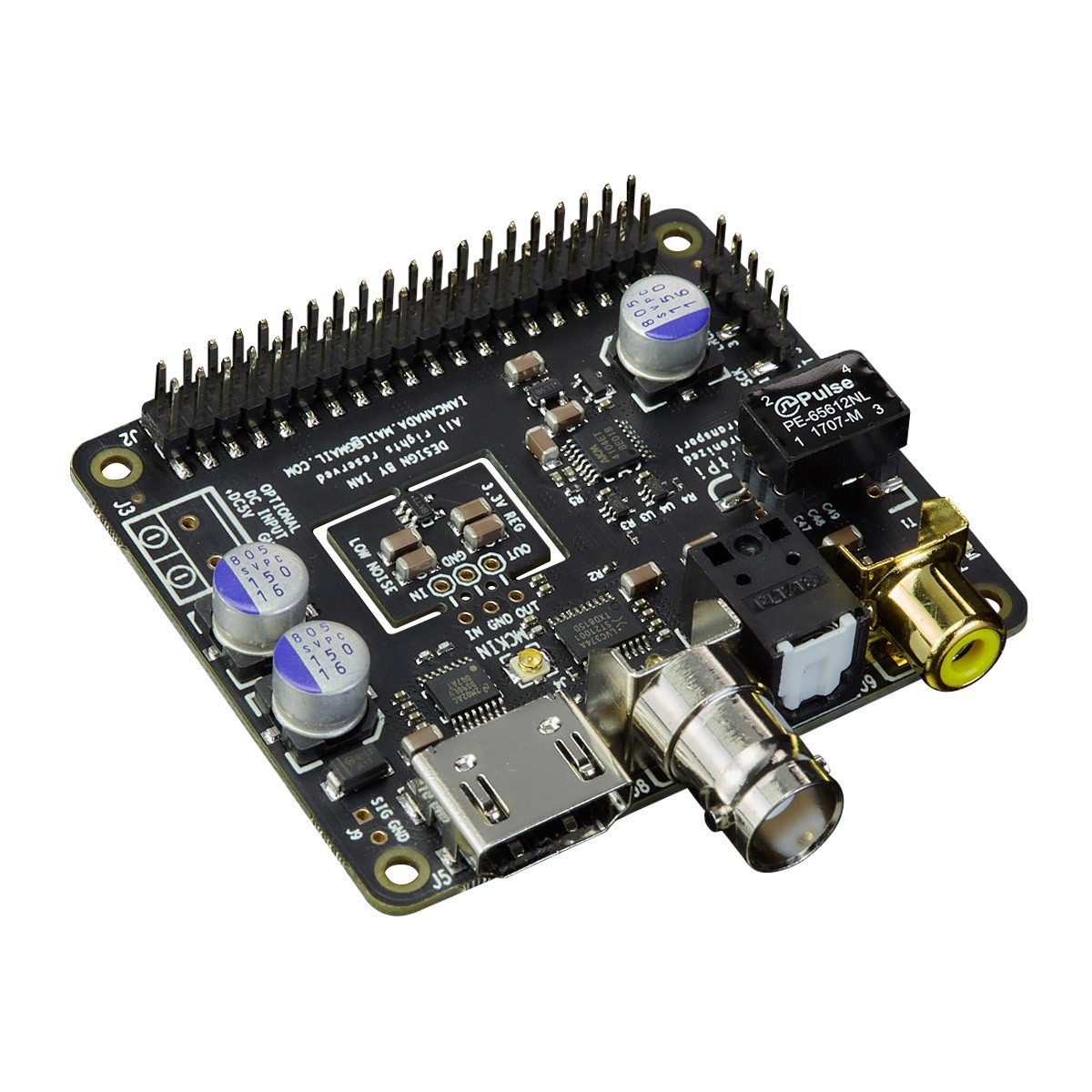

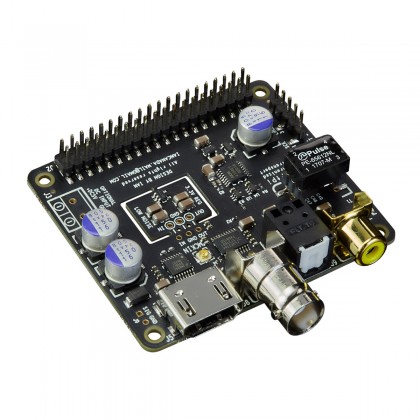

IAN CANADA TRANSPORTPI Interface Numérique SPDIF Low Jitter pour Raspberry Pi

Le TransportPi de Ian Canada est une interface audio numérique faible jitter au format Raspberry Pi HAT. L'entrée du module se fait donc sur un connecteur GPIO 40 pins. Le module propose une panel complet de sorties avec du S/PDIF Coaxial isolé, du S/PDIF Optique et BNC, ainsi qu'une sortie I2S LVDS sur HDMI et une sortie GPIO.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 10 points de fidélité


Référence : 14232
Nouveau produit

105,00 €TTC

87,50 € HT
dont 0,05 € d'éco-participation

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Ce produit a été remplacé par la nouvelle version, l'inteface numérique IAN CANADA TRANSPORTPI MKII.

Ian Canada TransportPi

Interface Numérique Low Jitter SPDIF pour Raspberry Pi

Ian Canada TransportPi Interface Numérique Low Jitter SPDIF pour Raspberry Pi

Le TransportPi de Ian Canada est une interface audio numérique faible jitter au format Raspberry Pi HAT. L'entrée du module se fait donc sur un connecteur GPIO 40 pins. Le module propose un panel complet de sorties avec du S/PDIF Coaxial isolé, du S/PDIF Optique et BNC, ainsi qu'une sortie I2S LVDS sur HDMI et une sortie GPIO.

Son architecture lui permet de fonctionner parfaitement avec le module reclocker FifoPi ou tout autre module FiFo, afin d'améliorer la qualité sonore du module en réduisant au maximum le jitter généré. Le TransportPi n'intégrant pas directement d'horloge, il est impératif de l'associer avec un module d'horloge (comme le FiFoPi par exemple).

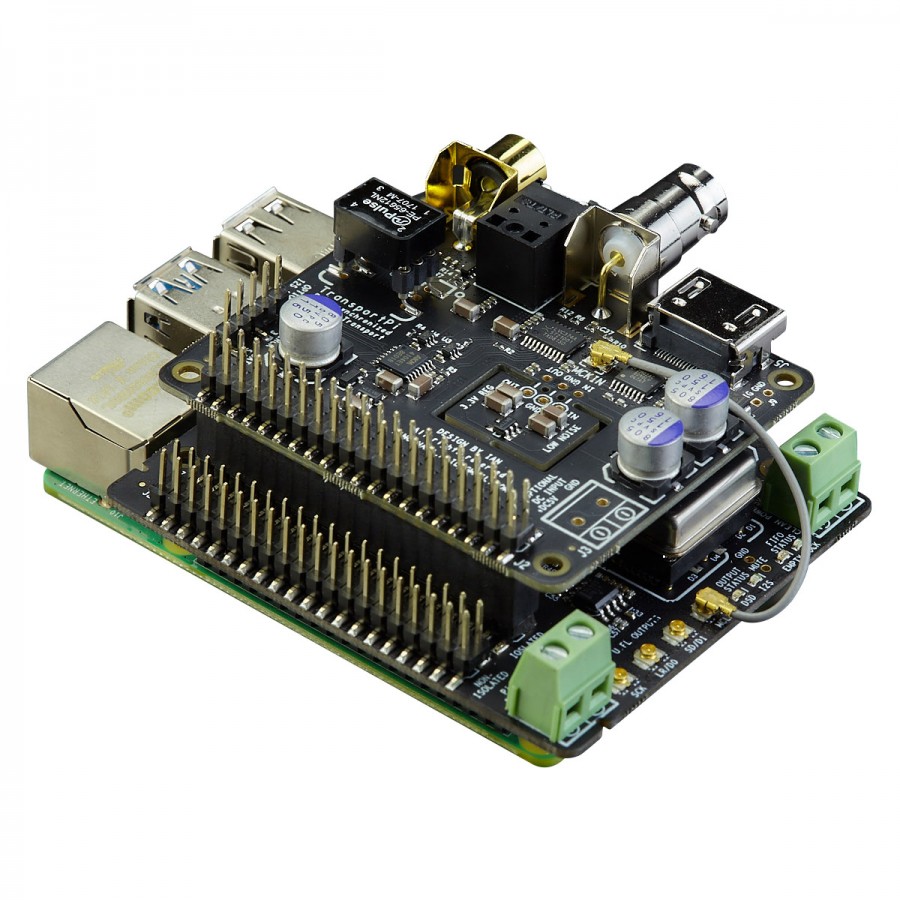

L'intégration de ce module avec un Raspberry Pi, un module FifoPi et une solution logicielle de lecture adaptée permet donc la conception d'un lecteur/interface audiophile complet de grande qualité.

Le module TransportPi n'est pas stand alone (ne fonctionne pas seul).

Ian Canada TransportPi Interface Numérique Low Jitter SPDIF pour Raspberry Pi

Pinout connecteur HDMI

Ian Canada TransportPi Interface Numérique SPDIF Low Jitter pour Raspberry Pi

Pinout GPIO

N° PinJ2
Connecteur GPIO 40 pins vers module inférieur
(normalement un Raspberry Pi)
J1
Connecteur GPIO 40 pins vers module HAT supérieur
(FifoPi ou DAC ou autre module audio)
1
17
3.3V depuis le module précédent3.3V depuis le module précédent
2
4
5V depuis le module précédent5V depuis le module précédent
6
9
14
20
25
30
34
39
GNDGND
12Entrée SCKSCK Path Through
35Entrée LRCK/DLLRCK/DL Path Through
40Entrée SD/DRSD/DR Path Through
3I2C DAI2C DA
5I2C CLI2C CL
8TXD0TXD0
10RXD0RXD0
Tous les autres pinsMême pin que le module précédentMême pin que le module précédent

Caractéristiques techniques

Spécifications
Type de produitInterface audio numérique
Entrée1x GPIO
Sorties1x GPIO
1x I2S LVDS via HDMI
1x S/PDIF Optique Toslink
1x S/PDIF Coaxial
Taux d'échantillonnages supportésOptique, Coaxial : Jusqu'à 192kHz
I2S via HDMI : Jusqu'à 768kHz
Dimensions65 x 56.5mm

Caractéristiques
EntréesGPIO
SortiesI2S LVDS via HDMI
SortiesGPIO
SortiesOptique Toslink
SortiesCoaxial SPDIF
Puce DAC / ADCNC
Taux d'échantillonnage max768kHz
