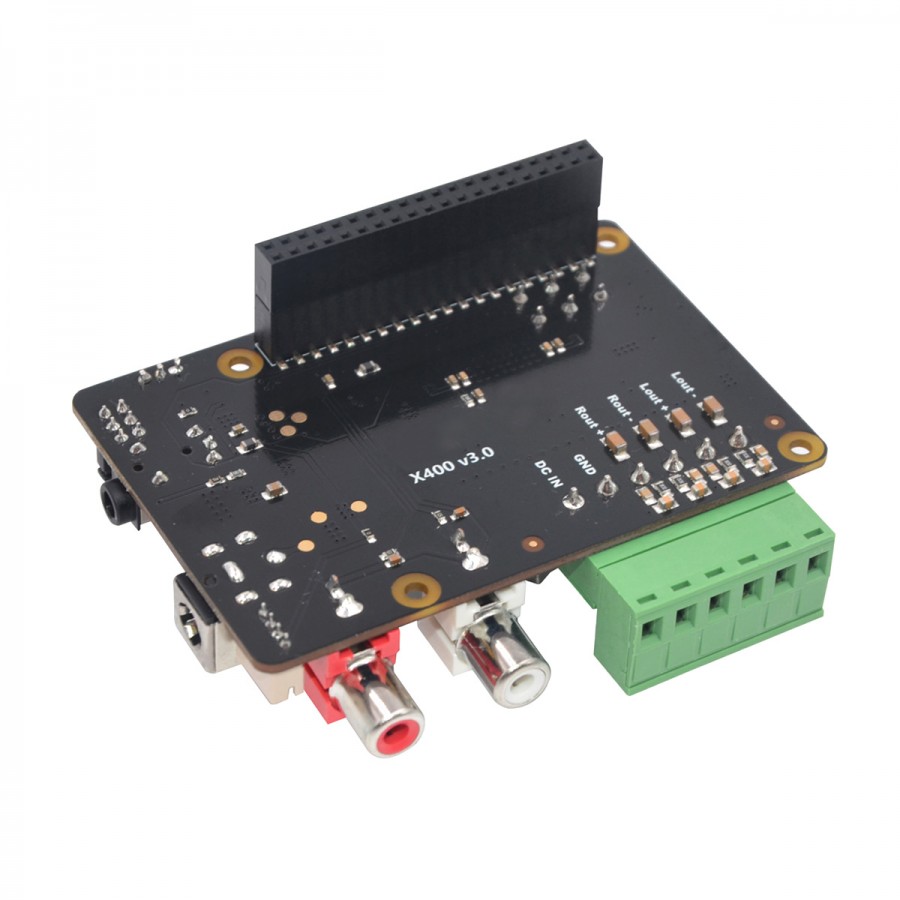

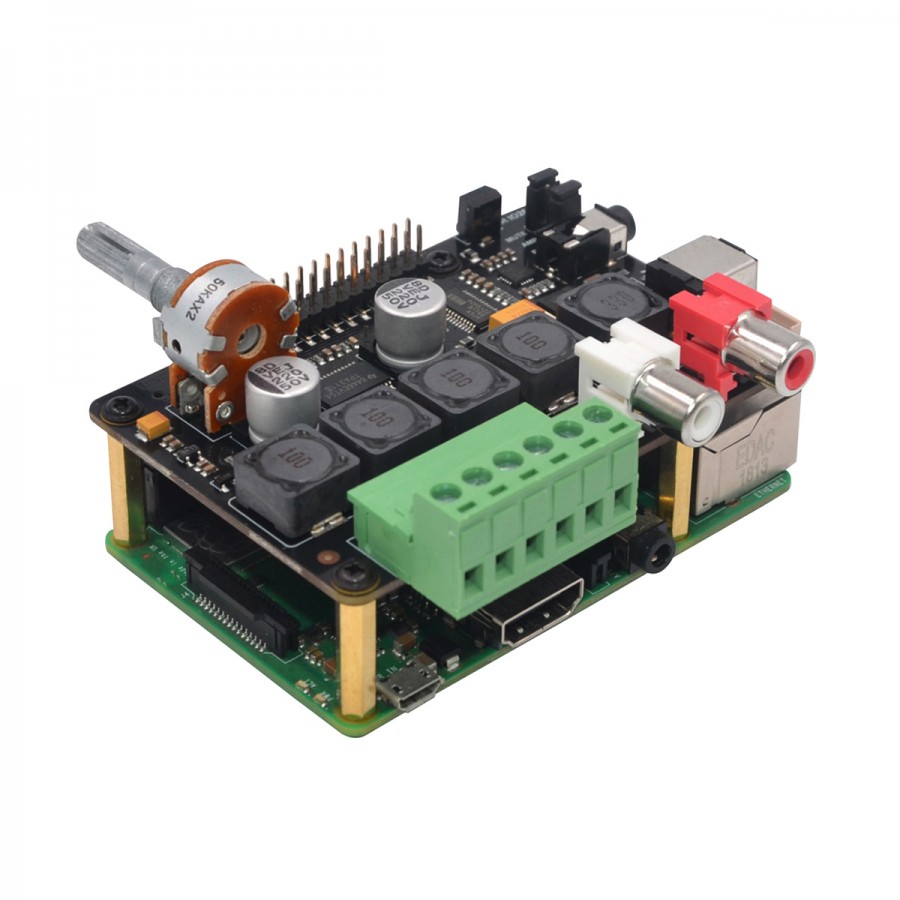

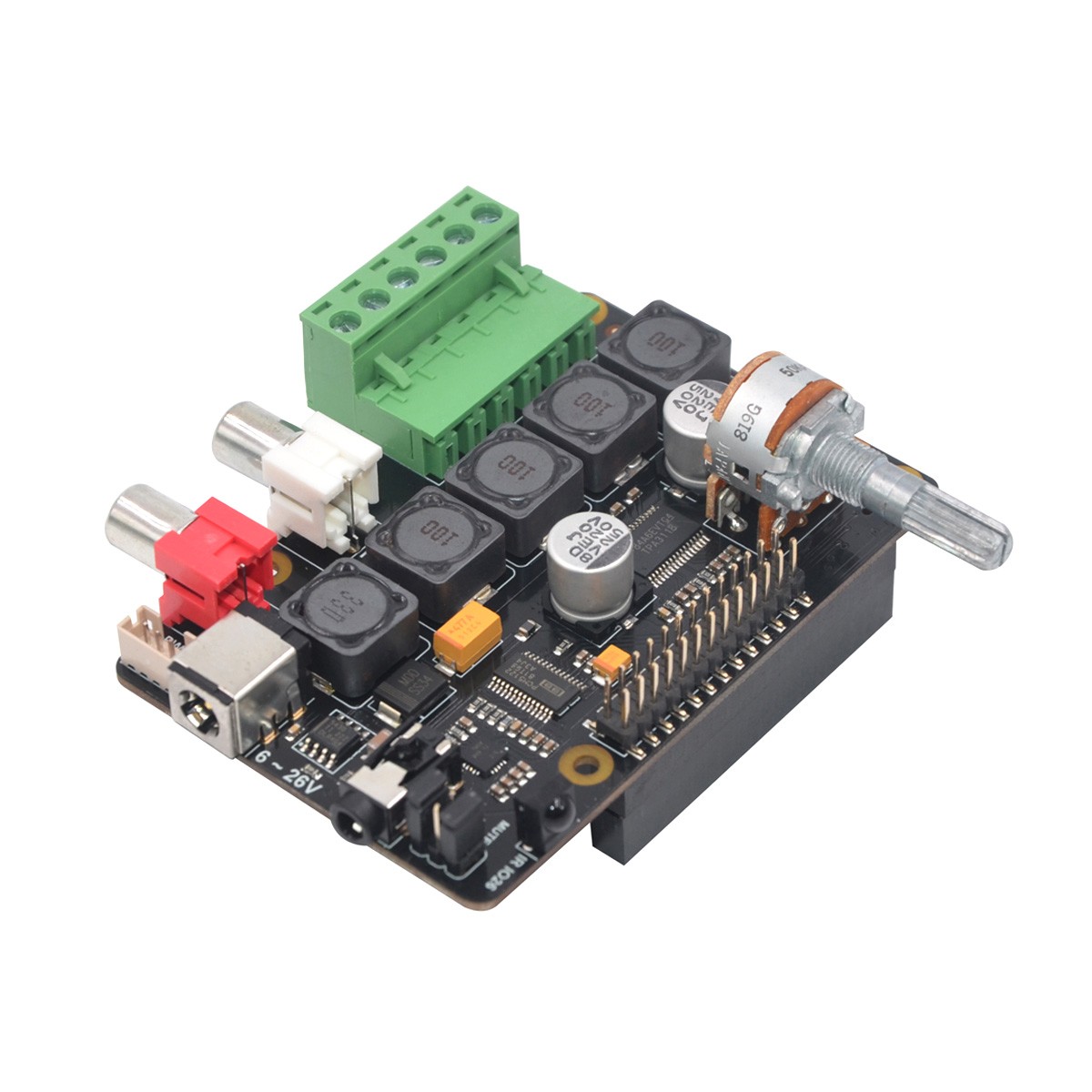

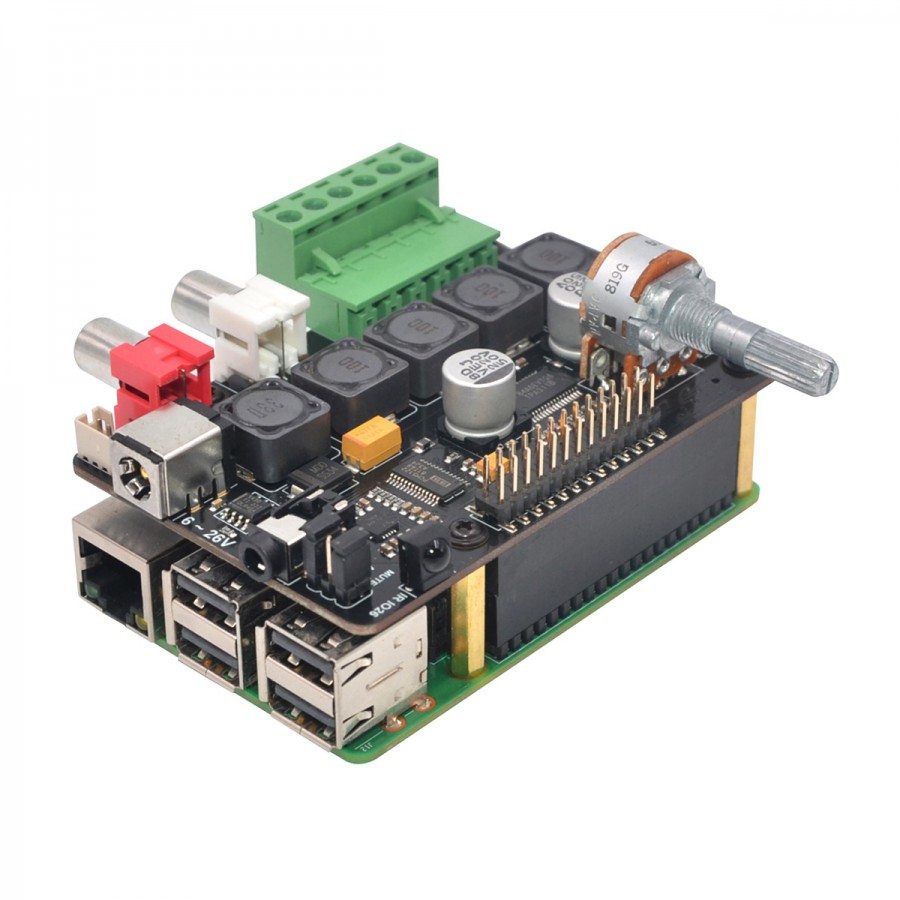

SUPTRONICS X400
Module DAC PCM5122 Amplificateur Class D TPA3118D2 TPA6133A 32bit 384kHz 2x30W 8 Ohm pour Raspberry Pi
Ce module d'extension X400 pour Raspberry Pi intègre à la fois un DAC, un amplificateur stéréo en Class D et un amplificateur casque. Celui-ci récupère le signal I2S de votre Raspberry Pi. Vous pouvez donc profiter de la connectique de votre SBC, à savoir ses entrées USB-A et réseau RJ45 pour profiter de votre musique en haute qualité, via un module de conversion Numérique / Analogique et amplification performant.
Note : Ce produit correspond uniquement au module DAC / Amplification X400. Le Raspberry Pi est vendu séparément.
DAC PCM5122 & Connectique
Le module X400 embarque une puce DAC TI Burr Brown PCM5122 ayant déjà fait ses preuves sur de nombreux systèmes HiFi. Celle-ci permet supporte la lecture de fichiers haute résolution, jusqu'en PCM 24bit 192kHz sur ce X400 pour une écoute d'une grande précision, tout en offrant une belle dynamique. Avec un SNR mesuré à 112dB et un THD à 0.0019%, cette puce DAC assure une restitution juste et fidèle. Par ailleurs, le X400 profite d'un régulateur de tension ultra faible bruit TI assurant un bruit de sortie inférieur à 10µVRMS et un convertisseur DC TI au rendement élevé jusqu'à 95%.
Pour sa connectique, le module X400 profite d'une entrée I2S via GPIO, permettant de récupérer les signaux de votre Raspberry Pi. Côté sortie, on retrouve un connecteur RCA stéréo, un Jack 3.5mm et des borniers pour une connexion direct à vos enceintes.
Amplification & Composants de qualité
Le X400 embarque deux puces d'amplification. La première est une TI TPA3118D2 capable de délivrer 2x30W sous 8 Ohm (@ 24VDC). La seconde correspond à la section d'amplification pour casque. Il s'agit d'une TI TPA6133A pouvant délivrer jusqu'à 142mW sous 16 Ohm sur sortie casque (Jack 3.5mm).
Le module intègre également volume un potentiomètre ALPS RK163 permettant un contrôle de volume fluide et précis. Le PCB est également doté d'un récepteur IR Vishay, qui vous permettra donc de contrôler votre système à distance avec une télécommande (vendue séparément). Enfin, le module laisse également à disposition un connecteur PH2.0 qui vous permettra d'ajouter au X400 un bouton ON/OFF (vendu séparément).
L'étage d'amplification peut être désactivé en reliant les contacts du jumper situé à côté de récepteur IR.
Note : Une fois l'OS installé, il est nécessaire de sélectionner le pilote HiFiBerry DAC.
Attention : Ne pas alimenter le Raspberry Pi via son connecteur Micro USB.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module DAC Amplificateur pour Raspberry Pi |
| Puce DAC | TI Burr Brown PCM5122 |
| Puce d'amplification | TPA3118D2 |
| Puce d'amplification casque | TPA6133A |
| Entrée | I2S |
| Sorties | 1x RCA Stéréo 1x Jack 3.5mm Borniers HP |
| Taux d'échantillonnage supportés | PCM jusqu'à 24bit 192kHz (I2S Raspberry Pi) |
| Type amplification | Class D |
| Puissance amplificateur | 2x30W @ 8 Ohm BTL 24VDC |
| Niveau de sortie analogique | 2V RMS |
| Puissance de sortie casque | 142mW @ 16 Ohm |
| SNR | 112dB |
| THD | 0.0019% |
| OS Compatibles | Volumio, piCorePlayer, Moode Audio Player, OSMC, OpenElec, Raspbien Jessie Pilote nécessaire : HiFiBerry DAC |
| Compatibilité hardware | Raspberry Pi 1 B+, Raspberry Pi 2 B, Raspberry Pi 3 B/B+, Raspberry Pi A+ |
| Potentiomètre | ALPS RK163 |
| Récepteur IR | Vishay |
| Connecteur PH2.0 | Permet la connexion d'un bouton ON/OFF (vendu séparément) |
| Général | |
|---|---|
| Alimentation (vendue séparément) | 6-26VDC 3A via Jack DC 5.5/2.5mm (convertie en 5.1V 3A pour alimenter le Raspberry Pi) |
| Dimensions PCB | 87 x 56mm |
| GPIO | LRCK : IO19 BCK : IO18 DATA : IO21 IR : IO26 AMP Mute : IO22 |
| Package | 1x Module X400 8x Vis M2.5*6mm 4x Entretoises M2.5*20mm |
| Entrées | I2S via GPIO |
| Sorties | Borniers enceintes |
| Sorties | RCA |
| Sorties | Jack 3.5mm |
| Puce DAC / ADC | PCM5122 |
| Taux d'échantillonnage max | 192kHz |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA6133A2 |
| Puissance (W) | 30.0 |
