AUDIO-GD D77
DAC Symétrique Double ES9038Pro FPGA Amanero 3x Accusilicon 318B 32bit 384kHz DSD
Il s'agit de la version 2019 équipée des toutes dernières horloges 318B de chez Accusilicon. Ces dernières offrent des perfomances accrues par rapport aux précédents modèles TCXO et permettent au DAC de fonctionner avec une précision redoublée
un DAC résolument haut de gamme
Audio-GD propose avec son DAC symétrique D77 un produit HiFi haut de gamme, destiné à fournir aux plus audiophiles une restitution de très grande qualité. Pour cela la marque ne lésine pas sur les moyens en intégrant des composants high-end : Double convertisseur ES9038Pro, FPGA Altera Cyclone, interface USB Amanero et trois horloges Accusilicon 318B.
Double DAC ES9038Pro
Le D77 se base donc sur deux puces ESS ES9038Pro pour offrir des performances audio élevées, en stéréo ou en mono. Ce convertisseur utilise l'architecture ESS HyperStream II et la technologie "Time Domain Jitter Eliminator", permettant d'obtenir un signal stable tout en réduisant drastiquement le jitter. Le DAC supporte également des fichiers hautes résolutions, jusque 32bit 384kHz et le DSD/DXD via ses entrées USB et I2S. Par ailleurs, le fait de proposer deux convertisseurs plutôt qu'un permet à la fois d'améliorer la plage dynamique (DNR) en mono à 140dB et le THD+N à -122dB. Par ailleurs, en mode mono l'appareil dispose donc d'un convertisseur par canal, ce qui permet d'améliorer le crossover (séparation de fréquences) et donc d'obtenir une scène sonore plus large et plus précise.
FPGA Altera Cyclone
Le couple de DAC ES9038Pro est directement soutenu par une FPGA Altera Cyclone. Celui-ci permet de séparer les données audio de chaque ES9038Pro en ils sont utilisés en mode mono. Il permet également de re-synchroniser le signal et placer les signaux dans un buffer FIFO pour assurer un jitter au plus bas en sortie. Le FPGA intègre également une interface SPDIF plus performante que celle disponible dans les ES9038Pro.
Interface USB Amanero et HDMI I2S
Comme à son habitude, Audio-GD fait le choix d'intégrer dans son appareil une interface USB Amanero Combo 384. Celle-ci supporte des taux d'échantillonage et bitrates élevés, jusqu'à 32bit 384kHz, ainsi que le DSD. Le DAC dispose également d'une entrée HDMI I2S, permettant de profiter également de ces taux d'échantillonage et bitrates. De quoi apprécier sa musique de la meilleure des manières.
Attention : Pour une utilisation de l'interface USB depuis un périphérique Windows, veuillez au préalable installer le driver suivant : Télécharger le driver USB Amanero.

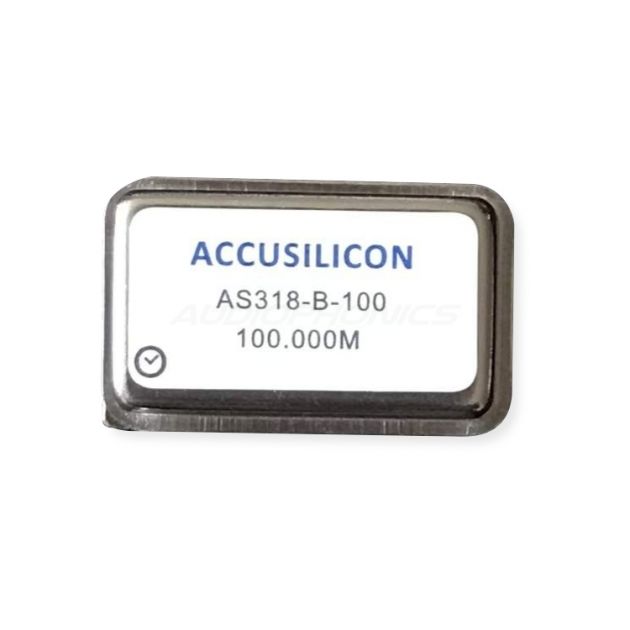

Triple 318B Accusilicon

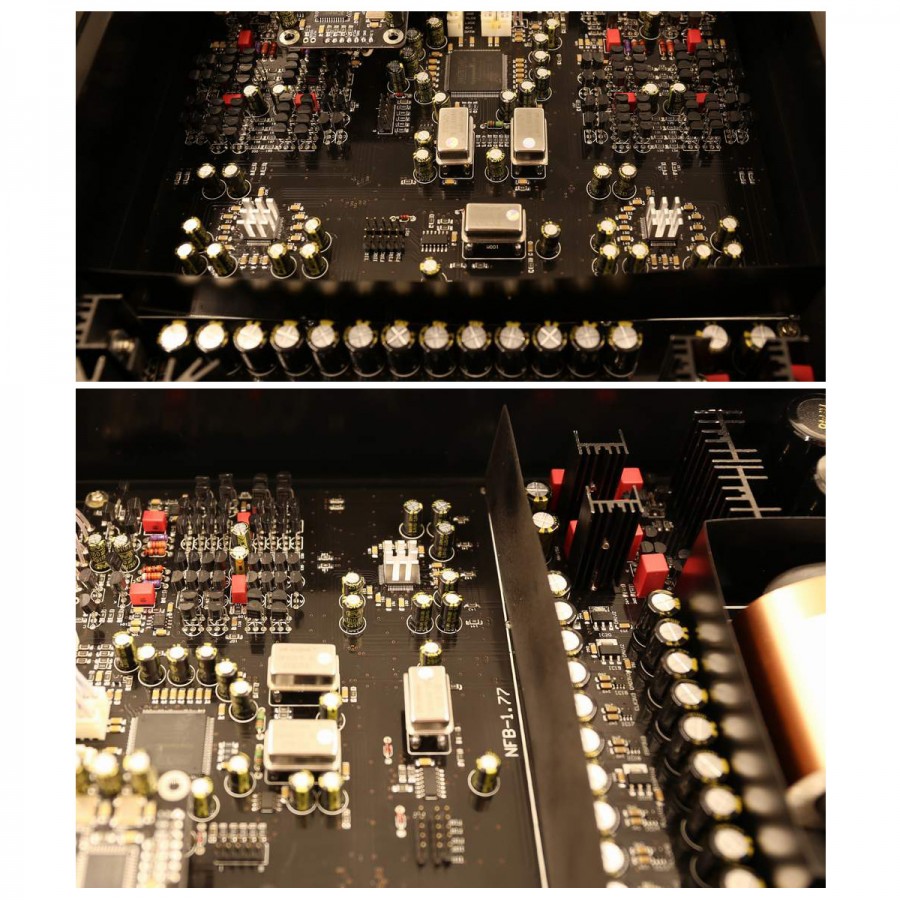

Afin d'assurer un signal avec un jitter au plus bas, l'Audio-GD D77 couple ses DAC ES9038Pro et son FPGA à une série de 3 horloges 318B.
Étage de sorties discret
Le dernier étage du DAC est son étage de sorties analogiques. Un point extrêmement important donc pour assurer une excellente qualité sonore. Pour cela celle-ci utilise un design basé sur des transistors discrets et des résistances Vishay. Les buffers de sortie sont des FET symétriques. D plus, les sorties ACSS fonctionnent en pure Class A et sans feedback, de façon à proposer un son le plus pur et fidèle possible.

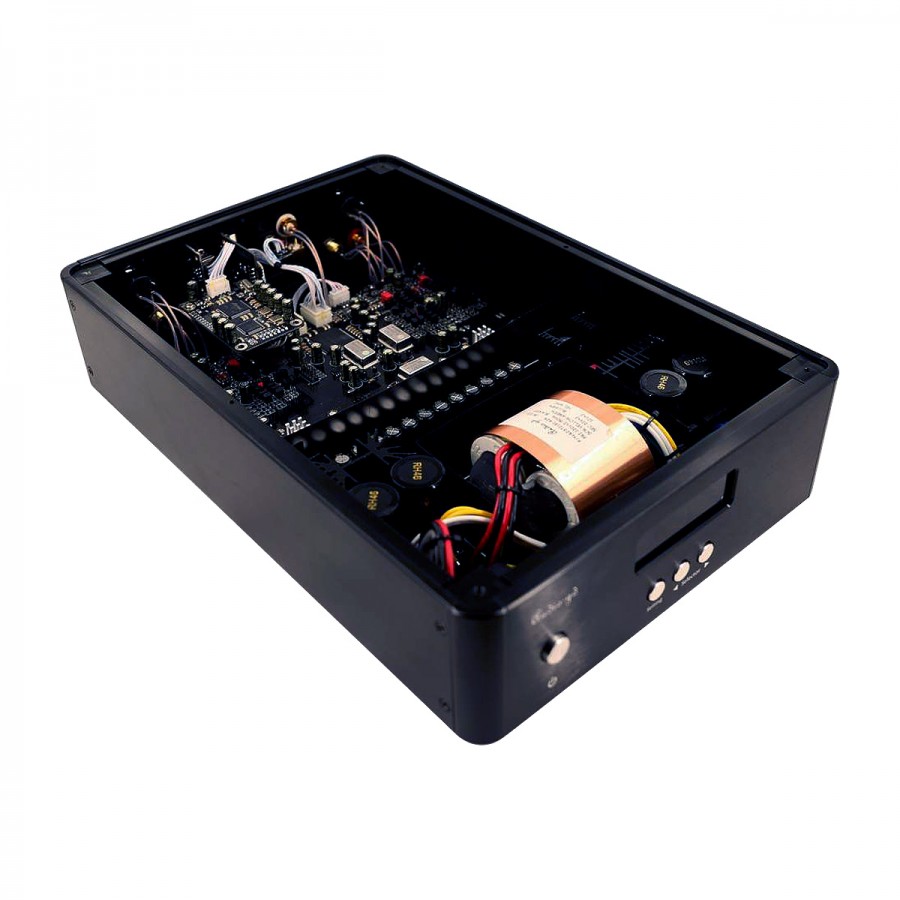

Une alimentation conséquente

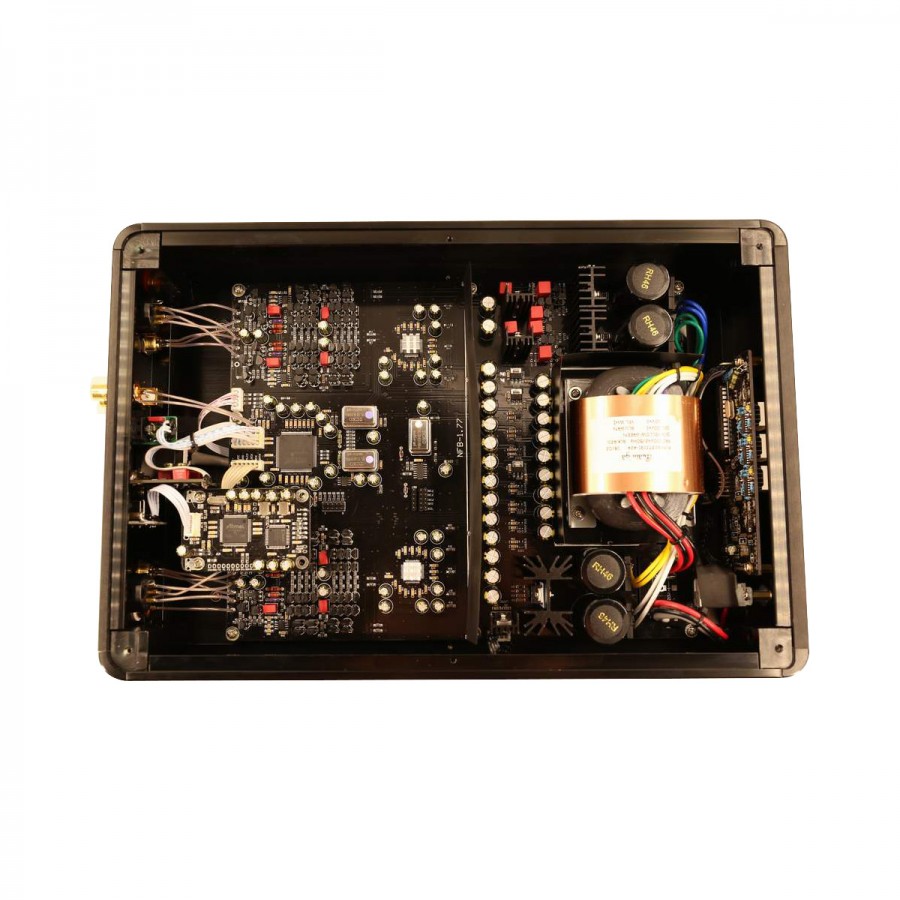

Le DAC d'Audio-GD comporte au total 14 groupes d'alimentations. 11 groupes d'alimentations linéaires ultra-rapides réunies sous forme d'alimentation double étages permettent au circuit numérique d'obtenir un signal d'alimentation propre.
De la même manière, 2 groupes d'alimentations en pure Class A permettent d'alimenter le circuit analogique.
Enfin, un circuit d'alimentation séparé permet d'alimenter le système d'affichage et de contrôle pour éviter les perturbations électriques.
Caractéristiques techniques
Spécifications |
---|
DAC | 2x ESS ES9038Pro |
FPGA | Altera Cyclone |
Horloges | 3x 318B Accusilicon |
SNR | > 120dB (Sortie XLR) |
THD | < 0.0003% |
Impédance de sortie | 4.7Ω |
Niveaux de sorties | RCA : 2.5V XLR : 5V ACSS : 2.2MA |
Sensibilité d'entrée | Coaxial : 0.5Vp-p 75Ω Optique : 19dBm |
Réponse en fréquence | 20Hz - 20kHz (< -0.1dB) |
Taux d'échantillonage | PCM via USB / I2S : Jusqu'à 384kHz DSD via USB / I2S : Jusqu'à DSD256 Coaxial : Jusqu'à 192kHz Optique : Jusqu'à 96kHz |

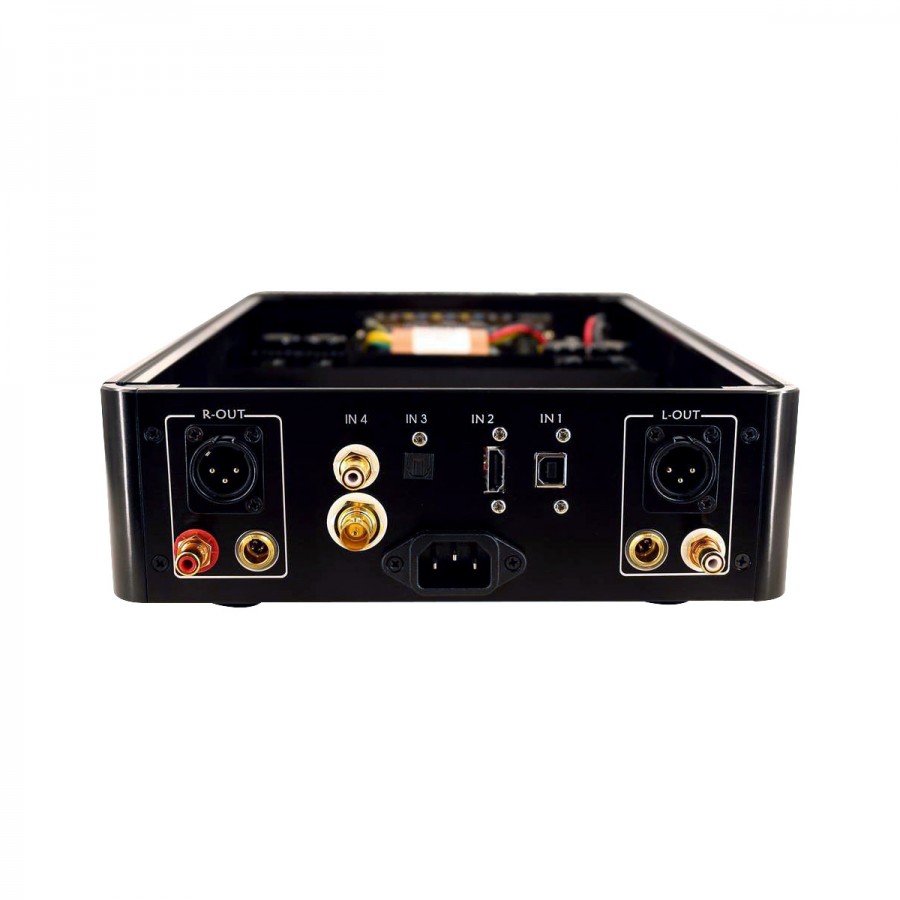

Connectique : Entrées |
---|
Coaxial SPDIF | 1x |
BNC SPDIF | 1x |
Optique Toslink | 1x |
I2S via HDMI LVDS | 1x |
USB (Amanero) | 1x |
Connectique : Sorties |
---|
ACSS Symétrique | 1x |
XLR Symétrique | 1x |
RCA Asymétrique | 1x |
Général |
---|
Systèmes d'exploitation supportés | Windows, OSX, Linux |
Consommation | 30W |
Dimensions | 240 x 360 x 80mm |
Matériau boîtier | Aluminium |
Couleur | Noir |
Accessoires | 1x Câble d'alimentation 1x Câble USB |
Configurations filtres numériques & Auto Dark Mode

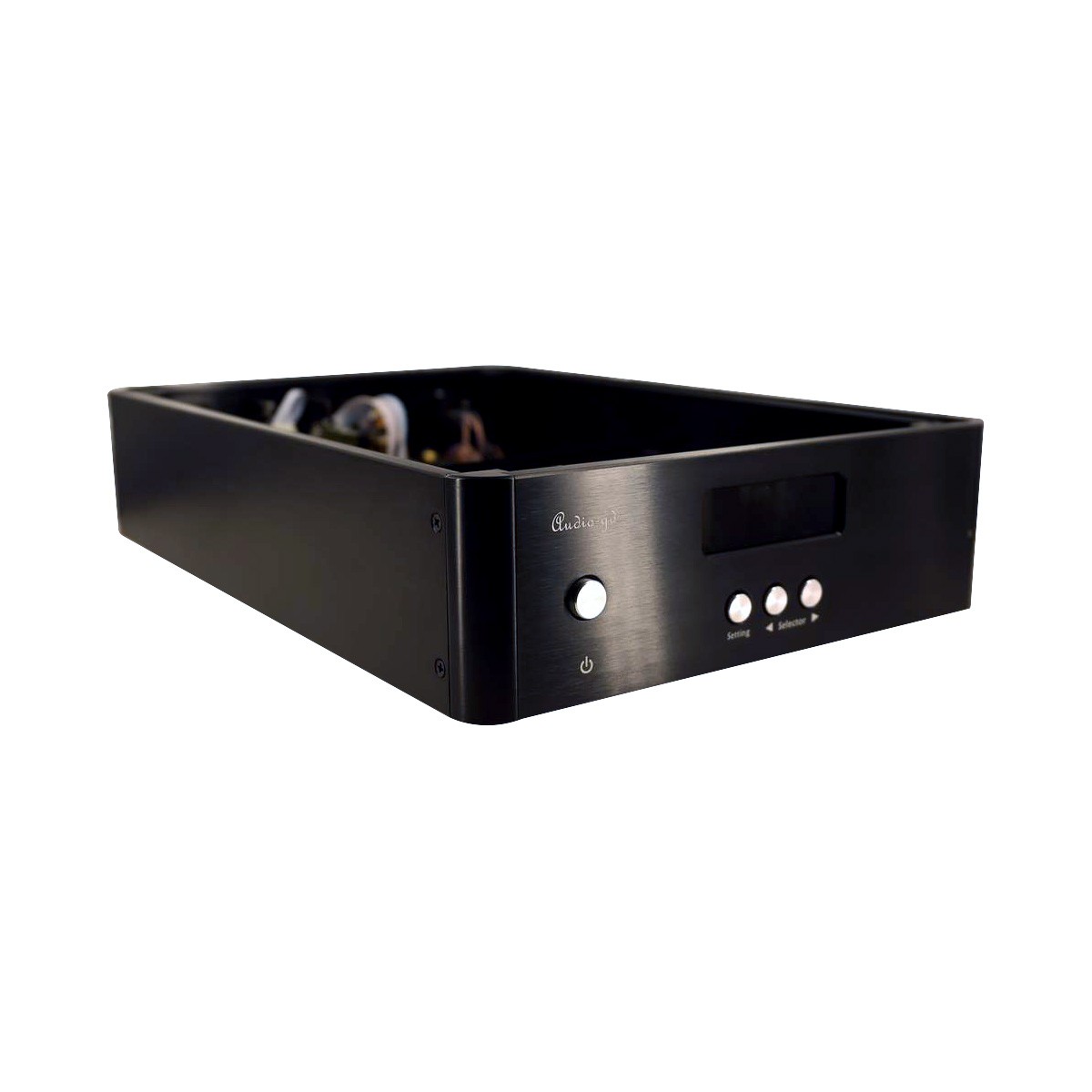

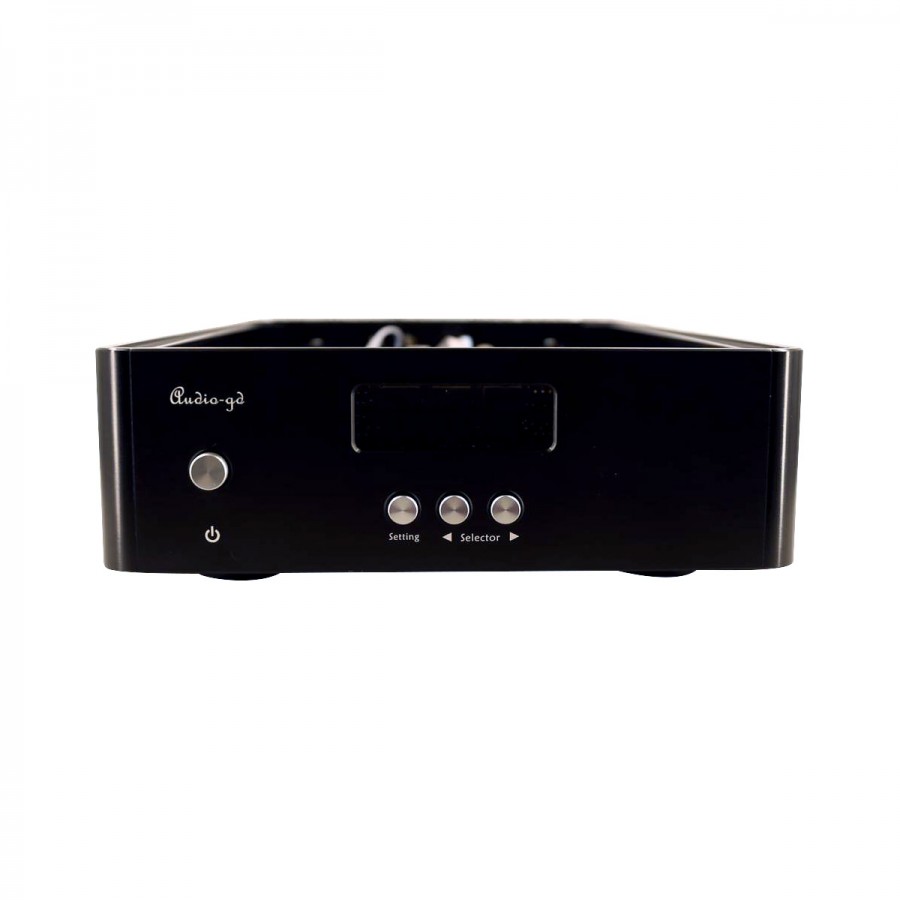

Pour modifier les filtres PCM et DSD, appuyez sur le bouton "Setting" une fois. L'affichage de gauche clignotera pendant quelques secondes. Après cela vous pourrez choisir un filtre PCM de 1 à 7 en utilisant les flèches gauche et droite. En appuyant de nouveau sur le bouton "Setting" l'affichage du milieu se mettra à clignoter pendant quelques secondes. Après cela, utilisez les flèches gauche et droite pour choisir un filtre DSD de 4 à 7.
Il est aussi possible de choisir un mode de mise en veille automatique de l'écran de l'appareil. Pour cela appuyez de nouveau sur le bouton "Setting". L'affichage de gauche et de droite se met à clignoter quelques secondes. En appuyant sur la flèche de droite, l'écran affichera ON ou OFF. En choisissant OFF, l'écran s'éteindra automatiquement après 10 secondes sans appuyer sur un bouton. En choisissant ON, l'écran reste constamment allumé.
DISPLAY (MIDDLE) | DSD FILTERS |
---|
4 | 47K |
5 | 50K |
6 | 60K |
7 | 70K |
DISPLAY (LEFT) | PCM FILTERS | FIR2 | FIR3 |
---|
1 | Fast roll-off, Linear | ON | ON |
2 | Slow roll-off, Linear | ON | OFF |
3 | Fast roll-off, Minimum | OFF | ON |
4 | Slow roll-off, Minimum | OFF | OFF |
5 | Fast roll-off, Apodizing | ON | ON |
6 | Fast roll-off, Hybrid | ON | ON |
7 | Brickwall fire | OFF | OFF |
Mapping I2S / LVDS |
---|
Vous trouverez une synthèse des principaux pinouts I2S Sur LVDS en suivant ce lien. |
