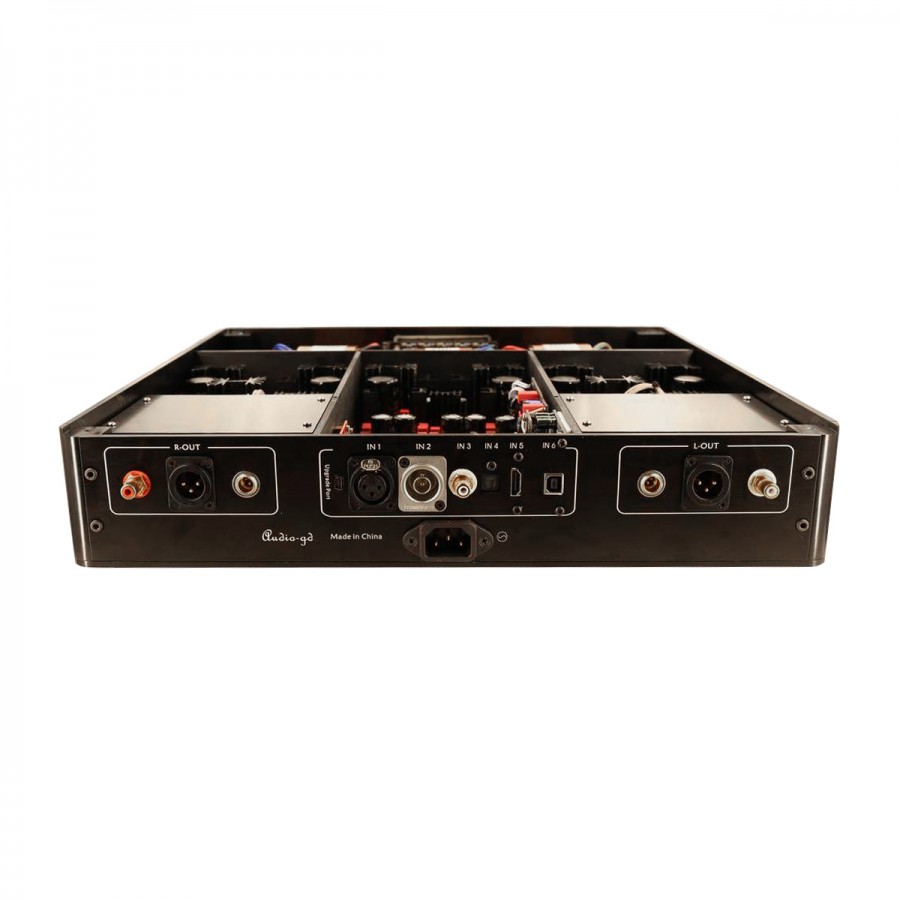

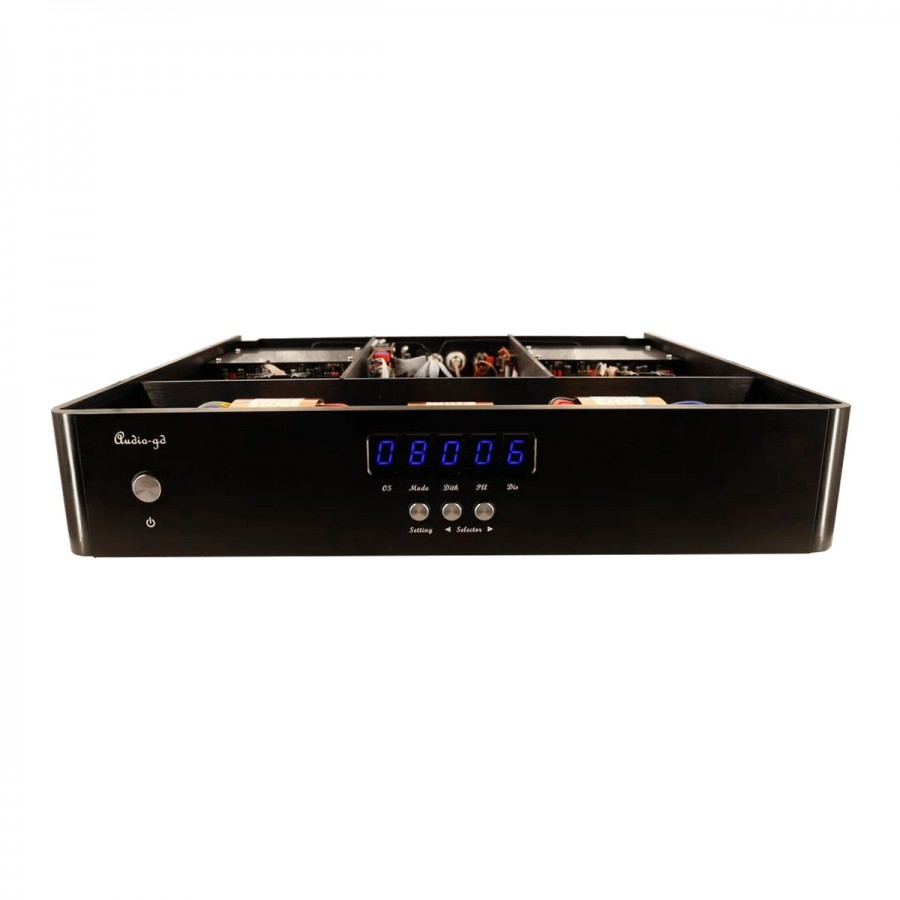

Design R2R

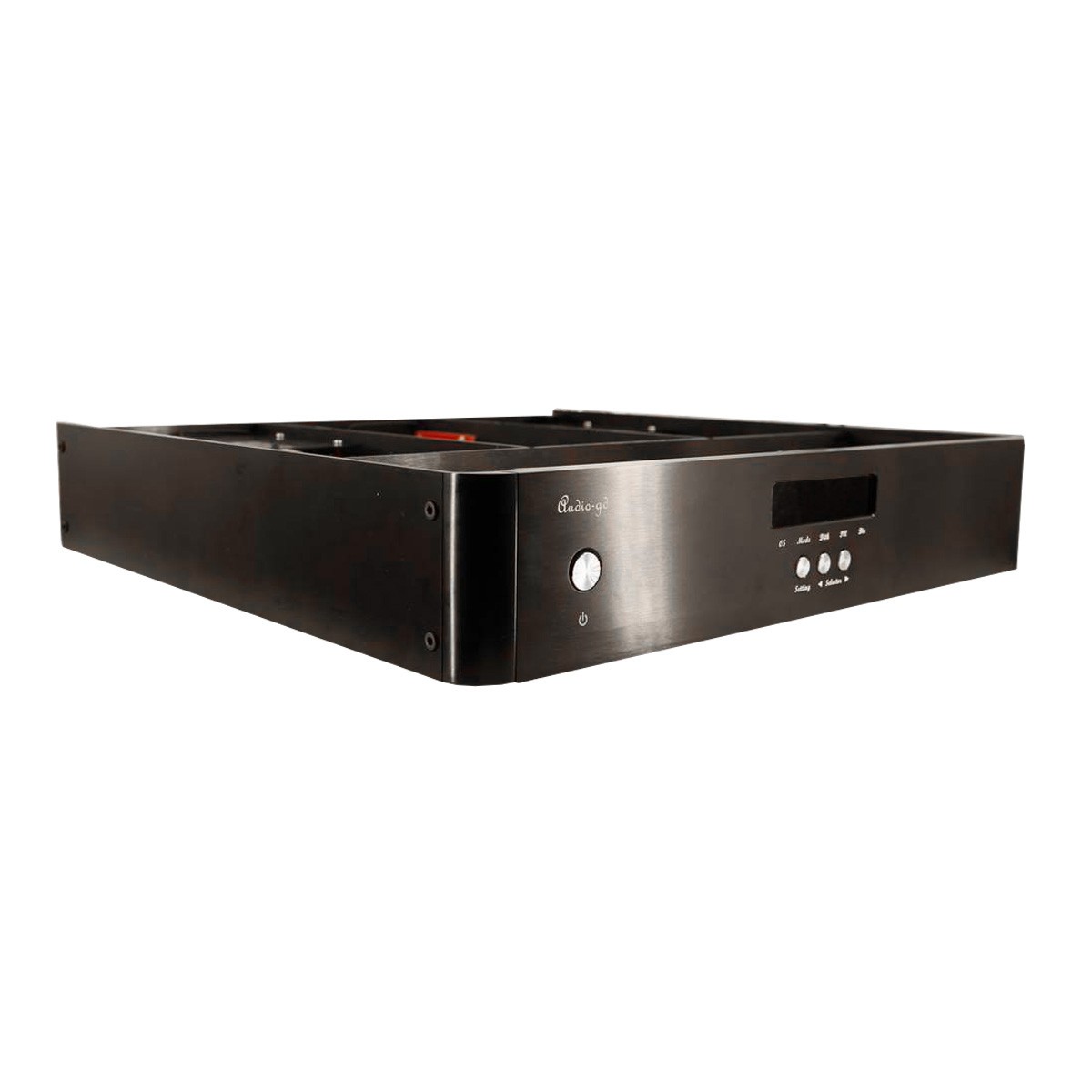

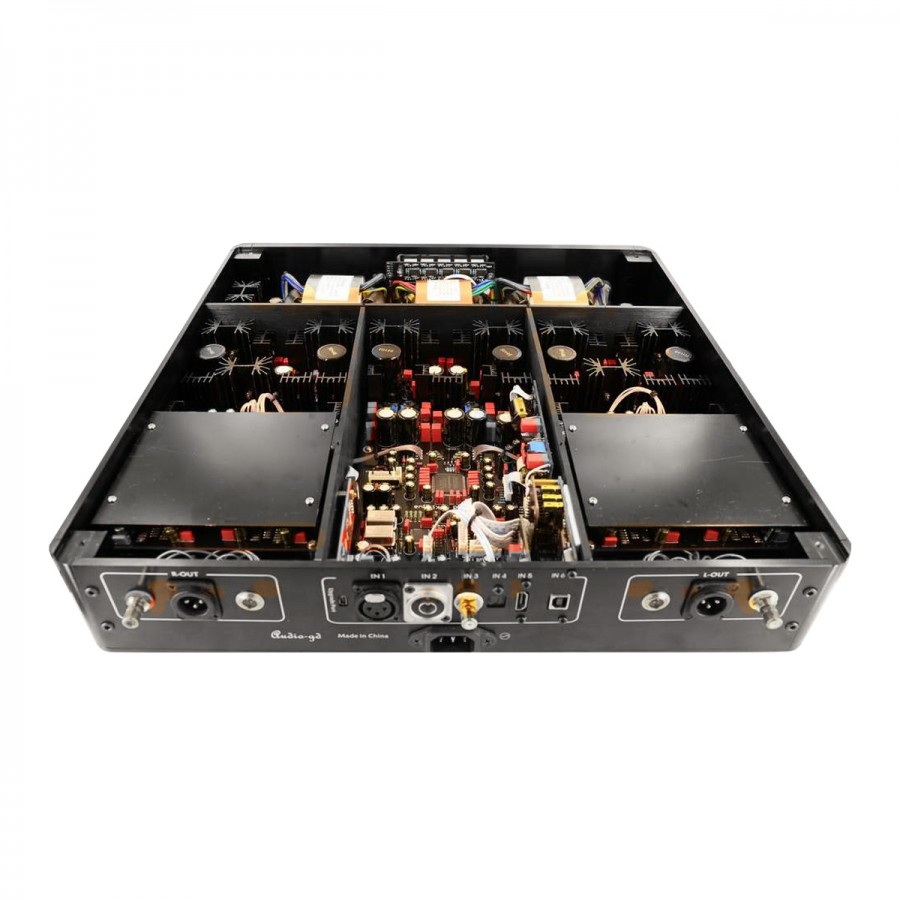

Le R-7 est un DAC R2R, un design devenu populaire grâce à des atouts sonores indéniables, notamment lorsque intégré dans des produits high-end. S'il existe plusieurs méthodes pour concevoir un DAC R2R impactant à la fois les performances et la complexité de conception, Audio-GD fait comme à son habitude le choix de la très haute qualité.

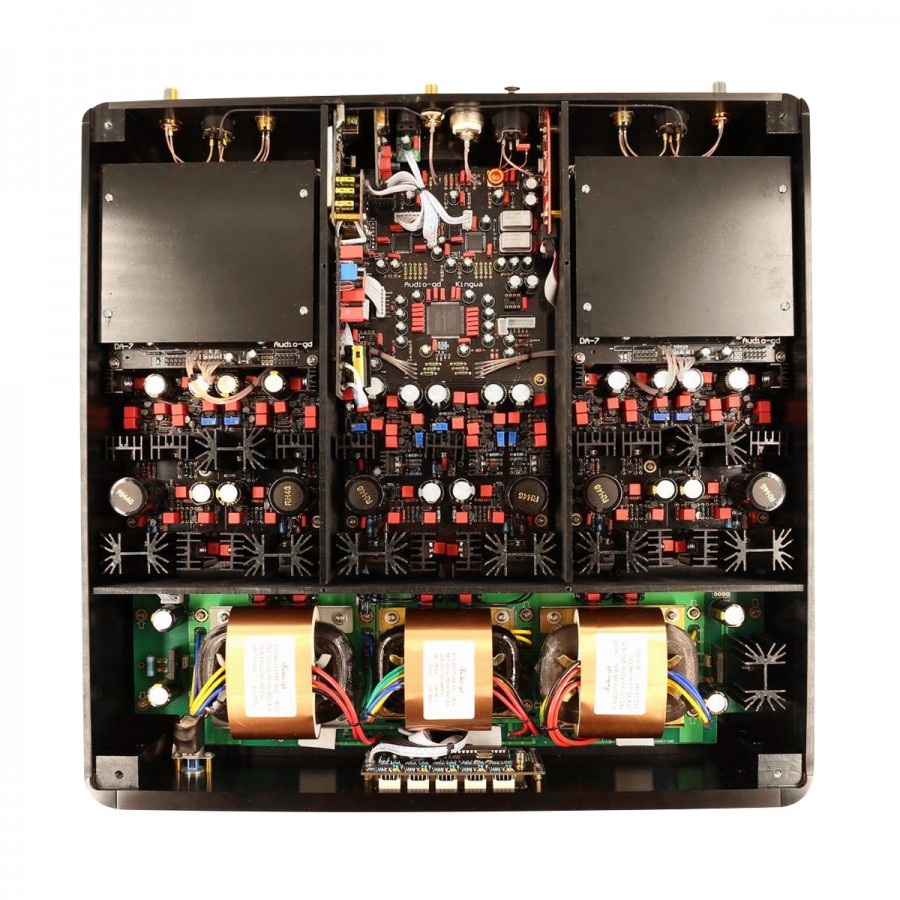

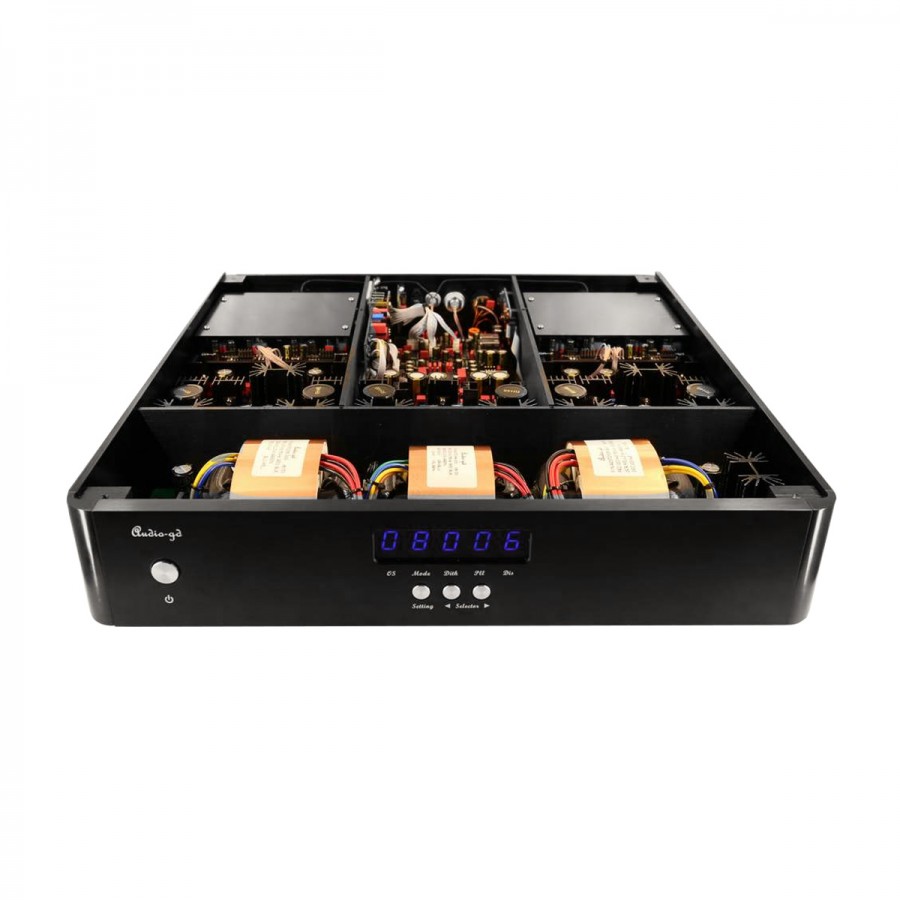

Le design choisi par la marque commute les résistances ultra-faible tolérance en parallèle et une puce FPGA ultra-rapide vient corriger l'échelle R2R. Ce design permet de contrôler et corriger distinctement chaque bit pour atteindre des performances incroyables. De plus, avec cette structure en parallèle un unique cycle d'horloge permet de traiter toutes les données, là où un montage en série en demanderait de 8 à 24. Grâce à cette architecture, Audio-GD permet à son R-7 de corriger les imperfections des montages R2R basiques, à savoir celles causées par la tolérance des résistances.

Principaux avantages des DAC R2R Ladder discrets :

• Le R2R ne convertit pas le signal d'horloge dans le signal de sortie.
• Le R2R est moins sensible au jitter.
• Le R2R permet d'obtenir un signal de sortie plus précis.

Traitement du signal ultra rapide

Les puces FPGA, maintenant largement utilisées dans le monde de l'audio, permettent un contrôle total du hardware par une couche software. Un des avantage majeur de cette technologie est la possibilité d'effectuer facilement des mises à jour, permettant ainsi d'améliorer l'appareil sans avoir à forcément remplacer des composants. Il s'agit donc d'une solution à la fois performante et flexible.

Dans le R-7, le FPGA se charge de 3 points majeurs :

• Le FPGA agît comme une excellente interface SPDIF hautes performances, bien plus efficace qu'une puce classique.
• Il permet d'effectuer un re-clocking complet avec un design FIFO applicable sur chaque entrée. De cette manière les données en sortie sont totalement synchronisées avec le signal d'horloge pour réduire largement le jitter.
• Le FPGA intègre également un oversampling 2x, 4x et 8x ainsi que des filtres digitaux et 4 modes NOS différents.
