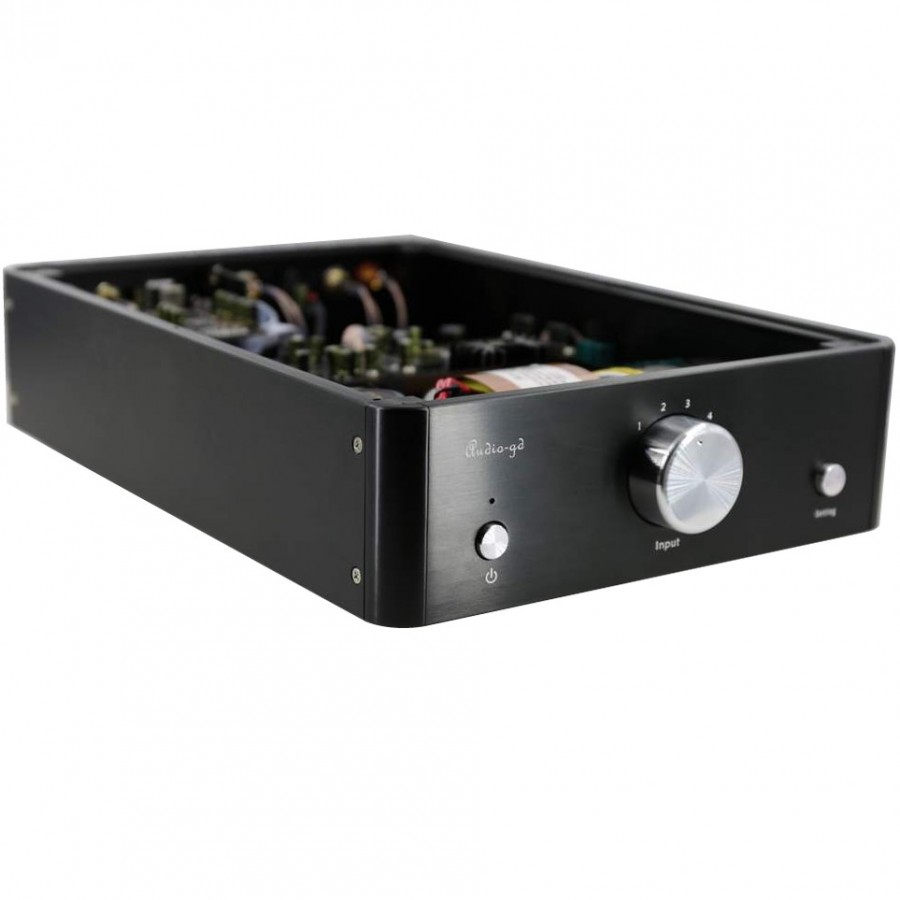

AUDIO-GD R2R 2 DAC DSP FPGA USB AMANERO HDMI I2S 24bit 384Khz TCXO

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 81 points de fidélité


Référence : 12261
Nouveau produit

819,00 €TTC

682,50 € HT
dont 0,05 € d'éco-participation

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit


Informations

AUDIO GD R2R 2 FPGA LADDER DAC

Audio-GD R2R 2 FPGA LADDER DAC

AUDIO GD repousse les limites proposant un DAC 24BIT 384khz reposant sur la technologie R2R corrigée par DSP FPGA. le DAC R2R 2 propose un redoutable rapport plaisir prix toujours allié avec les choix techniques qui font de AUDIO GD aujourd'hui un acteur incontournable des convertisseurs Haute Définition.

L'avantage des DAC R2R discret

Un DAC R2R discret est reconnu pour être supérieur à un montage en puce R2R intégré comme des PCM1704K ou AD5791 offrant un médium aigu plus naturel à l'écoute. Les avantages techniques sont : Les DAC R2R filtrent les bruits d'horloges qu'on ne retrouve pas sur le signal analogique. Les DAC R2R sont moins sensible au jitter sur les défintions de 16bit. Le signal analogique est théoriquement plus précis qu'un DAC basé sur la technologie Delta Sigma.


Un processeur DSP FPGA

Le DSP FPGA implanté dans le DAC AUDIO GD R2R 2 permet de palier à l'imprécision des résistances au delà de 16/21 bit. On bénéficie ainsi d'une haute précision même en Haute Définition 24 bit 384khz. Ces qualités techniques sont aussi : un meilleur traitement provenant des entrées SPDIF ( coaxial, optique ) supérieur aux interfaces intégrées habituelles ( WM8505, DIR9001 ) grâce à une puissance de calcul plus rapide et des étages tampons FIFO réduisant le jitter de manière drastique.

Audio-GD R2R 2 FPGA LADDER DAC

Des étages analogiques en pure classe A

Basé sur une expertise de plus de 20 ans, kingwa concepteur de AUDIO GD excelle dans la création d'étages analogique sans contre réaction. Le circuit de sortie du DAC R2R 2 bénéficie de ce long travail de recherche incéssant avec des étages entièrement en transistors discret triés et appairés. Il n' y a aucun composants de surfaces et le minimum de composants sur le trajet du signal. Les derniers étages buffer sont à transistors single ended de type FET à large bande passante sur deux étages en paralléle garantissant une faible impédance de sortie. cette dernière partie ne comporte aucun condensateurs sur le trajet du signal. Bien-sur ce convertisseur dispose des sorties haute vitesse à étage ACSS à haut courant. Il n'y a aucun relais sur le circuit analogique dans le pur esprit "less is better".

Une alimentation linéaire surdimensionée à faible bruit

Un bon DAC n'est rien sans une alimentaion de qualité produisant le plus faible bruit parasite possible. le R2R 2 dispose d'un transformateur de type R core à faible rayonnement à triple enroulement pour les étages numérique, analogique gauche et droite. La distribution de chaque de tension se fait sur 8 rails séparés et 5 groupes de régulation en pure classe A produisant un très faible bruit et une réponse impulsionnelle rapide.

Audio-GD R2R 2 FPGA LADDER DAC

Caractéristiques techniques

Spécifications
DAC24bits 384kHz à échelle R2R
Sensibilité entrée numériques0.5V p-p (75Ω Coaxial), 19dB sur optique Toslink
Taux de distorsion par harmonique0.003% sur 20 à 20kHz non pondéré
Bande passante20 à 20kHz
Niveau de tension en sortie2.5V (RCA), 2 mA (ACSS)
Rapport signal bruit108dB
Impédance de sortie10Ω (RCA)
Ajustement oversampling par jumperX2, X4, X8
Mode Non Over Sampling (NOS)Par jumper
Taux d'échantillonnages par entrées numériques
USB et HDMI LVDS I2SPCM 44.1kHz - 384kHz à 16-32bits
USB et HDMI DSDDSD64 à DSD256
Entrée SPDIF Coaxiale24bits max 44.1kHz-192kHz
Entrée SPDIF Optique24bits max 44.1kHz - 96kHz
USB CompatibleWindows 7, 8, 8.1, 10 (nécessite un driver), MAC OS 10 et Linux
Horloge interne
HorlogesDouble horloges TCXO haute précision
Divers
AlimentationAlimentation linéaire à 3 secondaires avec 5 groupes, régulations faible bruit en pure class A
Dimensions240 x 320 x 80mm
Poids5kg
Accessoires1x câble USB, 1x câble secteur IEC

Mapping I2S / LVDS
Vous trouverez une synthèse des principaux pinouts I2S Sur LVDS en suivant ce lien.

Caractéristiques
EntréesCoaxial SPDIF
EntréesI2S via HDMI
EntréesOptique Toslink
SortiesRJ45
SortiesACSS
Puce DAC / ADCR2R LADDER DAC
Taux d'échantillonnage maxDSD256
Taux d'échantillonnage max384kHz
CouleurNoir
