Le Musician Pegasus se présente comme un magnifique et particulièrement performant DAC, profitant d'une architecture R2R soignée. Intégrant les meilleures technologies actuelles, l'appareil profite d'une alimentation faible bruit, d'un buffer FIFO, du traitement du signal par FPGA et d'un filtre FIR. Il est ainsi capable de décoder des taux d'échantillonnages très élevés, jusqu'au PCM 32bit 1536kHz et DSD1024 via ses entrées USB et I2S. L'interface USB est d'ailleurs gérée par un MCU STM32F446 avec driver Thesycon. L'ensemble est intégré dans un massif boîtier en Aluminium.
Une connectique plus que complète
Le Musician Pegasus met à votre disposition la plupart des connectiques communes aux appareils HiFi actuels. On retrouve donc en entrée de l'USB-B, de l'I2S via HDMI LVDS, de l'AES/EBU, de l'Optique Toslink et du Coaxial. Côté sorties, l'appareil propose du RCA asymétrique et du XLR symétrique, cette dernière sortie étant bien évidemment recommandée pour profiter du plein potentiel de l'appareil.
Il n'est pas recommandé d'utiliser simultanément les sorties XLR et RCA, ces dernières étant partagées.
1 | Sélection d'entrée |
2 | Bouton Power |
3 | Bouton NOS |
4 | Sortie RCA canal droit |
5 | Sortie XLR canal droit |
6 | Sortie XLR canal gauche |
7 | Sortie RCA canal gauche |
8 | Entrée I2S via HDMI |
9 | Entrée coaxiale |
10 | Entrée Optique Toslink |
11 | Entrée AES |
12 | Entrée USB-B |
13 | Connecteur d'alimentation |

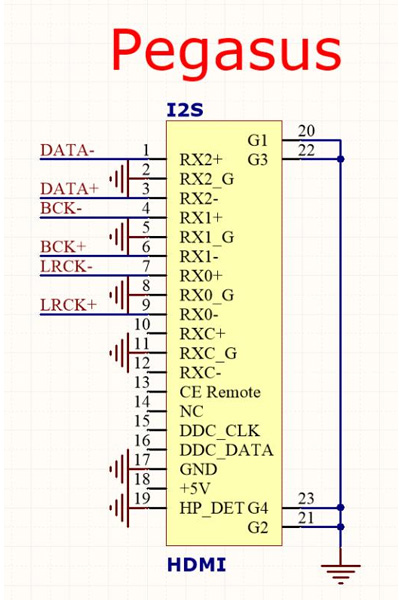

Configuration du pinout I2S
Afin de se rendre compatible avec le plupart des appareils, le Musician Pegasus propose plusieurs configurations de son pinout I2S. Pour modifier ce paramètre, suivez les étapes ci-dessous :
- Sélectionnez l'entrée I2S.
- Maintenez appuyé le bouton NOS pendant 3 secondes jusqu'à ce que l'indicateur lumineux de l'I2S clignote.
- Appuyez de nouveau sur le bouton NOS pour changer de mode I2S.
- Une fois le bon mode sélectionné, l'appareil valide le paramètre et quitte automatiquement le paramétrage.
Si le réglage ne permet pas d'obtenir un son satisfaisant (par exemple si un sifflement se fait entendre), cela ne peut être considéré comme un défaut de fonctionnement de l'appareil mais simplement d'une incompatibilité. La solution recommandée est d'utiliser un câble HDMI personnalisé, adapté au pinout de votre appareil à brancher et du Pegasus.
