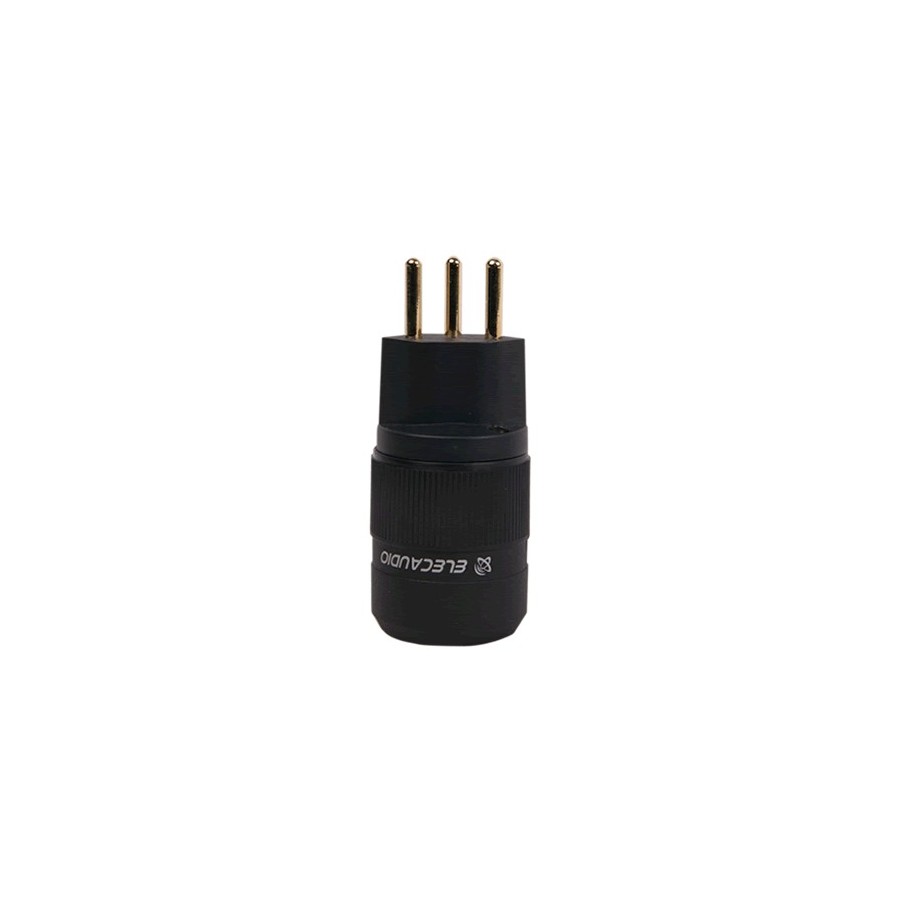

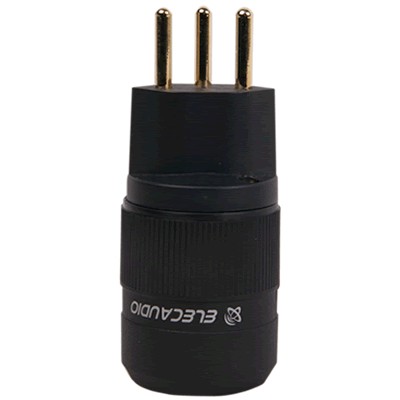

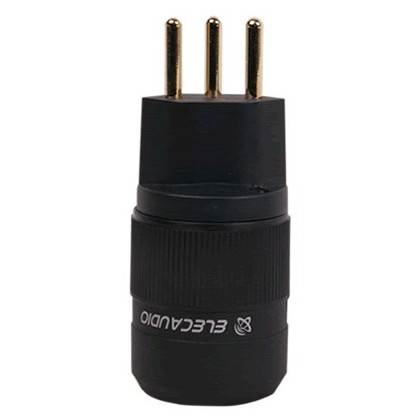

La prise Schuko de référence CH-22G se distingue au premier coup d'oeil par son corps en nylon noir anthracite à la finition impeccable et aux proportions idéales.
Frappé d'une sérigraphie argentée au couleur de la marque, ce châssis permet de recevoir les câbles les plus sophistiqués dont le diamètre s'avère souvent incompatible avec les prises secteur conventionnelles.
Avec sa bague d'insertion limitant le diamètre à 17mm , secondée d'un serre câble en caoutchouc flexible venant parfaire l'intégration, le CH-22G accueille sans difficulté des câbles de fort diamètre de l'acabit du CS-331B, le câble secteur triple blindage du même constructeur.
Summum du raffinement, toute les pièces métalliques, et notamment les pôles de contact et la mise à la terre, ont bénéficié d'un Or 24K.
Cette technique permet d'assurer aux connecteurs un revêtement parfaitement lisse et uniforme, totalement débarrassé des imperfections inhérentes à un plaquage monocouche.
Visuellement, la différence est flagrante, et ce surcroît de zèle dans l'usage de métaux précieux profite également à la longévité du CH-22G immunisé contre toute forme d'oxydation.
Les bornes de liaison internes méritent également que l'on s'y attarde : Dotées de larges vis de fixation, et donc ne nécessitant aucune soudure, elles sont capables de recevoir des conducteurs de très gros diamètre (jusqu'à 12mm² de section!)
La vis étant en contact direct avec le câble, il est conseillé d'utiliser des embouts cuivre pour protéger du cisaillement.
On appréciera enfin le petit schéma directement gravé au sein de la prise, et qui renseigne sur la longueur optimale de câble à dénuder. Puisque l'on vous dit que rien n'a été laissé au hasard...
Spécifications :
- Prises SEV 1011 3 Contacts à Visser
- Plaquage : Or 24K
- Composition des contacts : Alliage de laiton avec 58% de cuivre
- Section Maximale des Conducteurs : 12mm² (4mm de Diamètre)
- Diamètre Maximum du Câble : 17mm
- Tension/Voltage : 16A / 250V
- Longueur Totale : 90mm
- Diamètre : 38mm
- Poids : 120g
Schéma de Câblage
