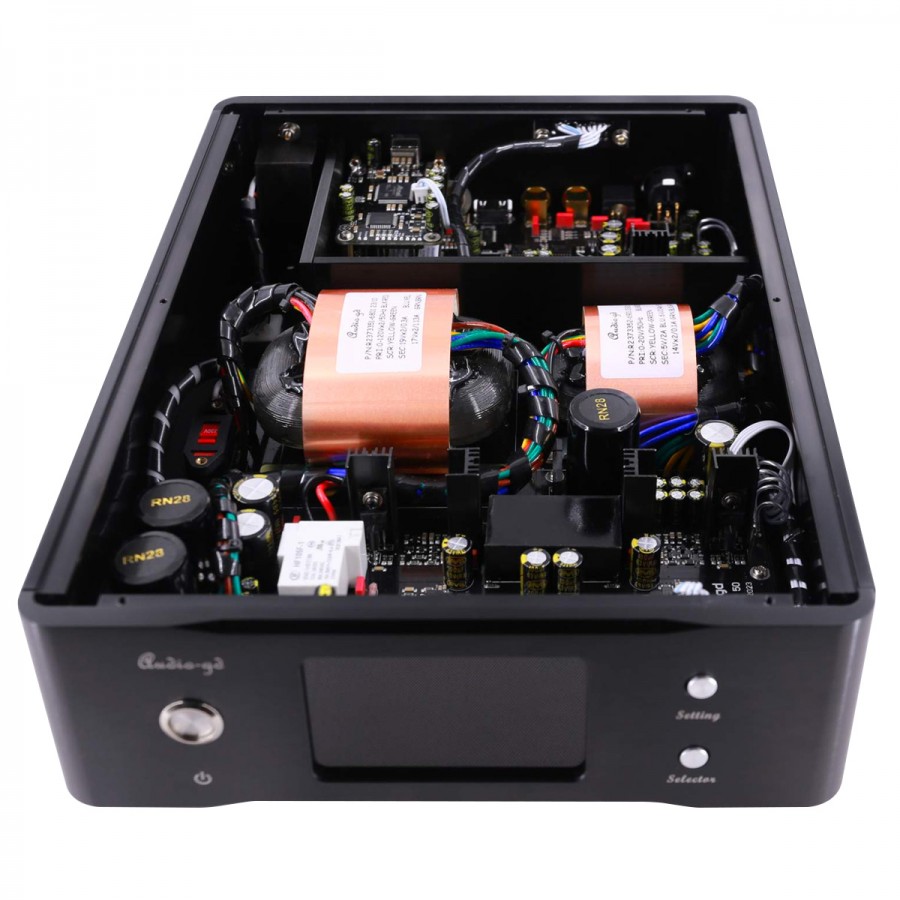

AUDIO-GD DI-24HE Interface Digitale

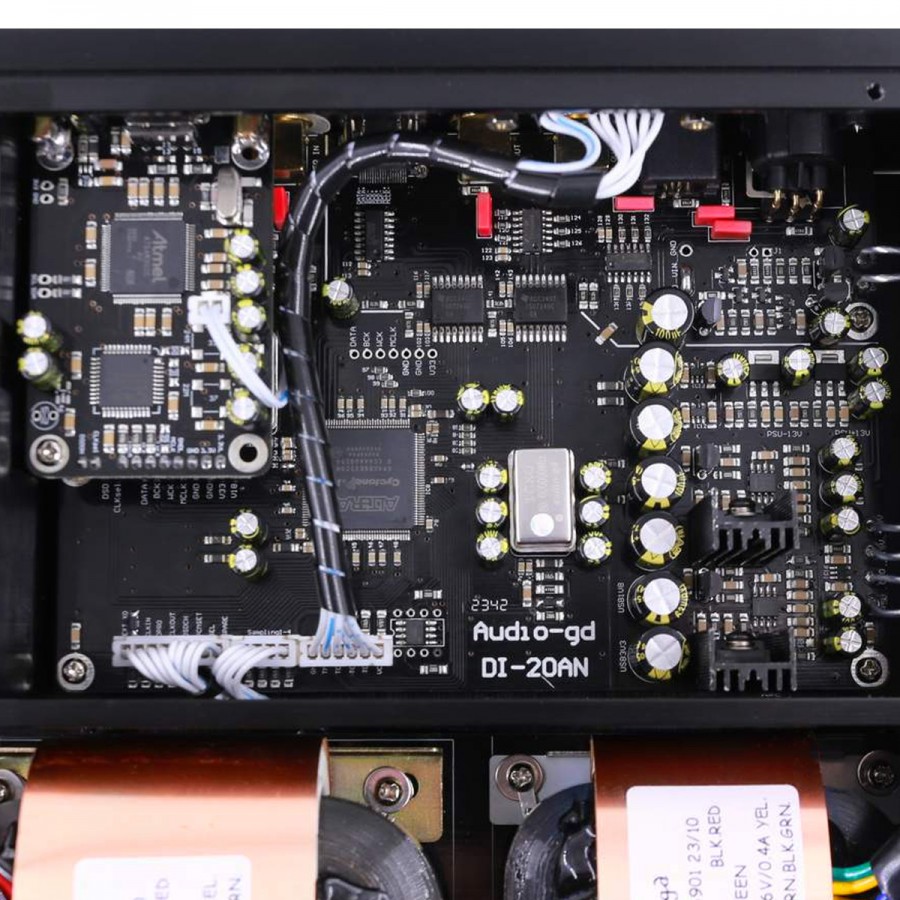

L'interface digitale Audio-GD DI-24HE est basée sur un module USB Amanero Combo 384 couplé à une paire d'horloges Accusilicon 90/98MHz. Le circuit est conçu pour offrir pléthore d'options vis-à-vis des stratégies d'utilisation des horloges : interfaçage à partir des horloges internes, exploitation d'une horloge externe (mode esclave) ou bien déport de l'horloge interne vers un appareil tiers (mode maître). Ce type de circuit autorise des intégrations au sein de systèmes audio très avancés.

Un circuit logique FGPA Altera est en charge de générer le signal en sortie. Cette puce haute fréquence est isolée de l'interface USB afin d'éviter tout bruit parasite tant au niveau de la conversion du signal que de la précision des signaux d'horloge.

Audio-GD DI-24HE : Nouvelles fonctionnalités

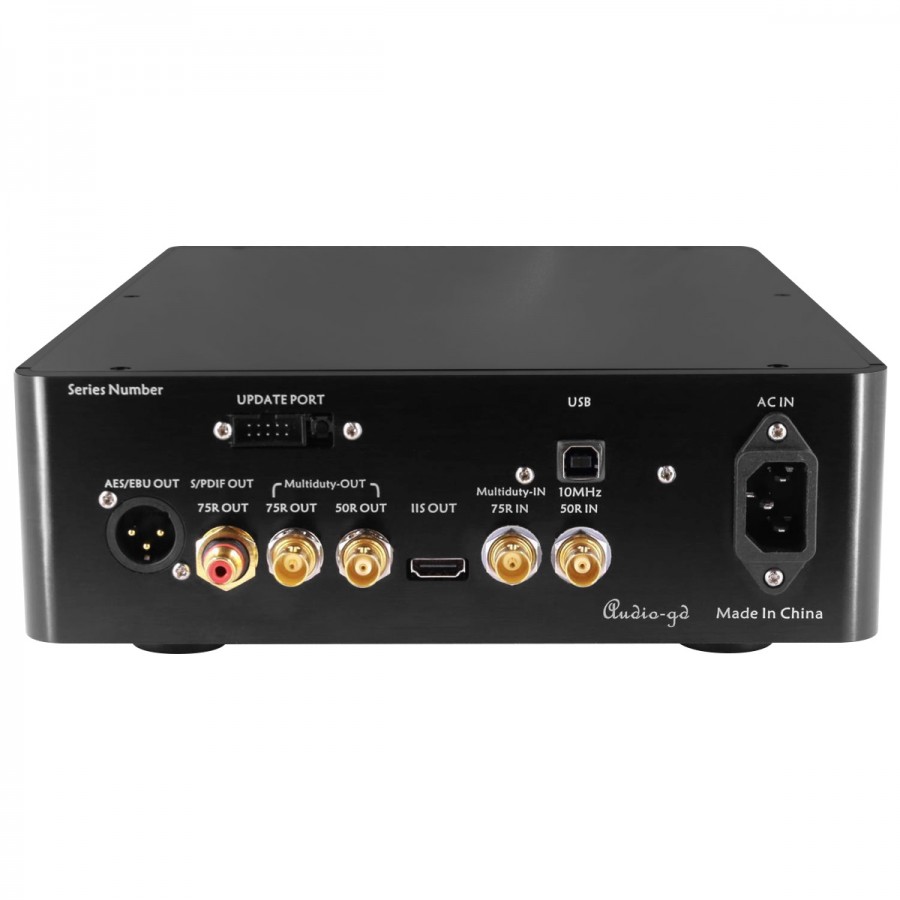

• Ports d'entrée pour horloge externe 50Ω et 75Ω intégrés.
• Générateur d'horloge 10MHz intégré. Le FPGA permet une réduction du jitter et du bruit de phase. Les sorties d'horloge 50Ω et 75Ω permettent un fonctionnement en tant qu'horloge externe, alimentant le signal 10MHz du DAC. Les sorties d'horloge peuvent commuter entre l'horloge interne et l'horloge externe grâce aux boutons en façade.
• Isolateur embarqué. Isolation de l'entrée USB ainsi que de l'entrée horloge 10MHz.
• Tous les circuits de sortie sont alimentés par des blocs d'alimentation de classe A pour obtenir un meilleur ressenti analogique. L'interface USB, le FPGA et les horloges sont alimentés par 4 groupes d'alimentation DC et 5 groupes d'alimentations linéaires ultra-rapides.

Audio-GD DI-24HE : Autres caractéristiques

• Alimentation régénérative intégrée, conçue à l'aide de blocs d'alimentation de classe A et des amplificateurs classe A symétriques.
• L'interface USB Amanero offre un excellent niveau de compatibilité et de stabilité. Elle est compatible avec les systèmes Windows, OSX, iOS et Linux et a été testée avec certains modèles de téléviseurs et de smartphones Android.
• La sortie I2S HDMI prend en charge les formats PCM et DSD. Le taux d’échantillonnage peut être affiché sur l'écran en façade.

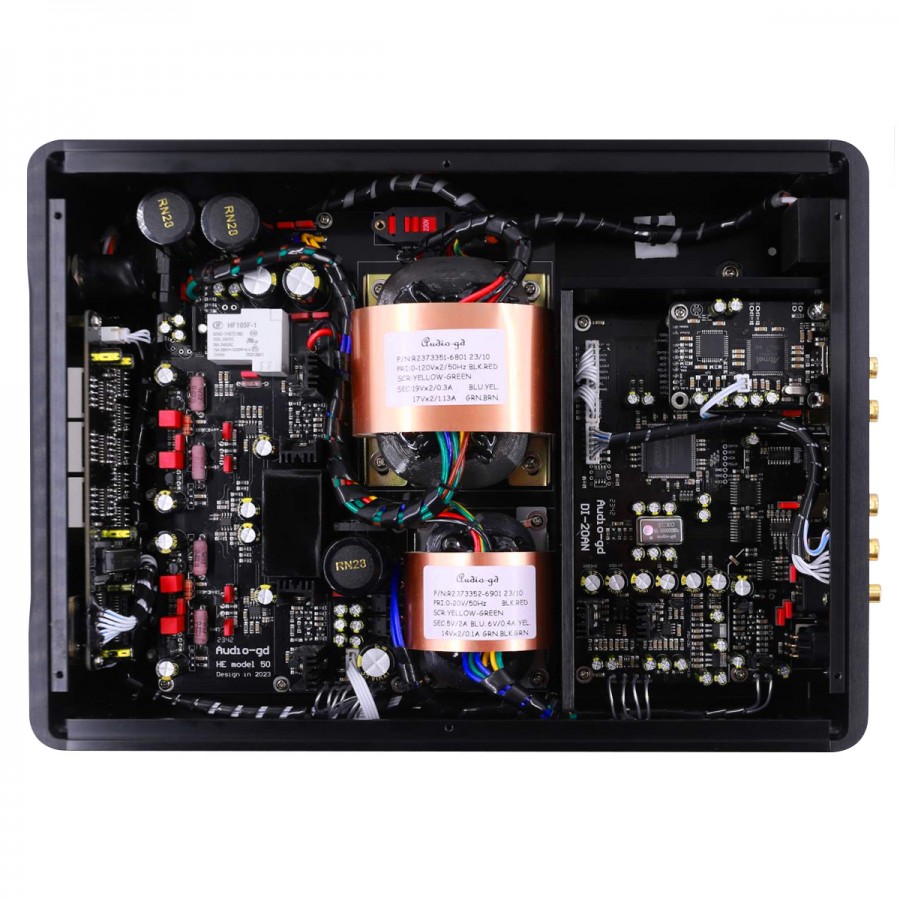

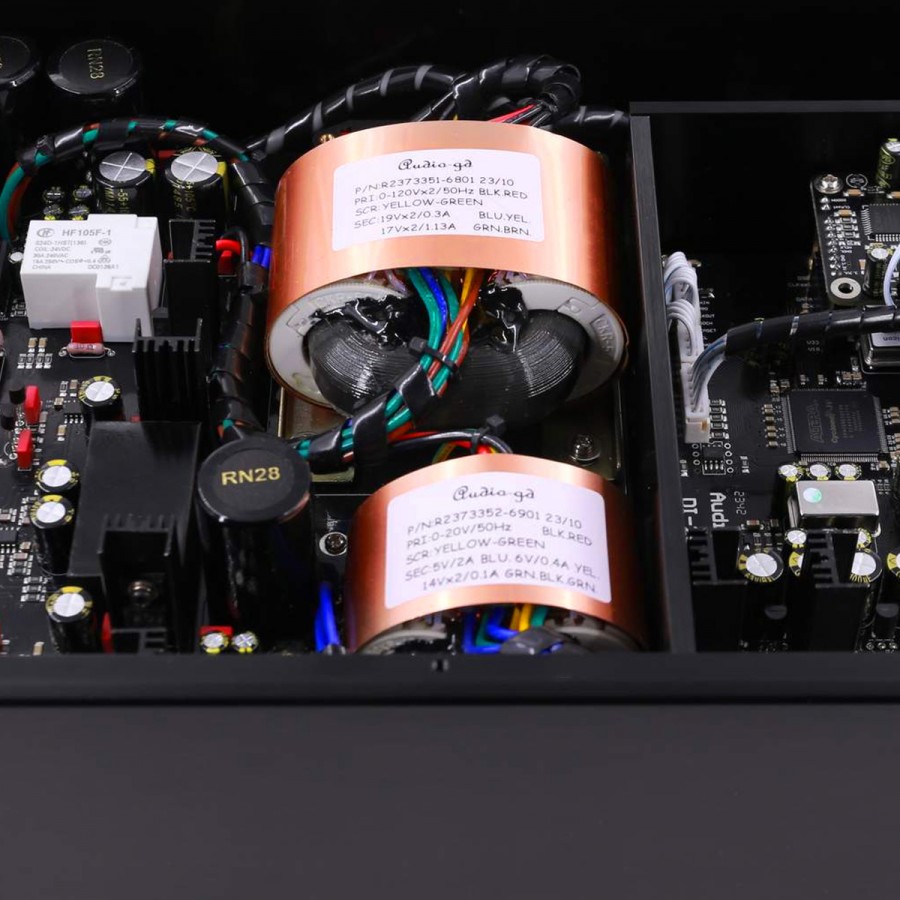

• Transformateur R-Core et 13 groupes d'alimentations pour alimenter les différents circuit de manière indépendante.
• L'interface USB et le processeur FPGA utilisent les mêmes horloges pour éviter d'affecter la qualité sonore.
• Le mode de traitement des données du FPGA peut être en parallèle en série

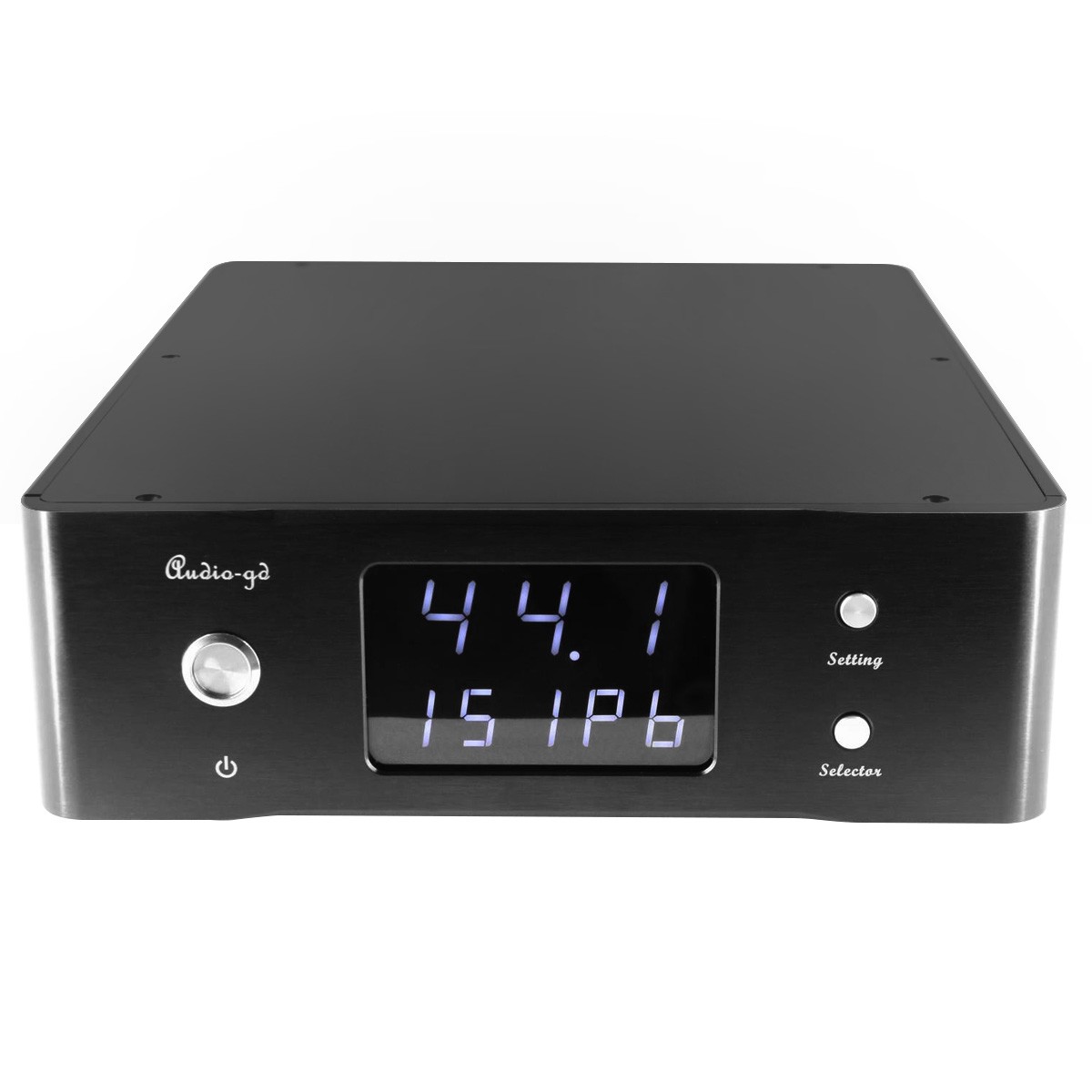

• L'écran peut afficher le taux d'échantillonnage PCM et DSD et permet de visualiser et sélectionner des paramètres.
• Bouton de mise à jour du firmware USB et connecteur de mise à jour du firmware FPGA intégrés.

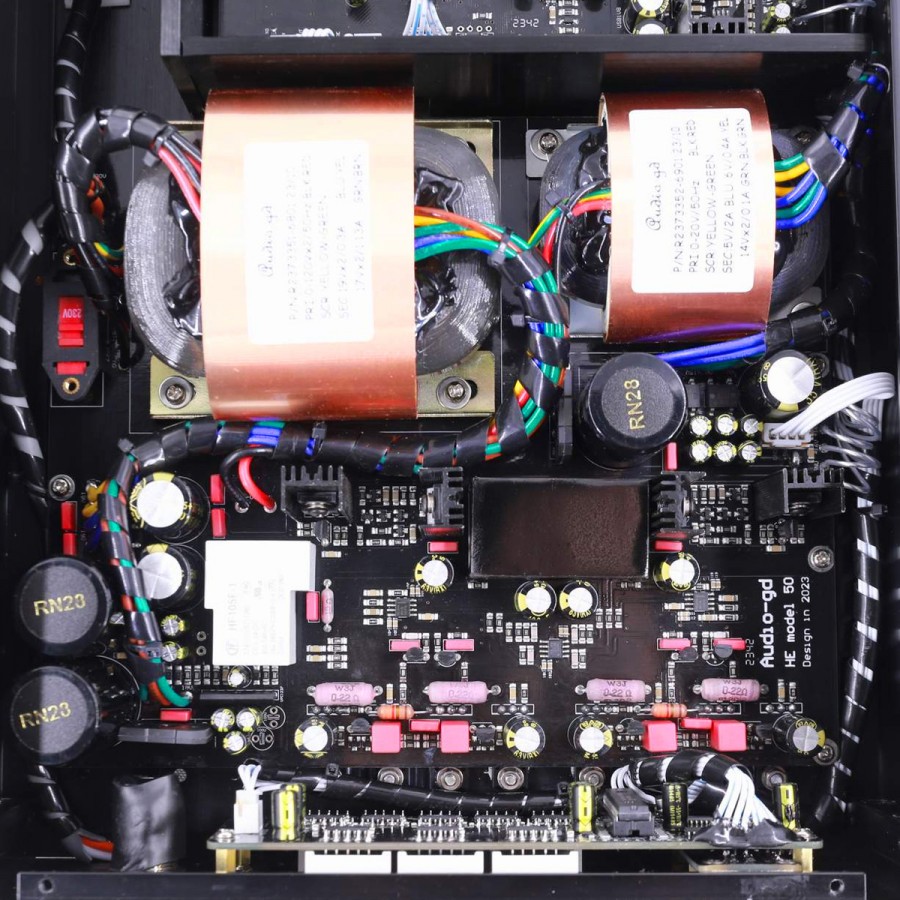

Audio-GD DI-24HE : Alimentation régénérative

La série HE de chez Audio-GD embarque la technologie d'alimentation Regenerative Power Supply, ayant fait l'objet de nombreux tests et recherches avant d'aboutir au résultat actuel, offrant des performances incroyables. Cette technologie utilise notamment une séparation des circuits d'alimentation grâce à une épaisse plaque d'Aluminium, un blindage du circuit d'alimentation principal et un design permettant de limiter la transmission d'interférences entre l'alimentation et les circuits audio. La qualité de ce système d'alimentation se ressent dès la première écoute avec une restitution plus détaillée, une plus grande dynamique, des graves plus profonds et une plus large scène sonore. De plus, cette technologie offre également une reproduction sonore plus "analogique".

Audio-GD DI-24HE : Pinout I2S
