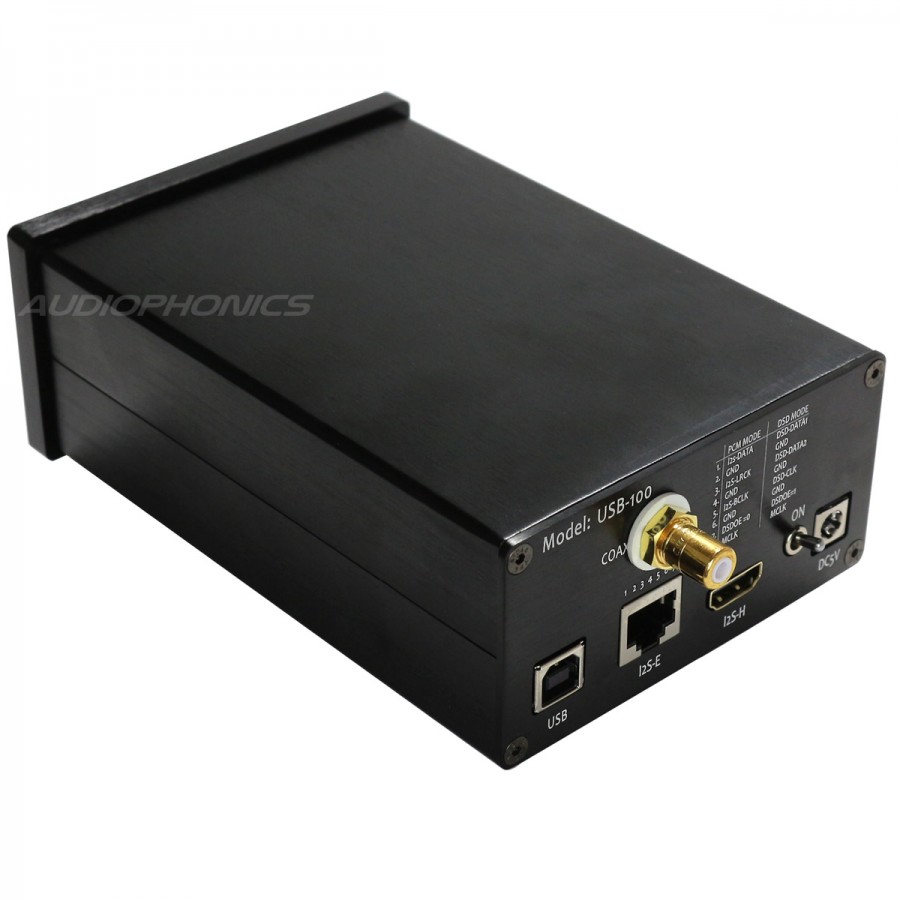

Une interface USB SPDIF II2S LVDS HDMI ET I2S RJ45
Cette nouvelle interface USB vers SPDIF bénéficie de 2 types de sortie I2S. Elle s'adresse ainsi à l'amateur exigeant désirant une interface pour quasiment tous les cas de figure de branchement en I2S.
La sortie HDMI LVDS est donc compatible avec les DAC suivant possédant une entrée HDMI LVDS I2S type LKS AUDIO :
La sortie RJ45 I2S classique quand à elle, est compatible avec les marques suivantes :
M2Tech, Northstar Design, Ayon Audio et les anciens AUDIO GD avec entrées RJ45.
Double horloge de précision et interface AMANERO

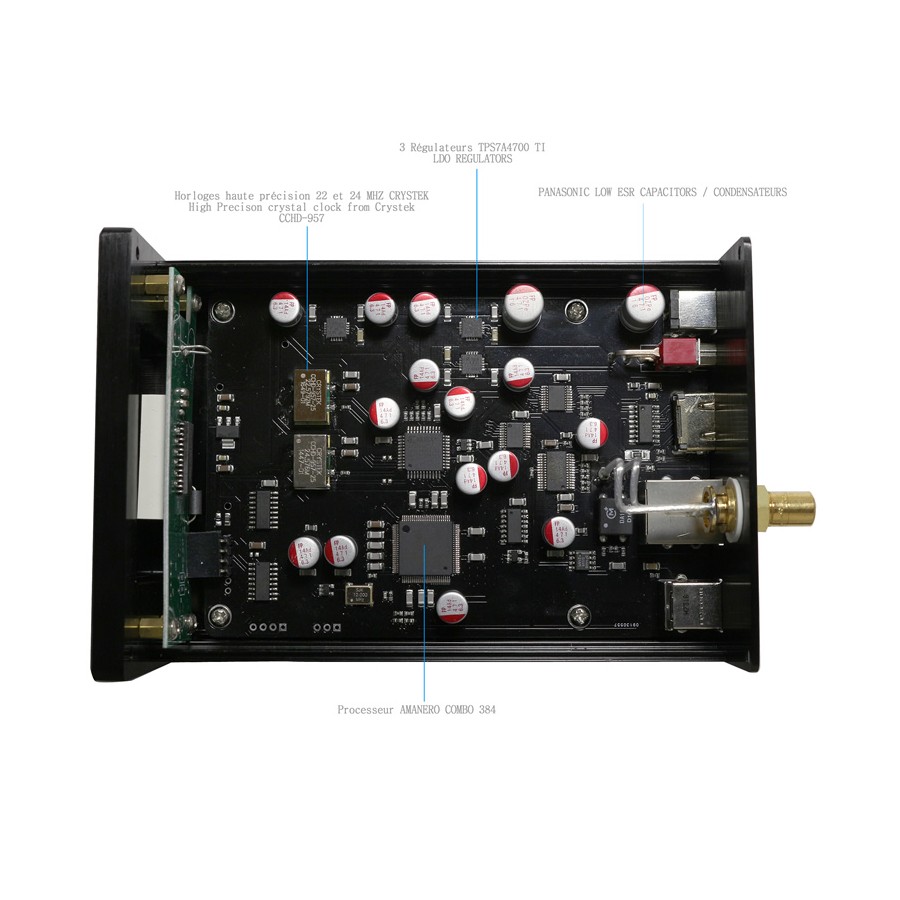

Cette interface posséde les meilleures horloges du marché d'origine Crystek d'une précision sans faille. Ces horloges de 22.5792Mhz ( multiple de 44.1Khz ) et 24.576 Mhz ( multiple de 48khz ) marchent de concert avec l'interface de type Amanero Combo 384 disposant de deux processeurs ( Xilinx CPLD et Atmel ARM ) abaissant le jitter aux limites du mesurable.
Une régulation soignée à faible dérive ( LDO )
Cette interface dispose de trois régulateurs de type TPS4700 avec une réjection de bruit en dessous de -82dB ( 100hz ). Ainsi le son de cette interface allié à une alimentation stable procure un délié, une fluidité sur les signaux les plus complexe, du DSD 512 et PCM de 16 bit 44.1Khz au 32 bit 384khz.
Attention ! Cette interface est livrée sans bloc d'alimentation. Audiophonics recommande une alimentation de 5V sous 2A minimum ! Exemple :
AUDIOPHONICS Alimentation linéaire régulée Fable Bruit USB 5V 2A 25VA
Alimentation Audiophonics non fournie avec le LKS USB-100
CARACTÉRISTIQUES TECHNIQUES
- Interface USB Haute défintion 32bit 384Khz
- Processeurs : Amanero ( Xilinx CPLD et ATMEL ARM )
- Doubles Horloges d'origine Crystek USA
- 1 sortie connecteur HDMI : LVDS I2S compatible LKS ( PCM 32 bit 384Khz max, DSD 512max )
- 1 sortie connecteur RJ45 : I2S compatible M2TECH/NORTHSTAR ( PCM 32 bit 384Khz max, DSD 512max )
- 1 sortie numérique coaxiale SPDIF : Cinch plaquée Or ( 24bit 192Khz max )
- Une entrée USB 32bit 384Khz class Audio 2.0

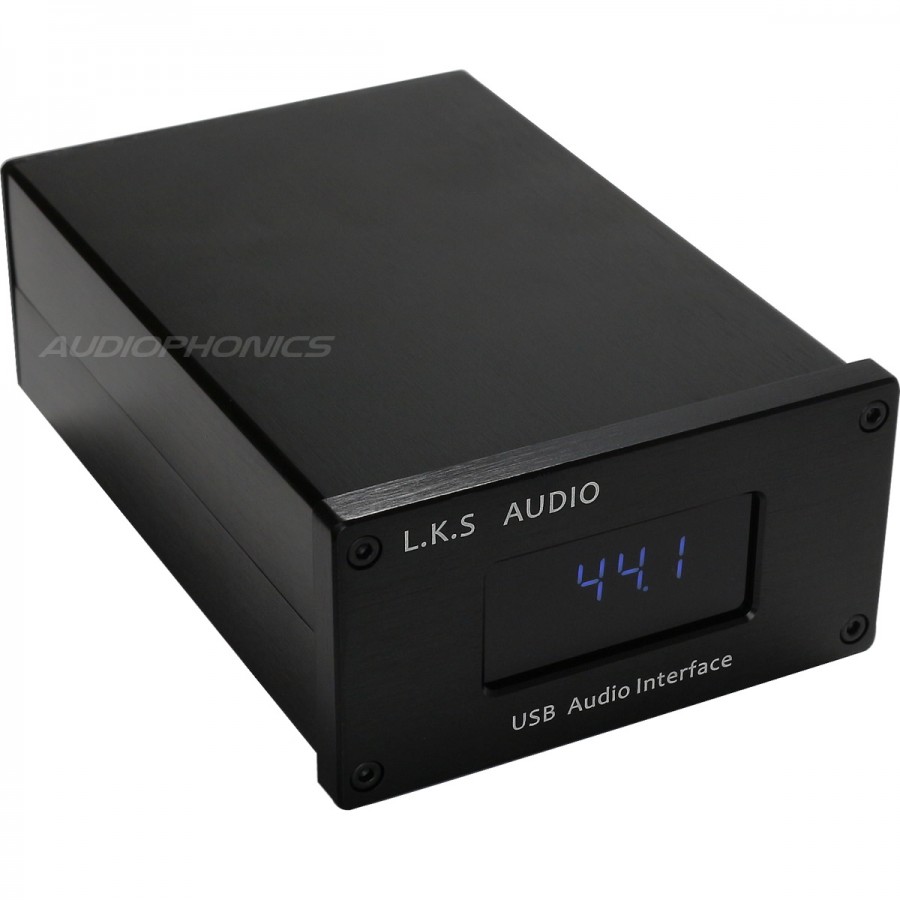

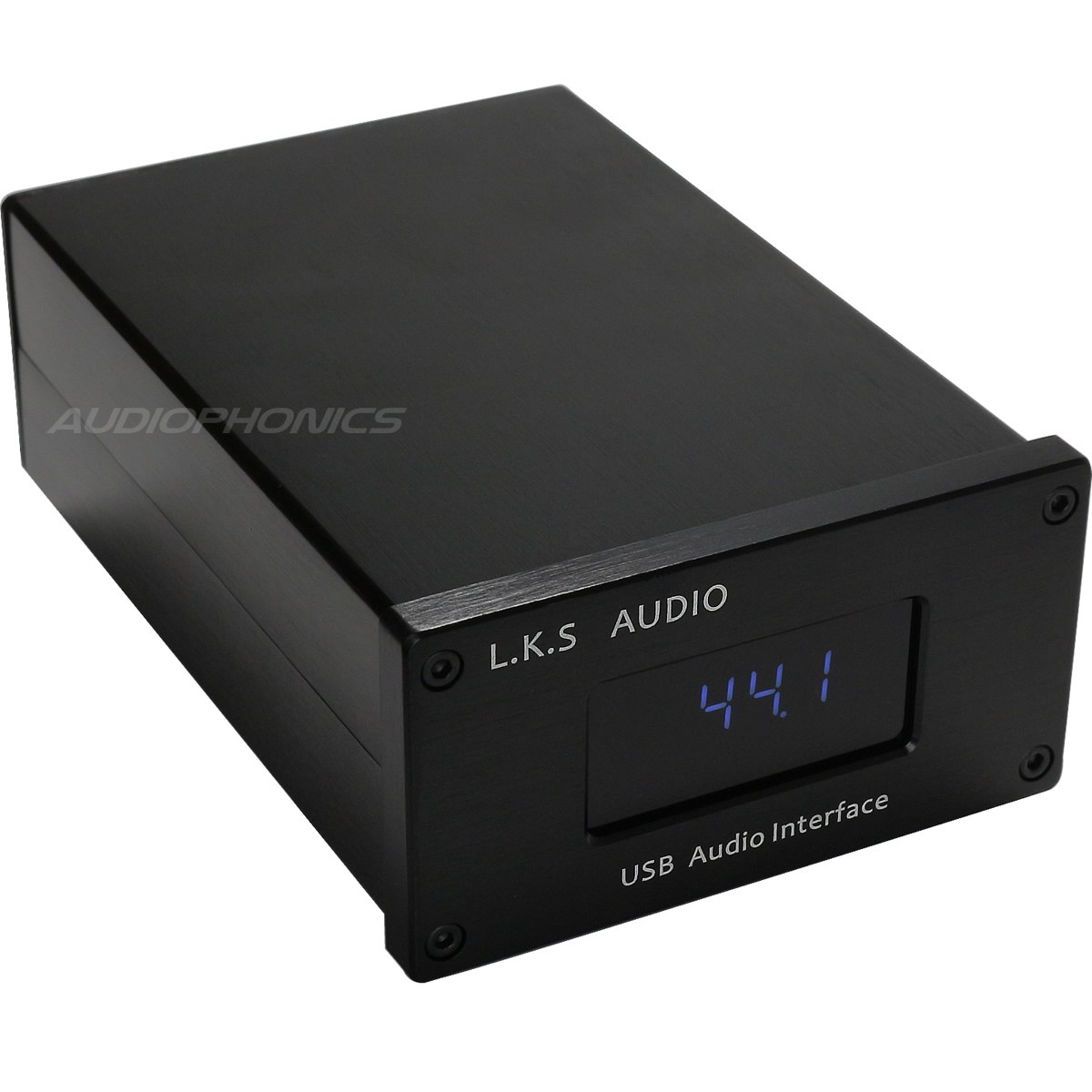

- Affichage des fréquences d'échantillonage sur écran
CONTENU DU PACKAGE
- 1x câble USB 1m50
- Un câble adaptateur jack 5.5 vers USB
Nécessite un driver de type AMANERO avec license agrée pour Windows 7,8, 8.1, 10. Compatible Linux (dépend des distributions) et Mac oS sans driver. Pilotes Windows à télécharger ici

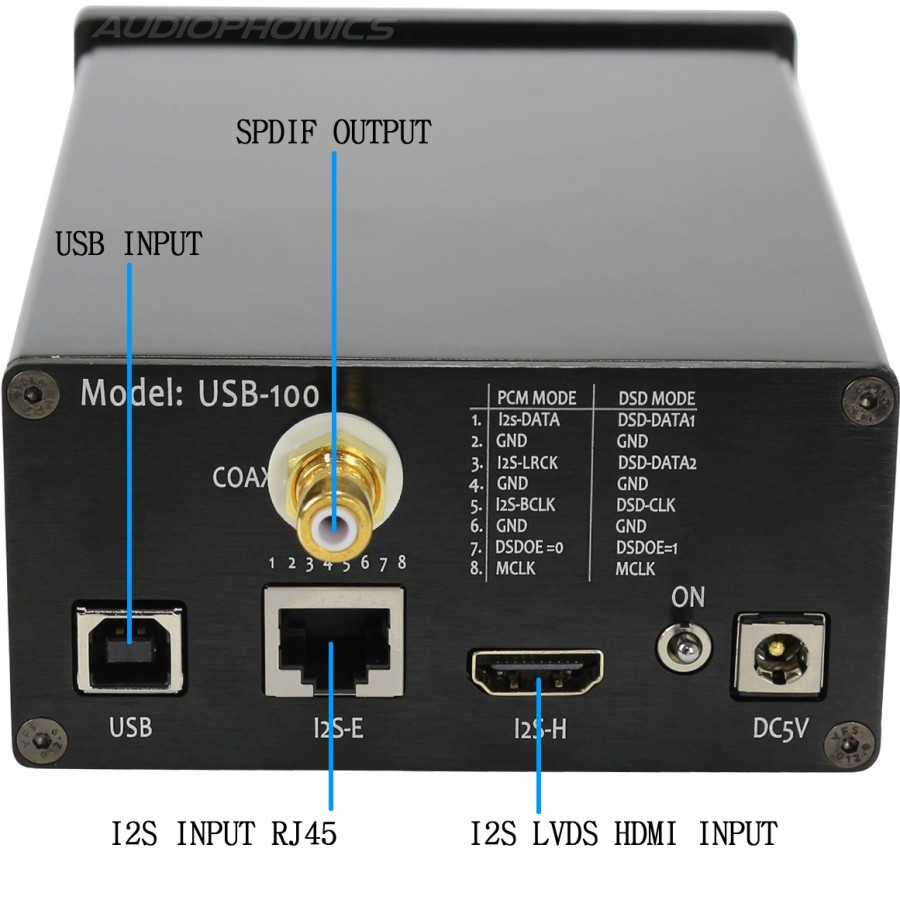

PIN OUT HDMI LKS USB-100
| Mapping I2S / LVDS |
|---|
| Vous trouverez une synthèse des principaux pinouts I2S Sur LVDS en suivant ce lien. |
