Audiophonics EVO-Touch
Lecteur Réseau DAC Symétrique 2x ES9038Q2M piCorePlayer 32bit 768kHz DSD512
Le Audiophonics EVO-Touch est un combo lecteur réseau et DAC symétrique performant, basé sur une paire de puces de conversion numérique / analogique ES9038Q2M et un SBC Raspberry Pi 4. Il vous permet ainsi de profiter de votre musique, aussi bien via une intégration dans un système audio classique que depuis un accès à vos périphériques réseaux ou à vos services de streaming préférés. En association avec piCorePlayer et LMS, un large écran tactile utilisant le plugin Material offre une interface graphique claire pour contrôler la lecture de votre musique et en afficher les informations.
Circuit Audio EVO-Sabre
Le EVO-Sabre est un DAC haute précision fonctionnant grâce à deux puces ES9038Q2M Sabre 32bit intégrées en mode double mono : chacune de ces puces dédie 100% de sa puissance de calcul à un seul canal du signal stéréophonique pour une restitution d'une clarté exceptionnelle avec une diaphonie rigoureusement maîtrisée.
Ce composant fait partie des produits phare de chez ESS et appartient aux meilleures solutions matérielles actuelles pour le décodage audio haute-fidélité, notamment avec la fameuse architecture Hyperstream 32bit 768kHz. Ces puces sont également équipées de filtres de reconstruction avancés et possèdent une excellente finesse dans le dithering.
La technologie ESS est également très populaire en ce qu'elle autorise un contrôle de volume extrêmement précis et respectueux du signal numérique.
La carte fonctionne donc en mode symétrique et asymétrique et propose à la fois une sortie symétrique stéréo sur connecteurs XLR 3 pôles ainsi qu'une sortie asymétrique stéréo sur connecteurs RCA. Le module pourra ainsi s'accorder idéalement à l'essentiel des scénarios d'intégration et trouvera facilement sa place au sein d'installations audio minimalistes aussi bien que dans des chaînes hautes-fidélités plus complexes.
Interface USB XMOS U208
L'entrée USB-B fonctionne grâce à une interface USB XMOS U208. Il s'agit d'un composant de référence qui n'a plus à faire ses preuves dans le monde de la musique haute-fidélité, supportant les flux numériques jusqu'à 32bit 768kHz avec support DSD.
Définitivement orientée haute résolution, cette interface USB asynchrone possède une capacité de calcul de 1000MIPS complètement dédiée au traitement des signaux audio numériques, avec un jitter et un niveau de bruit minimes.
Lorsque le DAC EVO-Sabre est utilisé de concert avec un Raspberry Pi, comme c'est le cas dans cet EVO-Touch, l'entrée USB haute définition permet d'interfacer immédiatement les flux audio numériques vers RPI I2S jusqu'à 384kHz / DoP128.
FPGA Altera Max
Contrairement à ses prédécesseurs, le EVO-Sabre possède plusieurs entrées gérées par une interface indépendantes. Les signaux SPDIF sont ainsi pris en charge par un FPGA Altera Max capable de traiter très proprement les flux numériques en entrée. Ces flux sont interfacés en I2S vers chacune des deux puces DAC, ce qui représente un gain en performance notable par rapport aux générations précédentes. Les entrées SPDIF acceptent les signaux PCM jusqu'à 24bit 192kHz ainsi que les flux DSD jusqu'au DoP128.
Auto-configuration par microcontrôleur
Grâce à un microprocesseur intégré, le EVO-Sabre est capable de détecter automatiquement le format ainsi que le taux d'échantillonnage de la source et de s'y adapter automatiquement afin d'offrir immédiatement les meilleures performances d'écoute sans nécessiter d'intervention de la part de l'utilisateur.
Ce contrôle par puce CPLD maintient une grande stabilité tout en prévenant les problèmes de décodage ainsi que l’apparition d'artefacts à l'écoute.
Il permet en outre de lire à la suite des playlists comprenant des types de fichiers hétéroclites sans avoir à se soucier de reconfigurer le DAC régulièrement pour bénéficier d'une qualité audio optimale.
Un étage d'alimentation sur mesure
Alimenté via un connecteur Jack DC 12V, le EVO-Touch fonctionne à partir d'un étage d'alimentation robuste et silencieux pour assurer un signal stable tout en limitant les bruits résiduels. Pour cela, le PCB intègre un convertisseur DC/DC Mornsun suivi de deux régulateurs de tension 79M08 / 78M08 dédiés à la partie analogique, alimentée en +/-8V.
La carte embarque une alimentation 5V séparée, dédiée au Raspberry Pi. Dans ce scénario, le RPI est alimenté directement via son port GPIO, évitant ainsi de multiplier les branchements et les câbles. L'ensemble du système restera ainsi simple et peu contraignant dans toutes ses configurations.
Le module possède également des régulateurs de tension ultra-faible bruit dédiés à l'étage de conversion afin d'isoler les DAC de l'alimentation principale.
La tension DVCC est générée à partir d'un LP5907 (régulation < 6.5µV), qui permet de générer le Vref 1.2V du DAC qui est une tension critique. La tension AVCC est générée à partie d'un régulateur ADP150 dédié (régulation < 9µV).

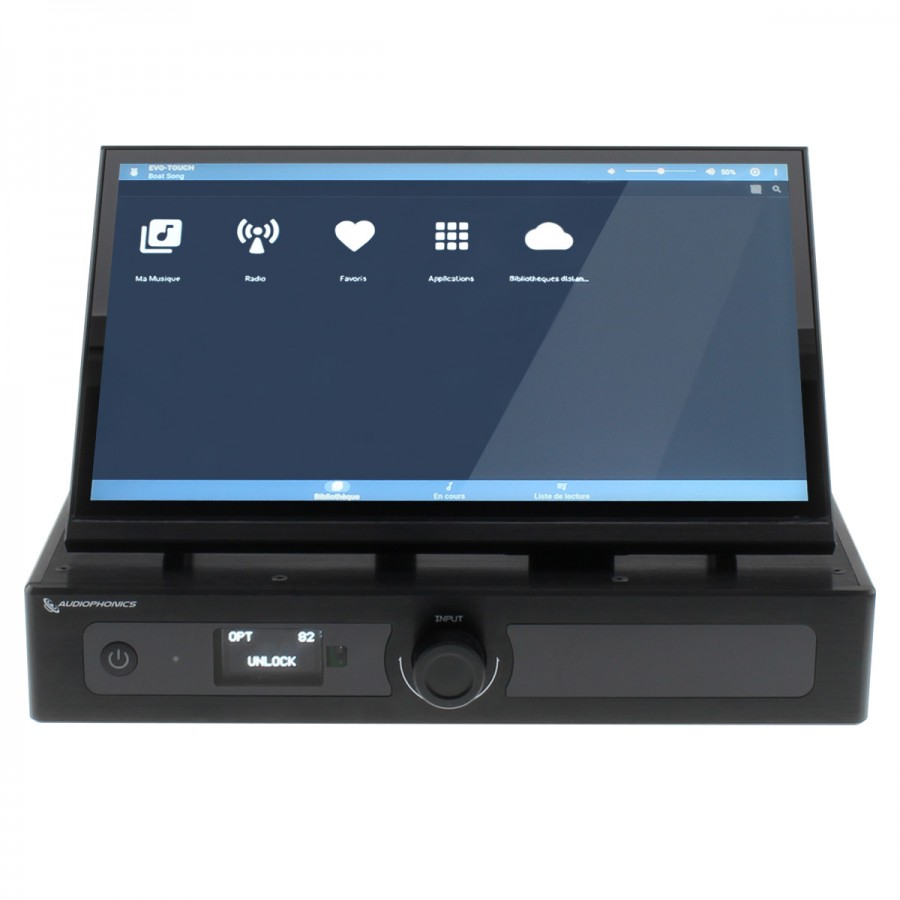

Un large écran LCD Full HD
Grande particularité de ce EVO-Touch, l'intégration - en plus de son afficheur en façade - d'un large écran tactile LCD Full HD. Celui-ci, en association avec l'interface ergonomique material de piCorePlayer, permet un contrôle facile de votre musique. Il affiche de plus l'ensemble des informations de lecture essentielles tout en offrant la possibilité d'accéder aux nombreuses fonctionnalités et paramètres de Squeezelite. Un clavier virtuel azerty / qwerty offre également la possibilité d'effectuer des recherches au sein de votre bibliothèque musicale.
L'écran LCD ne permet pas de contrôler les fonctions du DAC. Celui-ci permet uniquement de contrôler le Raspberry Pi et donc Squeezelite / LMS. Pour accéder aux paramètres du DAC (source, filtres), il est nécessaire d'utiliser soit la télécommande, soit les boutons en façade de l'appareil.
L'appareil doit toujours être éteint en utilisant le bouton Power de la télécommande, et non le bouton en façade du boîtier.

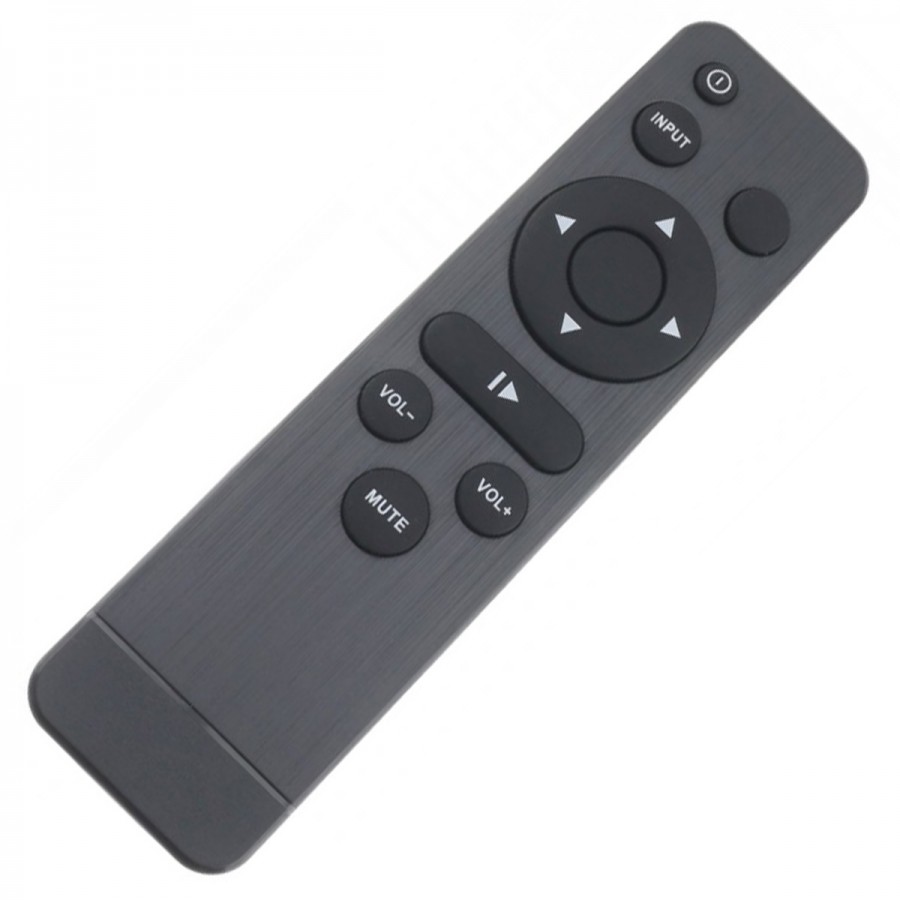

Télécommande IR
Le EVO-Touch est également équipé d'un récepteur infrarouge, communiquant à la fois avec le microcontrôleur en charge de piloter les puces DAC et avec le Raspberry Pi. La télécommande fournie centralise ainsi l'essentiel des fonctions de lecture pour un grand confort d'utilisation. Les fonctions de sélection d'entrée, de volume et de mise en veille ainsi que le réglage des filtres sont pris en charge par le microcontrôleur intégré, tandis que les fonctions concernant la lecture de vos fichiers sont transmises au Raspberry Pi.
piCorePlayer & LMS
Le EVO-Touch fonctionne de concert avec une couche logicielle utilisant le système piCorePlayer, elle-même basée sur LMS (Logitech Media Server) et Squeezelite. Cette intégration permet de profiter d'un véritable lecteur réseau, à la fois performant d'un point de vue sonore, mais surtout extrêmement versatile. Vous pouvez ainsi profiter de la musique stockée sur vos périphériques réseau (NAS, ordinateurs, etc.) mais également profiter de nombreux services de streaming et webradios par l'intermédiaire de plugins : Spotify, Qobuz... Une interface graphique simplifiée, ici affichée sur le large écran LCD, offre un contrôle aisé de la lecture.
Une connectique complète

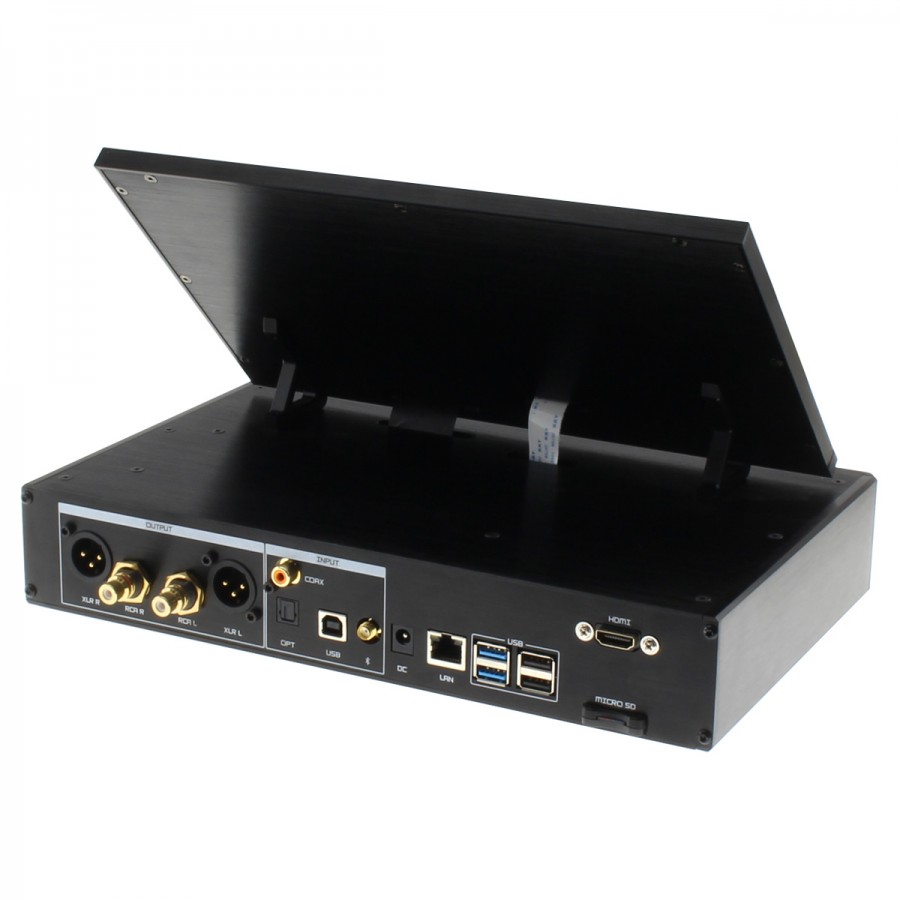

En plus de sa connectivité WiFi et Bluetooth, le EVO-Touch met à disposition une connectique physique complète, permettant de nombreux scénarios d'intégration. On y retrouve ainsi en sortie du XLR symétrique et RCA asymétrique. Viennent ensuite les entrées numériques du DAC avec du coaxial, de l'optique et de l'USB-B (USB Audio). Enfin, la connectique du Raspberry Pi est également directement accessible, avec son port Ethernet RJ45, ses quatre USB-A et son slot Micro SD (dédié au système d'exploitation).
| 1 | Sortie XLR symétrique |
| 2 | Entrée coaxiale |
| 3 | Antenne Bluetooth / WiFi |
| 4 | Sortie HDMI |
| 5 | Sortie RCA asymétrique |
| 6 | Entrée optique |
| 7 | Entrée USB-B (USB Audio) |
| 8 | Connecteur d'alimentation |
| 9 | Port RJ45 |
| 10 | Ports USB-A |
| 11 | Slot Micro SD |
Boîtier aluminium

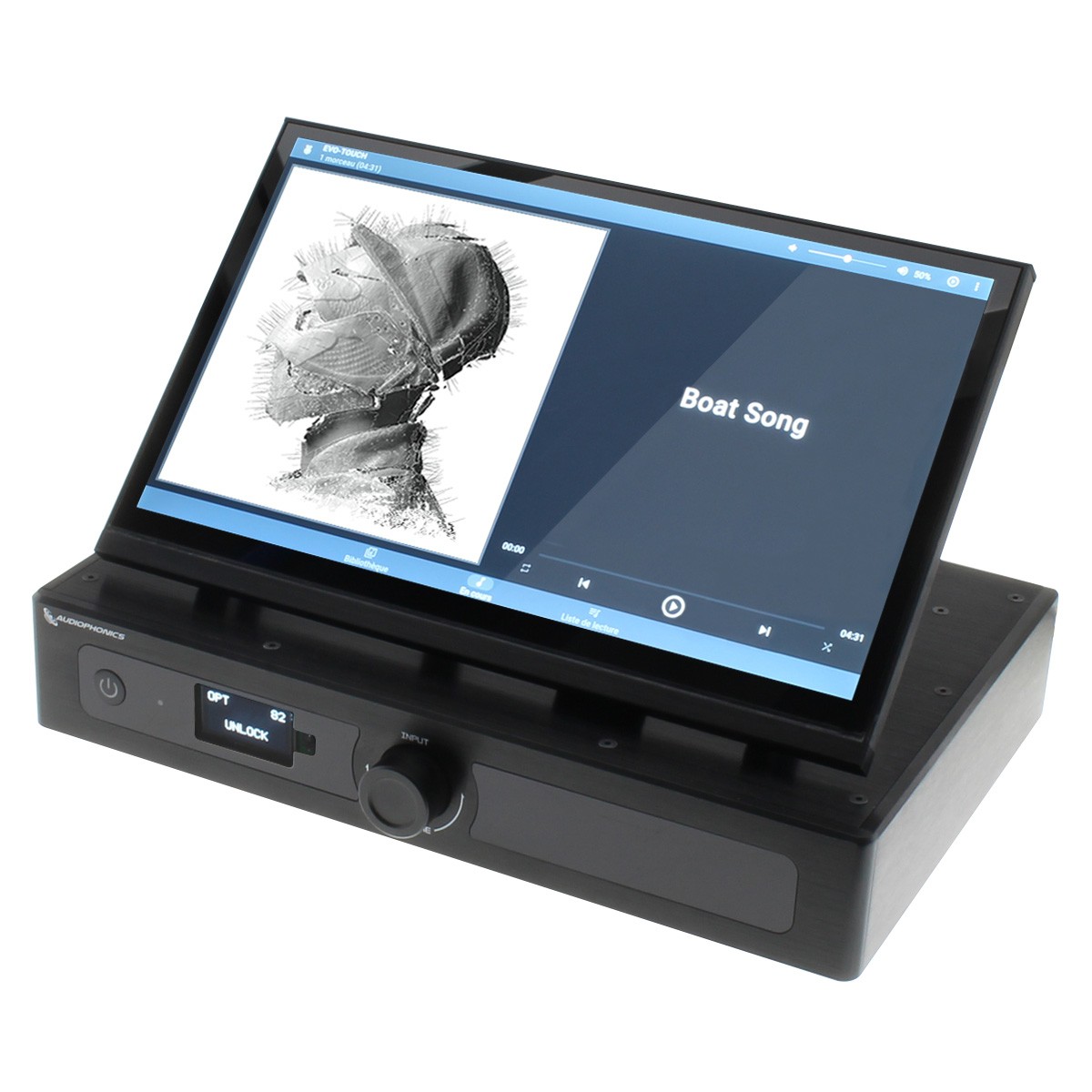

L'ensemble est intégré dans un robuste boîtier en aluminium, à la fois sobre et moderne. Ce châssis abrite efficacement les différents composants. L'écran LCD surplombant l'appareil est incliné de 45° de manière à offrir un contrôle tactile aisé et pratique.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Lecteur réseau et DAC symétrique |
| Puces DAC | 2* ESS ES9038Q2M |
| Interface USB | XMOS U208 |
| FPGA | Altera Max II |
| Architecture | Symétrique |
| Entrées audio | 1* Coaxial 1* Optique 1* USB-B (XMOS) Bluetooth |
| Sorties audio | 1* RCA stéréo asymétrique (2Vrms) 1* XLR stéréo symétrique (4Vrms) |
| Taux d'échantillonnages supportés | USB : PCM jusqu'à 32bit 768kHz, DSD jusqu'au DoP256 RPI I2S : PCM jusqu'à 32bit 384kHz, DSD jusqu'au DoP128 SPDIF : PCM jusqu'à 24bit 192kHz, DSD DoP64 |
| Écran tactile | LCD Full HD 11.6" |
| Dimensions totales écran | 27.4 x 16.9cm |
| Général | |
|---|---|
| Tension d'alimentation | 12VDC sur connecteur Jack DC |
| Matériau châssis | Aluminium |
| Dimensions | 300*221*182mm |
| Poids | 2.4kg |
| Couleur | Noir |
| Package | 1* Audiophonics EVO-Touch 1* Alimentation 1* Télécommande 1* Antenne 1* Carte Micro-SD 16Gb avec système d'exploitation pré-configuré |
| Entrées | Bluetooth |
| Entrées | USB |
| Entrées | Optique Toslink |
| Entrées | Coaxial SPDIF |
| Sorties | XLR |
| Sorties | RCA |
| Puce DAC / ADC | ES9028Q2M |
| Taux d'échantillonnage max | 768kHz |
| Taux d'échantillonnage max | 384kHz |
| Couleur | Noir |
| Fonction réseau | Oui |
| Télécommande | Oui |
| Services de streaming & Protocoles réseau | Tidal Connect |
| Services de streaming & Protocoles réseau | Spotify |
| Services de streaming & Protocoles réseau | Tidal |
| Services de streaming & Protocoles réseau | DLNA |
| Services de streaming & Protocoles réseau | Spotify Connect |
| Services de streaming & Protocoles réseau | Qobuz |
| Services de streaming & Protocoles réseau | Web radios |
| Services de streaming & Protocoles réseau | AirPlay |
