RASPTOUCH DIGITAL AK4118 Lecteur réseau tactile SPDIF I2S HDMI LVDS Pi 4 384kHz DOP128

Cette version du RaspTouch est une solution hardware simple et efficace intégrant un lecteur réseau avec sortie numérique SPDIF optique / SPDIF coaxial & I2S sur port HDMI

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 39 points de fidélité


Référence : 15239
Nouveau produit

399,00 €TTC

332,50 € HT
dont 0,05 € d'éco-participation

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Informations

RaspTouch Digital AK4118

Lecteur réseau avec sortie numérique SPDIF & I2S / 384kHz DOP128



Le Concept


Cette version du RaspTouch est une solution hardware simple et efficace intégrant un lecteur réseau avec sortie numérique SPDIF optique / SPDIF coaxial & I2S sur port HDMI (voir détails de compatibilité I2S plus bas). L'appareil offre une précision audio redoutable grâce à une interface audio numérique AK4118 de chez AKM supportée nativement par les pilotes HiFiberry / RPI-DAC avec des capacités audio jusqu'à 384kHz/32bit & DOP128 (variable selon la distribution logicielle choisie).

L'appareil offre une interface agréable et aisée à prendre un main avec sa base Raspberry Pi 4 + écran tactile, capable de faire fonctionner vos distributions audio linux préférées (Volumio, moOde Audio ...etc.)

Interface numérique AK4118


Le Rasptouch Digital Ak4118 embarque une carte interface numérique basée sur AKM AK4118. Cette dernière assure la conversion des flux audio emis par le Raspberry Pi vers un signal S/PDIF & I2S. La sortie coaxiale est drivée par une puce DS8921 et la sortie I2S est configurée par défaut pour diffuser la trame DSD via PCM (DOP) en vue d'une utilisation avec les technologies ESS (ES9038Q2M & ES9038Pro). Un circuit interne automatise la détection des flux non-PCM afin d'éviter de soliciter l'utilisateur lors de la lecture de fichiers DSD.

L'étage numérique utilise sa propre alimentation avec un régulateur LDO ADP151 assurant une excellente stabilité du signal tout en minimisant les bruits électroniques. Par ailleurs, un transformateur d'isolation Pulse PE-65612NL permet de séparer proprement le circuit audio des circuits logiques et de l'alimentation.

Gestion d'alimentation


Le RaspTouch embarque un gestionnaire d'alimentation. Cela lui permet d'allumer et d'éteindre proprement le Raspberry Pi (comme un ordinateur ATX) depuis un bouton situé sur le côté de l'appareil et d'éviter ainsi la corruption de la carte SD.

Le bouton possède en outre un indicateur lumineux dont le comportement fournit des renseignements sur l'état de l'appareil. :

  • LED Éteinte : Raspberry Pi éteint
  • Clignotement lent : Raspberry Pi sous tension, démarrage de la solution logicielle, attente du signal BOOT OK. Fonctionnement inverse pour l'extinction.
  • Clignotement rapide : Ordre de reboot envoyé depuis la solution logicielle utilisée (soft reboot)
  • Allumée fixe : Raspberry Pi sous tension, solution logicielle utilisée correctement démarrée et prête à être utilisée

La connectique


Le RaspTouch propose une connectique complète qui vous permettra de profiter pleinement de votre système audio et ce très simplement. On retrouve une part de la connectique du Raspberry Pi 4+ avec ses 2 ports USB-A 2.0 + 2 Ports USB-A 3.0, son port Micro SD et son port Ethernet. Sur les ports USB vous pouvez connecter toutes sortes de périphériques compatibles :

  • Disque durs ou Clef USB
  • Clef USB Wifi
  • DAC externe USB
  • Clavier / Souris ...



L'interface digitale AK4118 propose une deux sorties numériques SPDIF (coaxial sur port RCA et optique sur port Toslink) ainsi qu'une sortie I2S sur port HDMI (LVDS).

L'alimentation s'effectue par une embase DC 5.5/2.1mm reliée à une alimentation linéaire intégrée permettant une bonne stabilité. La tension d'entrée optimale est de 7 à 9V DC et peut aller jusqu'à 12V maximum.

Le bouton d'allumage ne se contente pas de couper l'alimentation, mais lance auparavant l'extinction du système. La configuration de cette fonction est disponible sous la forme d'un plugin natif sous Volumio.

Attention, malgré la connectivité Wifi native du Raspberry Pi 4, cette dernière a été sacrifiée pour installer le lecteur dans un boîtier aluminium isolé des perturbations. La connexion wifi requiert donc un adaptateur externe sur USB (Dongle Wifi).

Le Software


S'annonçant comme un système libre, le RaspTouch est livré sans système d'exploitation. Ce choix dépend de votre matériel, de l'ambition de votre projet, et des fonctionnalités attendues. Vous devez impérativement utiliser une carte micro-SD préalablement configurée pour supporter une distribution logicielle pour Raspberry Pi.

L'appareil est prêt à l'emploi sur le plan électronique, Il ne reste donc qu'à choisir un système d'exploitation et de le monter sur une carte Micro-SD. De nombreuses solutions logicielles existent, afin de répondre à toutes vos attentes : piCorePlayer, Max2Play, OpenElec, Volumio...

Selon le logiciel choisi, vous pourrez accéder aux fonctionnalités suivantes :

  • Support Multiroom complet et illimité
  • Lecture à distance des fichiers audio stockés sur un serveur média connecté au réseau (NAS)
  • Lecture à distance depuis une source UPNP.
  • Lecture depuis source USB (disque dur, clé USB)
  • Gestion du protocole DLNA
  • Support Qobuz
  • Support Airplay

Attention : selon la distribution choisie, la fréquence d'échantillonnage maximale peut-être bridée par le logiciel.
De même, la configuration du logiciel pour profiter de toutes les capacités matérielle du RaspTouch peut varier significativement en difficulté.

  • Si vous cherchez la configuration la plus facile, Volumio est largement recommandé.
  • Si vous cherchez à atteindre les fréquences d'échantillon maximales possible, moOde Audio est recommandé.

I2S via HDMI LVDS

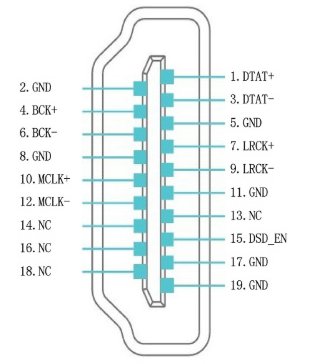

Le pinout I2S LVDS est indiqué sur le schéma ci-contre.

Cette prise malgré qu'elle utilise le format HDMI n'a rien de commun avec celle qu'on retrouve sur des appareils video.

Elle permet de transférer un signal I2S symétrisé (LVDS). Ce format n'ayant pas de standard particulier nous ne pouvons garantir la compatibilité à 100% avec votre appareil.

Nous l'avons cependant testé avec succès avec plusieurs DAC dernière génération de marque Topping, SMSL, Matrix, Gustard.

Caractéristiques
TypeLecteur réseau avec sorties numérique
EntréesUSB-A 2.0 x 2
USB-A 3.0 x 2
RJ45 x1
Slot Micro-SD x 1
SortiesCoaxial SPDIF x 1
Optique SPDIF x 1
I2S via HDMI (LVDS) x 1
AlimentationJack DC 5.5/2.1mm - 7.5V 2.9A (fourni)
Fréquence d'échantillonnage maxI2S : PCM 384kHz DOP128
SPDIF : PCM 192kHz DOP64
Norme I2S via HDMILVDS (non compatible Audio-GD)
Raspberry Pi 4
ChipsetBroadcom BCM2711
ProcesseurARM Quad Core Cortex-A72 (ARM v8) 64bit SoC @ 1.5GHz
LAN sans-filAvec Dongle USB uniquement
BluetoothNorme 5.0
Mémoire2Gb LPDDR4
Écrans & châssis
Affichage principalÉcran 7" tactile capacitif 800 x 400px
Matériau châssisAluminium
Matériau face arrièreAcrylique
Dimensions200 x 95 x 230mm
Poids1400g
CouleurNoir
Contenu Du PaQUET
RaspTouch Digital AK4118x1
Adaptateur secteur Meanwell 7.5Vx1
Pied Polyurethane 3Mx4

Caractéristiques
EntréesUSB
EntréesRJ45
SortiesOptique Toslink
SortiesCoaxial SPDIF
SortiesI2S LVDS via HDMI
Taux d'échantillonnage max384kHz
CouleurNoir

Téléchargement

RaspTouch_Volumio

Configuration de base sous Volumio (version en Français)

Téléchargement (635.49k)

RaspTouch_Volumio_EN

Configuration de base sous Volumio (Version en Anglais)

Téléchargement (635.71k)
