DAYTON AUDIO OMNIMIC 40K Microphone de Mesure de Précision
En achetant ce produit vous obtenez 69 points de fidélité
Dayton Audio OmniMic 40K Microphone de mesure de précison
Le Dayton Audio OmniMic 40K est un système de mesure acoustique tout-en-un, conçu pour optimiser les performances audio d'un système avec une précision exceptionnelle. Son microphone omnidirectionnel USB couvre une large plage de mesure calibrée de 5Hz à 40000Hz, garantissant une restitution fidèle du signal.
Par ailleurs, le module Photolink en établissant une connexion optique avec le microphone, permet de calculer avec précision la distance entre la source acoustique et la capsule du microphone ainsi que le décalage audio (Acoustic Origin Offset ou AOO). Cette fonctionnalité est toute indiquée pour la conception d'enceintes ou l'étalonnage d'un système Hi-Fi.
Accompagné d'un logiciel intuitif, le OmniMic 40K offre de nombreuses possibilités, telles que la mesure de la réponse en fréquence, de la pression acoustique ou encore de la distorsion harmonique, soit l'ensemble des composantes pour concevoir ou perfectionner votre système audio, que vous soyez amateur ou professionnel.
Retrouvez ici les principaux avantages du Dayton Audio OmniMic 40K :
- Réponse précise de 5Hz à 40000Hz grâce aux fichiers d'étalonnage uniques
- Gamme dynamique élevée permettant des mesures précises et sans distorsion jusqu'à 145 dB
- Calcul instantané du temps de vol acoustique, ce qui permet d'obtenir un délai réel et une véritable réponse en phase
- Indicateur intégré de 2.83V pour des mesures de fréquence normalisées
- La capsule de 4mm et la petite ouverture permettent des performances omnidirectionnelles jusqu'à 40kHz
- Installation rapide et facile, même pour les débutants qui pourront effectuer des mesures de précision en quelques minutes
- Toute une gamme de mesures possibles : réponse en fréquence, phase réelle, distorsion, niveau de pression acoustique, compression des haut-parleurs
Pour les mesures jusqu'à 40000Hz, votre système devra être équipé d'un convertisseur numérique-analogique (DAC) avec une fréquence d'échantillonnage de 88.2kHz ou plus et d'un amplificateur capable d'une réponse presque plate jusqu'à 40000Hz.
Dayton Audio OmniMic 40K : Conçu pour des mesures précises
Le Dayton Audio OmniMic 40K embarque un microphone omnidirectionnel USB haute précision, associé à un convertisseur analogique-numérique (ADC) pour garantir des résultats fiables. Sa capsule de 4mm permet des mesures calibrées au-delà du spectre audible, sur une plage de réponse en fréquence de 5Hz à 40000Hz. Son ouverture compacte limite les réflexions internes et la diffraction des bords, garantissant une réponse cohérente même en cas de capture hors axe. Cela permet au microphone de conserver des performances omnidirectionnelles exceptionnelles.
Son circuit haute tension interne lui confère une plage dynamique extrêmement large, assurant des mesures jusqu'à 145 dB sans compression ni distorsion. De plus, un commutateur d'atténuation ajuste les sorties pour s’aligner parfaitement sur l’ADC, maximisant ainsi la précision et le niveau de détail des analyses.
Dayton Audio OmniMic 40K : Dispositif photolink pour une capture du temps de vol précis
L'une des grandes innovations du Dayton Audio OmniMic 40K réside dans son système Photolink, qui utilise un dispositif infrarouge pour capturer avec exactitude le temps de vol et la distance entre la source acoustique et le microphone.
C'est notamment grâce à cette fonctionnalité que le Dayton Audio OmniMic 40K se démarque de la concurrence. En effet, établir une connexion optique avec le microphone offre un calcul précis du temps de vol et de la distance entre la source acoustique et la capsule du microphone. Cette fonction est cruciale pour la mesure précise du délai et la capture de la phase réelle, toutes deux essentielles pour déterminer le décalage de l'origine acoustique et créer des simulations précises dans l'axe et hors axe lors de la conception d'un système de haut-parleurs multivoies ou d'un ensemble de haut-parleurs.
Le PhotoLink est également doté d'un indicateur visible de 2.83V pour faciliter le réglage cohérent du niveau du signal entre les mesures, essentiel pour maintenir une sensibilité indentique entre les différents haut-parleurs. De plus, le dispositif PhotoLink fonctionne de manière passive pour une installation et une utilisation grandement simplifiée.
Dayton Audio OmniMic 40K : Un logiciel simple à installer
Facile à utiliser, l'OmniMic 40K est équipé d'un logiciel intuitif qui vous permet de commencer vos tests quelques minutes après l'avoir déballé. Chaque aspect du son, de la distorsion jusqu'à 20000Hz au temps de vol précis, est facilement accessible. Au-delà de la fonctionnalité, sa conception compacte et portable, associée à un prix abordable, en fait un choix inégalé en matière de mesure acoustique.

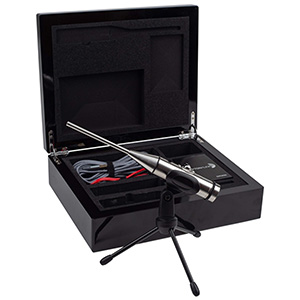

Tous les éléments essentiels sont inclus : le microphone OmniMic 40K, le PhotoLink, les câbles de test, un câble USB de 5m (16.4ft), un support de microphone compact, une pince à micro et un coffret de protection en bois, pour une utilisation immédiate sur le terrain.

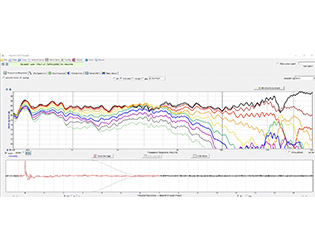

Réponse en fréquence et en impulsion
La réponse en fréquence est une courbe qui indique l'intensité avec laquelle un système audio reproduit les différentes parties de la gamme de fréquences. La réponse en fréquence est liée à la « réponse aux impulsions » (le signal de pression qu'un haut-parleur ou un système audio produirait s'il était alimenté par une impulsion extrêmement brève). Jusqu'à 40 courbes de réponse en fréquence (préalablement enregistrées dans des fichiers « FRD ») peuvent être affichées à l'écran en même temps que la mesure en cours.
Réponse polaire
L'objectif d'un affichage polaire est de montrer comment la réponse en fréquence d'un haut-parleur varie en fonction des angles horizontaux ou verticaux par rapport aux baffles. Les concepteurs de haut-parleurs conçoivent généralement des haut-parleurs pour une réponse en fréquence spécifiée (généralement plate) à une position dans l'axe du haut-parleur et à une certaine distance supposée du baffle.
Distorsion harmonique
La distorsion harmonique est l'ajout indésirable de nouvelles tonalités au signal audio original. Ces produits de distorsion se produisent à des multiples de la fréquence originale et sont centrés sur les harmoniques de l'original. Par exemple, un signal fondamental de 1kHz soumis à une distorsion harmonique produira de l'énergie à 2kHz (2e harmonique), 3kHz (3e harmonique), 4kHz (4e harmonique), etc. L'OmniMic 40K affiche les 2e à 5e harmoniques ainsi que la distorsion harmonique totale.
Temps de vol et phase réelle
Lors du développement d'un système de haut-parleurs, il est essentiel d'identifier avec précision le centre acoustique de chaque haut-parleur afin de s'assurer que les simulations correspondent aux résultats réels. Le dispositif Photolink établit une liaison optique avec le microphone OmniMic 40K, ce qui permet de mesurer avec précision le retard et la distance entre la source acoustique et le microphone. Cette intégration rationalise le processus de conception et de simulation en éliminant les conjectures et les étapes inutiles.
Décroissance spectrale cumulative
Une cascade (ou CSD) illustre, sur un graphique en 3D, la façon dont l'énergie d'un haut-parleur se décompose ou est rayonnée sur une gamme de fréquences. Les graphiques en cascade sont utilisés par les concepteurs de haut-parleurs et d'enceintes pour sélectionner les haut-parleurs, identifier les résonances ou les réflexions, et visualiser le comportement des haut-parleurs et des guides d'ondes.
Mesure SPL / Analyse de spectre
L'appareil de mesure du niveau de pression acoustique (SPL) est un outil conçu pour quantifier avec précision l'intensité sonore d'une source. En outre, l'analyseur de spectre fournit des informations détaillées en affichant le niveau de pression acoustique relatif sur différentes bandes de fréquences.
Courbe énergie-temps
La courbe illustrée représente l'énergie relative au niveau de l'énergie dans le premier pic lorsqu'une impulsion provient du haut-parleur et se reflète dans la pièce. En d'autres termes, imaginez que le haut-parleur envoie une impulsion soudaine plutôt que le balayage utilisé dans ce test.
Oscilloscope
L'oscilloscope permet de visualiser efficacement les formes d'ondes sonores, qu'il s'agisse d'airs de musique, de vocalisations ou d'émissions provenant de haut-parleurs. Cet outil offre un aperçu précis de la dynamique et des détails des signaux audio.
Décroissance des basses
Utilisez l'analyseur de décroissance des basses pour évaluer avec précision la décroissance des basses dans un espace donné. Cette mesure est essentielle pour comprendre et compenser l'influence de l'acoustique de la pièce sur les basses fréquences.
Téléchargez votre fichier d'étalonnage personnalisé pour l'OmniMic 40K
Un fichier d'étalonnage .txt de série unique sera disponible pour votre OmniMic 40K. Une fois que vous avez reçu votre microphone, visitez l'outil de téléchargement de l'étalonnage de Dayton Audio où vous serez invité à entrer le numéro de série qui se trouve sur la base de votre OmniMic 40K étalonné. Après avoir saisi le numéro de série, vous pourrez télécharger votre fichier .txt d'étalonnage unique.
Microsoft .net Framework 3.5 est nécessaire pour que le logiciel Omnimic V2 fonctionne correctement. Il n'est pas installé par défaut dans Windows 10 ou 11.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Microphone de mesure |
| Type de microphone | Omnidirectionnel |
| Réponse en fréquence | 5Hz-40000Hz |
| SPL max. | 145dB avec atténuation activée (121dB avec atténuation désactivée) |
| Connecteur | USB-B |
| Dimensions | 25.5 x 219mm |
| Poids | 185g |
| Photolink | |
|---|---|
| Sortie optique | Infrarouge |
| Indicateur de tension | Vert = 2.83V (± 0.1V) Rouge = > 2.83V |
| Puissance admissible | 350W RMS |
| Dimensions | 25.5 x 63.5 x 96mm |
| Poids | 203g |
| Général | |
|---|---|
| Poids brut | 2.3 kg |
| Dimensions brutes | 8.3 x 28 x 23cm |
| Conditionnement | 1x Microphone OmniMic 40K 1x PhotoLink 1x Trépied 1x Pince à micro 1x Câble USB-A vers USB-B 1x Câbles de test (rouge/noir, 1m) |
