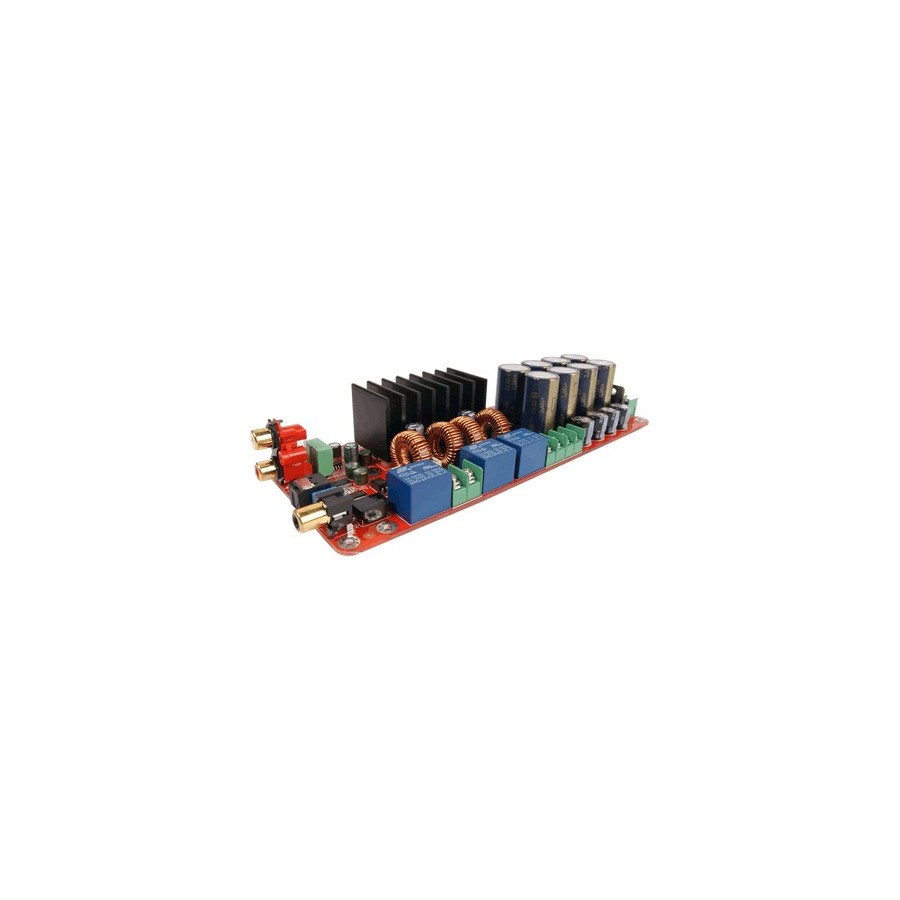

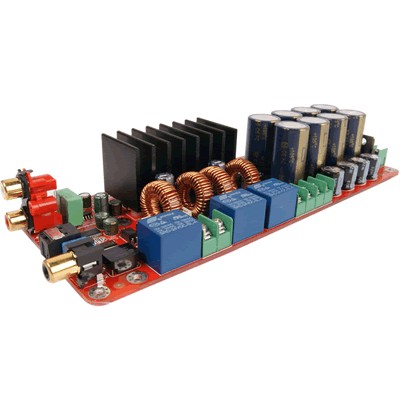

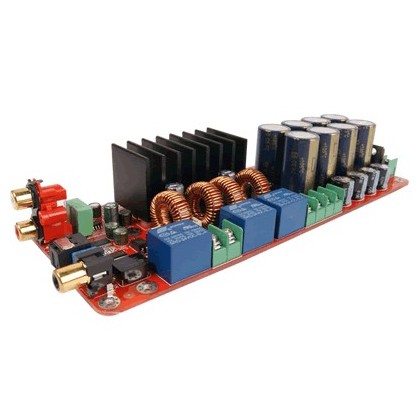

AUDIOPHONICS STA328 - Module Ampli 2.0 True Direct Digital FDA

Basé sur une architecture Classe-D, ce module d'amplification AUDIOPHONICS se caractérise par une entrée principale en SPDIF, coaxiale ou Toslink.

L'amplificateur passe directement du signal SPDIF à la sortie HP sans convertir en analogique, le signal est ainsi le plus direct possible.

Pour certaines applications qui le requièrent avons ajouté une entrée analogique au circuit STA328 mais celle ci est légèrement bruitée.

Ce module dispose de nombreuses fonctionnalités comme un égaliseur et DAC intégré (FDA).

En effet cet amplificateur pour fonctionner de 2 façons différentes :

- Amplificateur stéréo classique

La puce STA 328 intégrée permet en effet d'atteindre 2 x 60 Watts sous 8Ω avec un niveau de distorsion harmonique de 1% .

Ce module intègre également un pilotage complet à la télécommande, permettant de sélectionner les entrées, de paramétrer l'égaliseur et de gérer le volume.

Afin de protéger vos enceintes, cette carte possède un circuit de protection contre la présence éventuelle d'une composante continue.
Une temporisation évite également un bruit désagréable à l'allumage.

Caractéristiques :

• Module amplificateur : support du 2.0 (stéréo).
• Filtre passe haut des enceintes avant réglable de 80 à 320Hz
• Filtre passe bas du caisson réglable de 80 à 320Hz
• Le filtrage sur les canaux stéréo est de premier ordre passe haut et sur le caisson du second ordre passe bas.
• Niveau de la voie grave réglable par télécommande
• Égaliseur intégré : Bypass, Flat, Bass boost 1, Bass boost 2 , Bass boost 3
• Afficheur 3 x 7 segments
• Mémoire des réglages / volume
• Pilotage par télécommande ou encodeur rotatif ( Power, Mute, Vol +/-, CH +/-, EQ, Niveau de basse, Dimmer..)
• Entrées : (Toslink Optique, Numérique Coaxiale et Analogique stéréo)
• Sorties HP : Sur borniers a visser
• Entrée SPDIF supportant nativement le 24bit/96khz (taux supportés : 32, 44.1, 48, 88.2, 96, 176.4 (2x down-sampling) , 192 (2x down-sampling) khz )
• Carte fournie nue, assemblée, testée et prête à être alimentée (Alimentation à partir d'un transformateur de 2 x 20V à 2 x 25V) ou (de 2x25 à 30 VDC)

Spécifications :

• Puissance de Sortie par Canal (2.0) : 60W/8Ω (1% THD+N) VCC= 35V
  40W/4Ω (1% THD+N) VCC= 21V
• Alimentation : Transformateur 2 x 24V de 60 à 120VA
• Dimensions module principal : 215 x 80 x 40mm (L x l x h)
• Dimensions carte fille (afficheur) : 100 x 20 x 12 mm
• Longueur de la nappe d'interconnexion : 14 cm
• Poids : 360 g + 80 g

Manuel utilisateur (PDF)

Module Amplificateur + DAC / ADC

Télécommande

Afficheur

Exemple de réalisation basée sur ce module :
