AUDIOPHONICS XDA019 - Module Amplificateur TDA7294 2x100W

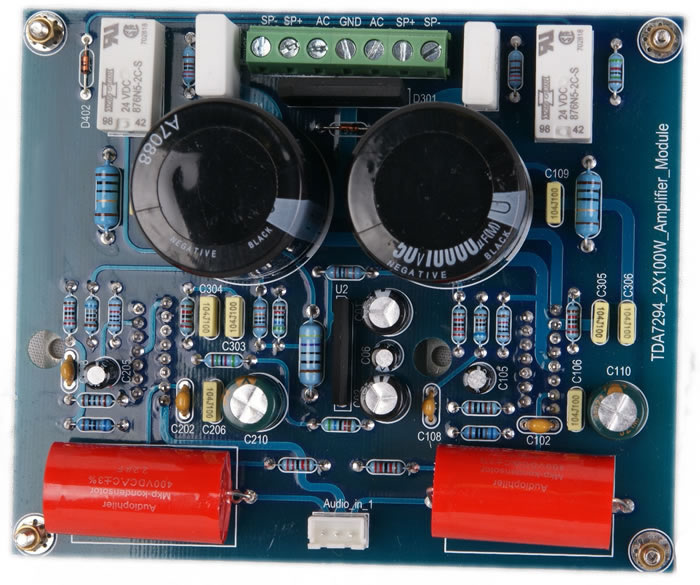

AUDIOPHONICS XDA019 Module Amplificateur Stéréo 2x100W

Le module d'amplification XDA019 repose sur l'utilisation d'un couple de transistors de forte puissance TDA7294 développé par la firme Suisse ST MicroElectronics.

Il est capable de délivrer une puissance continue de 2 x 100W, et jusqu'à 180W en crête sous une charge de 4Ω avec un taux de distorsion maximal de 10% sur la plage audible de 20Hz et 20KHz.

Doté d'une très haute stabilité thermique, le XDA019 s'équipe d'un système de protection sophistiqué contre les surtensions, et d'une fonction "Mute" permettant d'éviter les bruits de commutation lors de l'allumage/extinction.

Le filtrage quant à lui est assuré par 2 condensateurs électrolytiques 50V Rubis montés en parallèle pour totaliser 20000uF.

On note également la présence sur ce circuit intégré double couche plaqué Argent d'un circuit de protection UPC1237 d'origine NEC, et d'un amplificateur opérationnel double KA5532 soudé à la carte.

Spécifications :

• Puissance Continue :  100W / 8Ω (THD 10% - 20Hz->20KHz) +/- 38V
•                                      100W / 4Ω (THD 10% - 20Hz->20KHz) +/- 29V
• Taux de Distorsion Harmonique Total : 0.1%
• Tensions d'Alimentation Recommandées :
                                       Sous  4Ω : ±20-30V (ex : Transformateur 160VA 2x24V)
                                       Sous  8Ω : ±26-40V (ex : Transformateur 160VA 2x30V)

• Dimensions PCB : 120 x 100 x 60 mm (L x l x h)
• Dissipateur obligatoire non livré avec ce module
• Poids : 180g
