LM3886 Amplificateur Stéréo audiophile 2x68W / 4 Ohm

LM3886 Amplificateur Stéréo audiophile 2x68W / 4 Ohm
Ce module LM3886TF est idéal pour la conception d'ampli stéréo dynamique et de qualité avec des composants typés audiophile. Les aop d'entrées sur support DIP 8 permettent de changer le son à sa guise. Ce module est fournit avec son radiateur à monter. Il suffit d'un simple transformateur pour le faire fonctionner.

Moyenne des votes pour ce produit
4.0 / 5

En achetant ce produit vous obtenez 4 points de fidélité


Référence : 12040
Nouveau produit

45,90 €TTC

38,25 € HT

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit


Informations

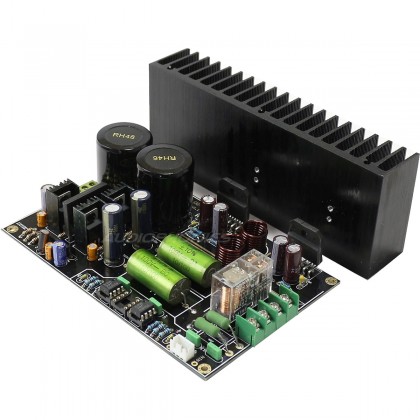

Ce module d'amplification repose sur l'utilisation du circuit haute performance bipolaire LM3886TF développé par National Semiconductor. Cette version audiophile dispose de composants revus et corrigés de très haute qualité comme des résistances métal Welwyn et condensateurs à film. Il dispose de régulateurs LM317, de bobines de filtrage en sortie surdimensionnées. De plus, les condensateurs de filtrage sont des 10000 mF sous 35V de marque Nover.

Ce LM 3886 stéreo est capable de délivrer une puissance continue de 2 x 68W ( jusqu'à 135W en crête ) sous une charge de 4Ω avec un taux de distorsion n'excédant pas 0,1% sur la plage audible de 20Hz et 20KHz.
D'une stabilité thermique et électrique à toute épreuve, ce module amplificateur est équipé d'un double système de protection sophistiqué contre les surtensions ( technologie propriétaire SPiKe™ ), et les sous-tensions.

Ce dernier intervient lorsque l'alimentation chute en dessous de 12V. Les relais intégrés permettent une protection des enceintes et disposent d'une temporisation permettant d'éviter les "Plocs" à l'allumage.

Ce produit offre un son dynamique, musical et une bonne tenue des basses typique des Class A/B.

Un excellent module LM3886 clé en main qui trouvera sa place dans n'importe quel projet DIY, du simple amplificateur stéréo à la multipli-amplification active de qualité pour un prix raisonnable.

Cette version LM3886TF n'a pas besoin d'isolateur en Mica ou plastique pour le dissipateur livré avecle module.

La partie driver est sur support DIP 8 permettant de changer à volonté les deux AOP mono. Ainsi on peut affiner la qualité sonore à son système Hifi. l'emplacement DIP 8 libre permet l'utilisation d'un ampli OP stéréo en lieu et place des deux autres mono sur les côtés.

ATTENTION ! Ce module selons les arrivages arrivent avec des condensateurs jaune ou vert de 10µf 100 V mais ne remet pas en cause ces caractéristiques.

Si vous désirez augmenter la qualité de cet amplificateur vous pouvez remplacer les condensateurs d'origines par ces modèles :
Mcap Mundorf 10µf 250V MKP.

Attention ! Ne pas brancher 3 AOP en même temps (voir schéma plus bas).


Spécifications :

Puissance Continue : 50W / 8Ω (THD 0.1% - 20Hz->20KHz) +/- 35V
68W / 4Ω (THD 0.1% - 20Hz->20KHz) +/- 28V
Rapport Signal/Bruit : ≥ 92dB
Sensibilité d'entrée : 1V RMS
Sous 4Ω : (Transformateur entre 16V AC)
Sous 8Ω : (Transformateur 30V AC)

Dimensions Totales :

  • 149 x 96x34mm
  • Entraxe de fixation du CI : 140x89mm
  • Poids : 170g

Emplacement pour AOP simple mono type NE5534

Compatible : OPA134, OP604, Muse 01, AD797, LM49710

LM3886 amplificateur stéréo NE5534

Branchement compatible AOP stéreo NE5532

Compatible NE 5532, OPA2604, OP2134, Muse 02, LM4562

LM3886 amplificateur stéréo NE5532


Caractéristiques
Canaux2 (Stéréo)
ClassClass A / AB

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 3/5
Date :
Good bass, Harsh treble
For me -It is imposible to listen this for long period. The treble sounds harsh, that's why I use this for bass in a 3 way active system. I compared this amplifier to LJ TTA1943 Amplifier boards 100W 8 ohm Mono that sounded much better than LM3886
 (0)
 (0)
Cet avis a été posté pour LM3886 Amplificateur Stéréo audiophile 2x68W / 4 Ohm
Note :
 5/5
Date :
Ce module ne mérite pas le qualificatif audiophile et pose des problèmes de fiabilité.
Le filtrage de l'alimentation n'est pas au niveau d'un module "audiophile".
Les condensateurs de filtrage ne sont pas de bonne qualité,ils laissent passer un niveau de bruit audible.
Après remplacement de ces condensateurs le problème est réglé mais ce n'est pas acceptable.
Sur un des modules que j'ai acheté (j'en ai acheté 2) le relais de protection de la sortie haut-parleurs était défaillant (contact aléatoire sur une des sorties),j'ai dû aussi le remplacer.
 (0)
 (0)
Cet avis a été posté pour LM3886 Amplificateur Stéréo audiophile 2x68W / 4 Ohm
