LM3886 Amplificateur Stéréo audiophile sans condensateurs 2x68W / 4 Ohm

Ce module d'amplification repose sur l'utilisation du circuit haute performance bipolaire LM3886TF développé par National Semiconductor. Cette version audiophile dispose de composants revus et corrigés de très haute qualité comme des résistances métal et condensateurs à film. Il dispose de régulateurs LM317, de bobines de filtrage en sortie surdimensionnées.

Ce LM 3886 stéreo est capable de délivrer une puissance continue de 2 x 68W (jusqu'à 135W en crête) sous une charge de 4Ω avec un taux de distorsion n'excédant pas 0,1% sur la plage audible de 20Hz et 20KHz.
D'une stabilité thermique et électrique à toute épreuve, ce module amplificateur est équipé d'un double système de protection sophistiqué contre les surtensions (technologie propriétaire SPiKe™), et les sous-tensions.

Ce dernier intervient lorsque l'alimentation chute en dessous de 12V. Les relais intégrés permettent une protection des enceintes et disposent d'une temporisation permettant d'éviter les "Plocs" à l'allumage.

Ce produit offre un son dynamique, musical et une bonne tenue des basses typique des Class A/B.

Prévoir en option deux condensateurs d'une tension de 35V et de capacité filtrage de 10000mf : Condensateurs Nover 10000µF 35v fiche 11029.

Un excellent module LM3886 qui trouvera sa place dans n'importe quel projet DIY, du simple amplificateur stéréo à la multipli-amplification active de qualité pour un prix raisonnable.

Exemple de radiateurs pour transistor : LM3875/3886.

Cette version LM3886TF n'a pas besoin d'isolateur en Mica ou plastique pour les dissipateurs

La partie driver est sur support DIP 8 permettant de changer à volonté les deux AOP mono. Ainsi on peut affiner la qualité sonore à son système Hifi. l'emplacement DIP 8 libre permet l'utilisation d'un ampli OP stéréo en lieu et place des deux autres mono sur les côtés.

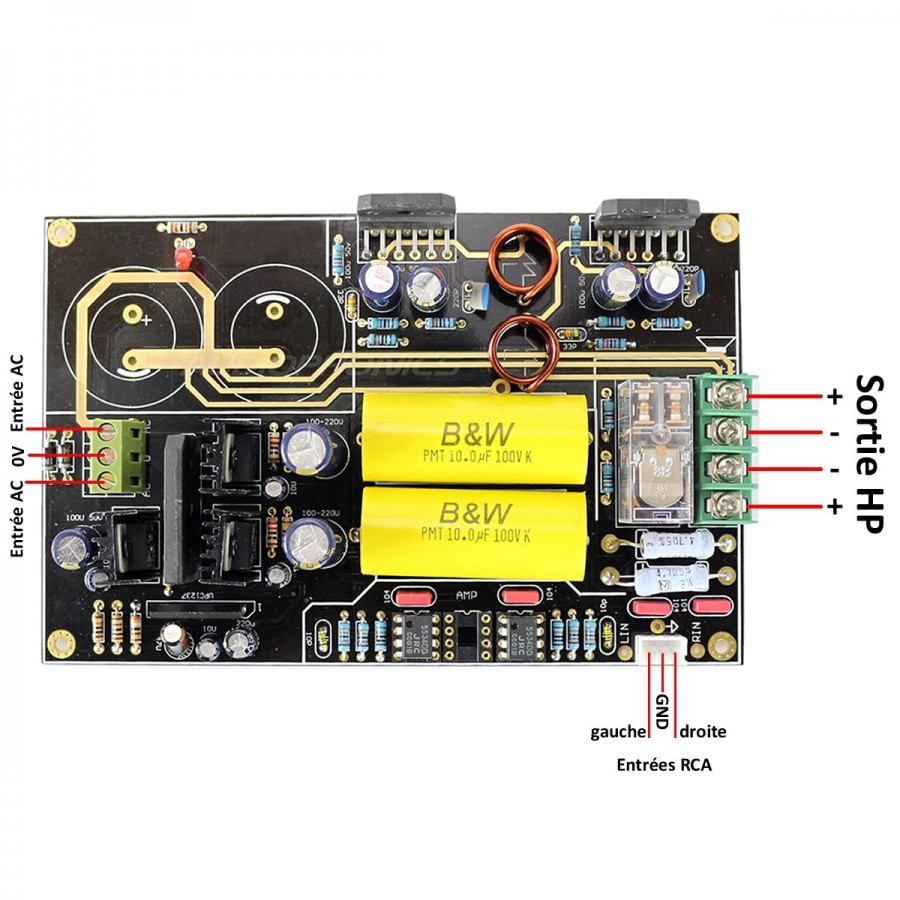

Attention ! Ne pas brancher 3 AOP en même temps (voir schéma plus bas).

Spécifications :

Puissance Continue : 50W / 8Ω (THD 0.1% - 20Hz->20KHz) +/- 35V
68W / 4Ω (THD 0.1% - 20Hz->20KHz) +/- 28V
Rapport Signal/Bruit : ≥ 92dB
Sensibilité d'entrée : 1V RMS
Sous 4Ω : (Transformateur entre 16V AC)
Sous 8Ω : (Transformateur 30V AC)

Dimensions Totales :

• 149 x 96x34mm
• Entraxe de fixation du CI : 140x89mm
• Poids : 170g

Emplacement pour AOP simple mono type NE5534

Compatible : OPA134, OP604, Muse 01, AD797, LM49710

Branchement compatible AOP stéreo NE5532

Compatible NE 5532, OPA2604, OP2134, Muse 02, LM4562
