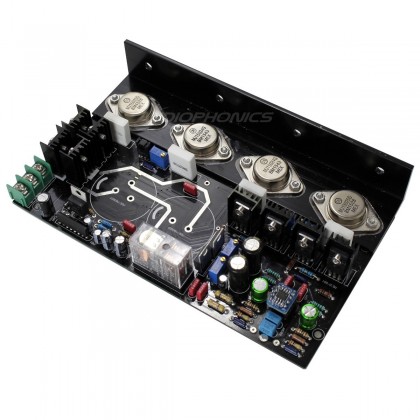

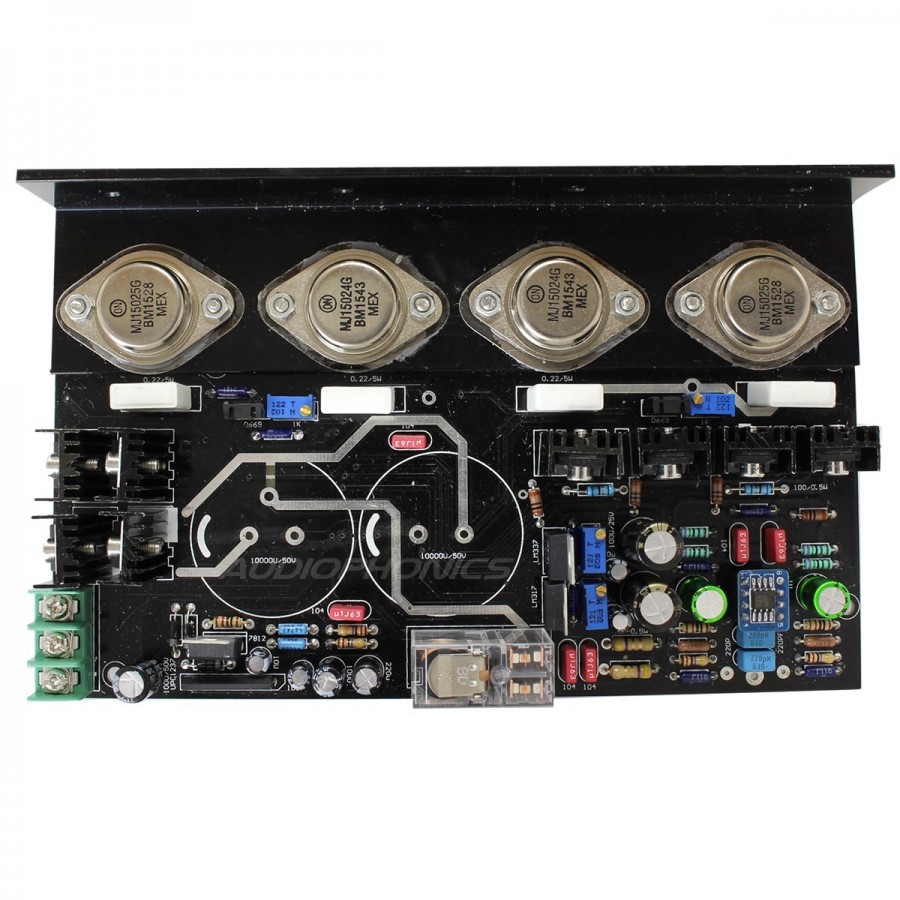

MJ 15024 Module Amplificateur Stéréo 2x35W 8 Ohm Class AB

Spécifications
Type	Amplificateur
Class	AB glissante
Puissance amplification	2x35W @ 8Ω 2x 70W Ω 4Ω
Entrées	Analogique deux canaux Pastilles sur PCB
Réponse en fréquence	4Hz - 350kHz (-3dB)
THD	<0.01% @ 100W / 1000Hz
Vitesse de balayage	38V/µs
SNR	>99dB
Entraxes	116 x 56mm
Dimensions	179mm x 100mm
Alimentation	14-26 VAC x 2 (≈ 300VA) 4.5A Borniers Phoenix

Spécifications

Type

Amplificateur

Class

AB glissante

Puissance amplification

2x35W @ 8Ω
2x 70W Ω 4Ω

Entrées

Analogique deux canaux
Pastilles sur PCB

Réponse en fréquence

4Hz - 350kHz (-3dB)

THD

<0.01% @ 100W / 1000Hz

Vitesse de balayage

38V/µs

SNR

>99dB

Entraxes

116 x 56mm

Dimensions

179mm x 100mm

Alimentation

14-26 VAC x 2 (≈ 300VA) 4.5A
Borniers Phoenix

Entrées	Pastille à souder
Sorties	NC
Canaux	2 (Stéréo)
Class	Class A / AB
Composant amplification	Transistors
Puissance (W)	35.0

Résultat dépassant les attentes.
Alimenté en 2 x 24 V AC, à partir d'un transformateur ~300 VA et d'un ampli Op de récupération pour le moment (nec upc4570), lme49860 à venir. Condensateurs nichicon, radiateur d'ampli home cinéma (grande taille), potentiomètre 10k. Sur enceintes JMlab Symbol 6.
Aucun bruit de fond, une sonorité ronde et précise, une séparation des voies étonnante. Puissance suffisante sur ces enceintes 8 ohms à bon rendement. Dégagement de chaleur raisonnable. Le son est moins fatiguant sur écoute longue, qu'un classe D de même niveau de prix.
Pour les condensateurs, le moins est du côté du symbole "parenthèse ouvrante" sur le circuit imprimé.

(0)

Cet avis a été posté pour MJ 15024 Module Amplificateur Stéréo 2x35W 8 Ohm Class AB

Pas mal
Je lui ai mis un transfo 160VA 2x20V et 2 condo Mundorf M-Lytic AG 40V 10000µF.

Comparé à un ampli Atoll IN30 (~350€) sur 2 mois, je préfère l'Atoll qui je trouve donne un son plus doux mais c'est juste une affaire de goût. Je dirais que cet ampli a une super dynamique et un son ultra précis / agressif / violant / dure. Je le conseillerai plutôt à ceux qui écoutent beaucoup d'électro.

Sinon, j'ai fixé le dissipateur de cet ampli directement à un boitier tout en métal et il le fait bien chauffer, même au repos. Rien d'inquiétant mais je n'aime pas trop (vive les MOSFET ^^).

Autre chose, durant son premier mois d'utilisation quelque chose vibrait de temps en temps. Je pense que c'était le relais de tempo.

CONCLUSION :
Facile à monter, il rivalise avec des ampli 2 fois plus cher, mais chauffe beaucoup. Son "dynamique" et "dure" plutôt pour de l'électro.

(0)

Cet avis a été posté pour MJ 15024 Module Amplificateur Stéréo 2x35W 8 Ohm Class AB

Très bien fabriqué
Petit kit extrêmement bien conçu et robuste. Très facile à mettre en oeuvre pour un débutant et ayant un bonne capacité en courant car tout est surdimensionné, pont de diodes, transistors pilotes sur dissipateurs séparés, protection et tempo à l'allumage intégré, vraiment top pour le débutant. Attention, ne surtout pas dépasser les 2x26VAC recommandé.
