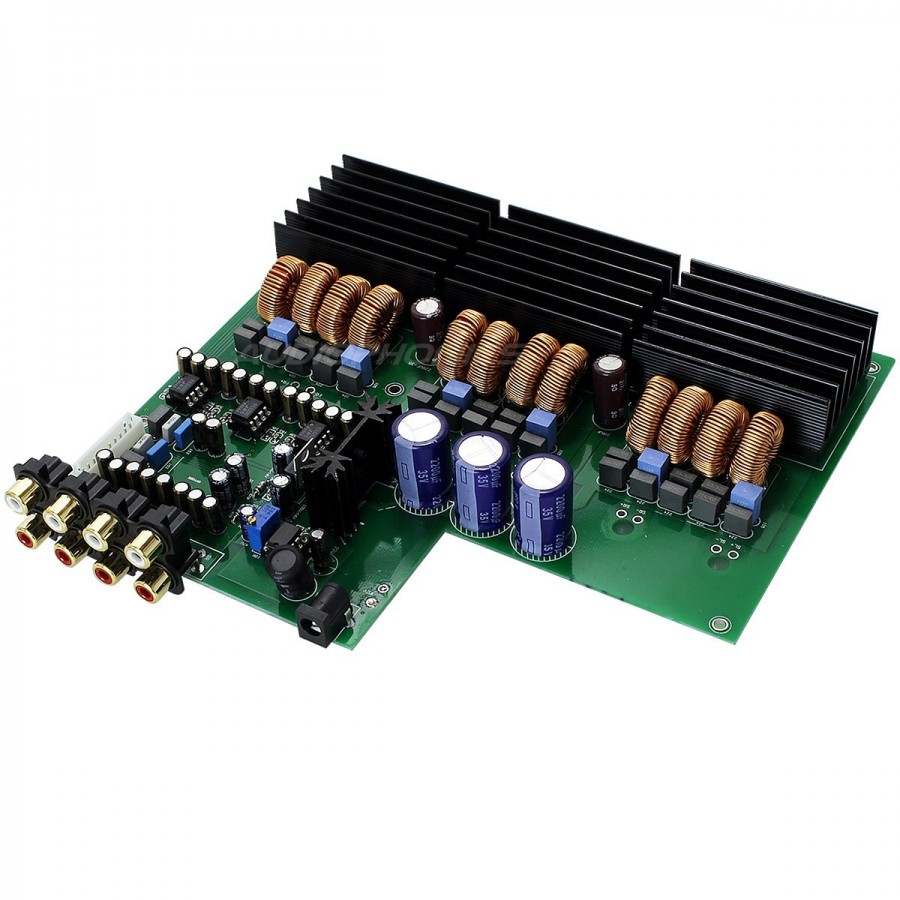

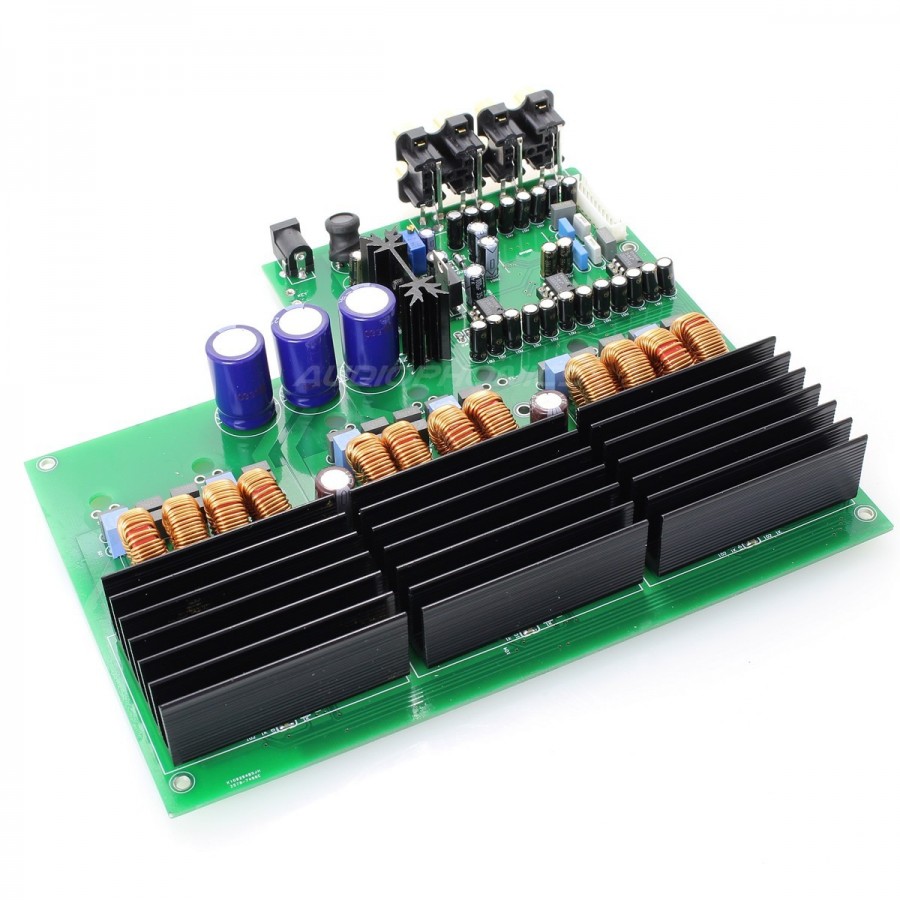

Module Amplificateur TDA7498E Class D 6x100W 4 Ohm

Le module d'amplification 6 voies TDA7498 6x100W permet la conception d'amplificateurs Home Cinéma 5.1. Il peut aussi avantageusement être utiliser pour un système d'enceintes actives 3 voies accompagner d'un filtre actif dédié comme notre modèle :

Le Filtre actif numérique mini DSP Nano Digi 2x8 qui nécessite des DAC.

Le Mini DSP Open DRC DA8 pour une solution complète.

Le module filtre actif MINI DSP 2X4HD sera aussi pertinent pour une version 2 voies.

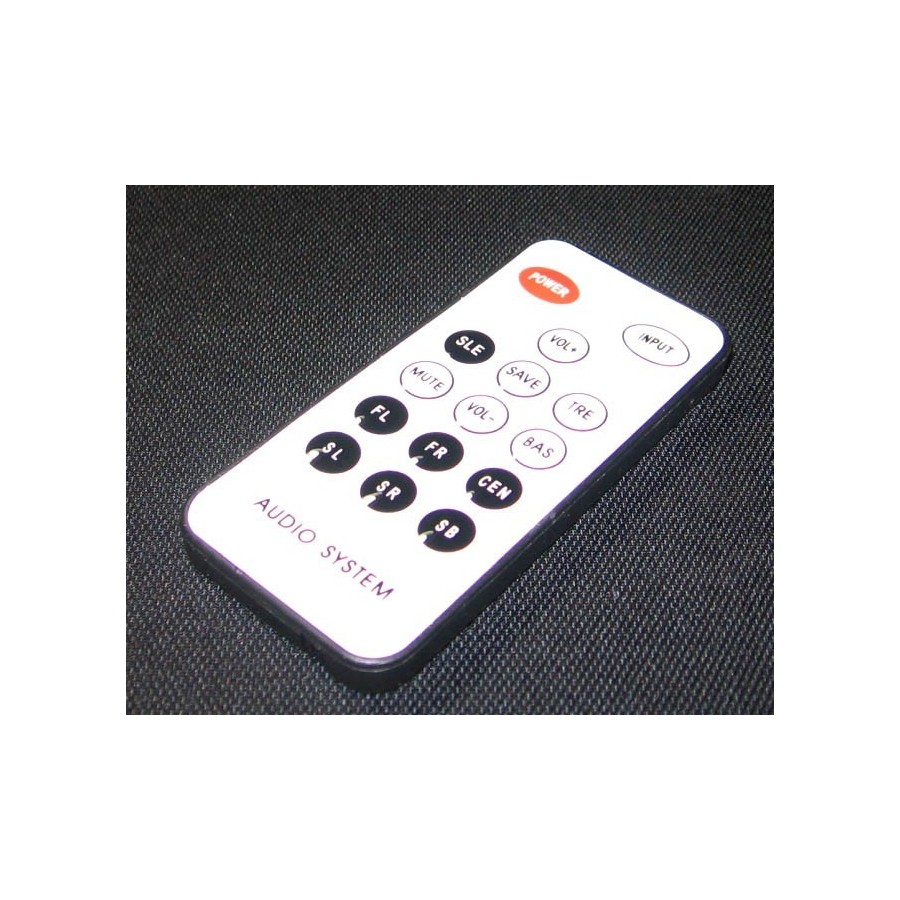

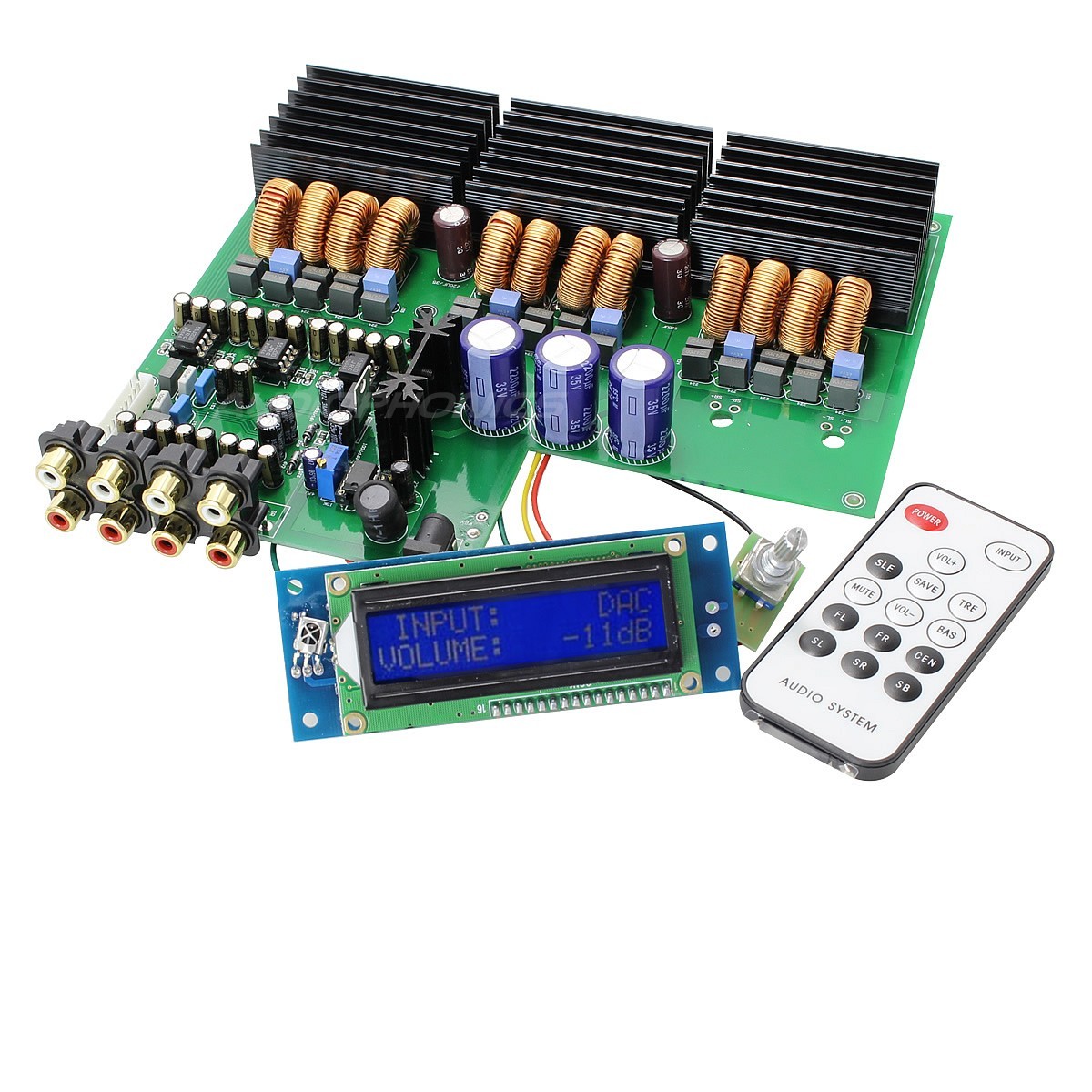

Son afficheur LCD permettra une utilisation facile et confortable accompagné d'une télécommande pouvant régler le niveau des aigus et graves sur 12dB. On peut aussi régler un seul canal en appuyant sur le bouton dédié, par exemple : FR avant droit ou CEN pour la voie centrale. Cette gestion de volume est géré par le chips d'origine Mitsubishi M62446.

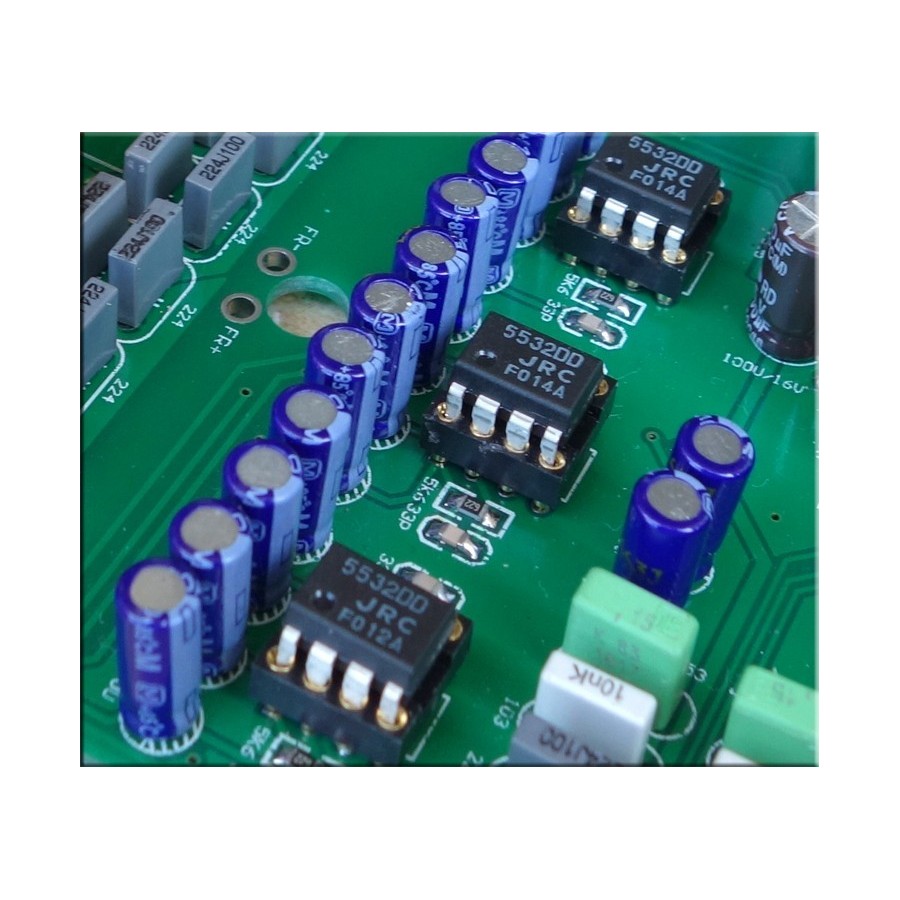

Il dispose de trois emplacements sur support DIP 8 permettant d'ajuster à sa guise le son en changeant les amplis JRC5532D d'origines. On peut les changer par des OPA2134 ou bien des OPA2604, LM4562 par exemple. (AMP-OP suggérés non fournis).

Caractéristiques techniques :

• Amplificateur TDA7498E 6x100W 4Ohm.
• Afficheur LCD pilotant le volume sur 6 canaux.
• Nécessite une alimentation non fournie (voir accessoire) utilisable de 16 V DC à 32V DC sur 5A.
• Télécommande et bouton de volume fournis.

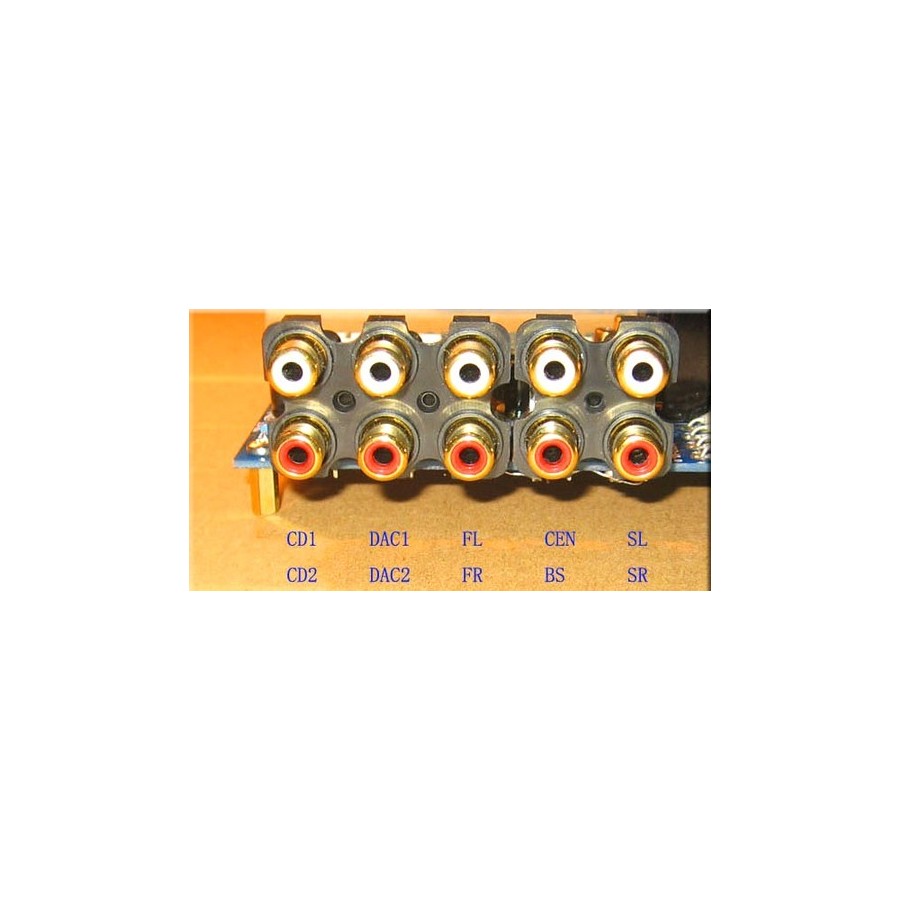

Entrées :

• Une entrée analogique CD 1/CD2.
• Une entrée analogique DAC1/DAC2.

Sorties :

• Une sortie variable Canal gauche (FL).
• Une sortie canal Droit (FR).
• Une sortie voie centrale (CEN).
• Une sortie subwoofer (BS).
• Une sortie surround gauche (SL).
• Une sortie surround droite (SR).

Dimensions et poids :

• Dimensions : 198X175mm.
• Poids : 665g.
