Module amplificateur 2.1 Class D TPA3116D2 DSP Bluetooth aptX 2x50W 1x100W

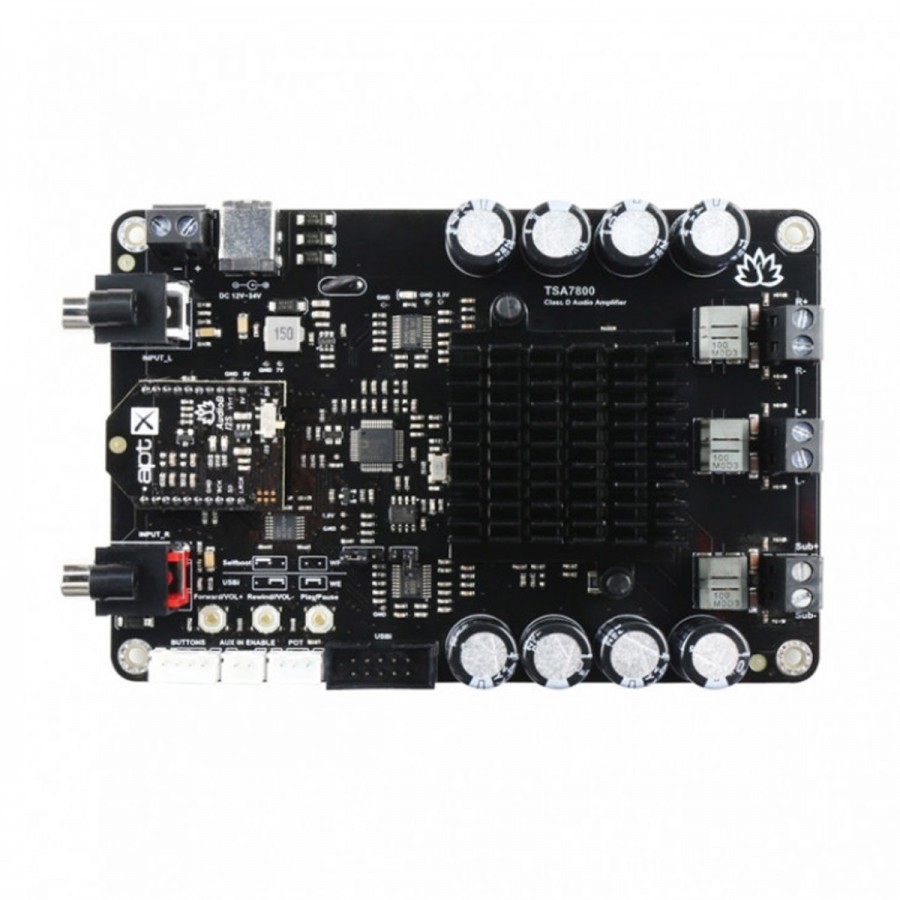

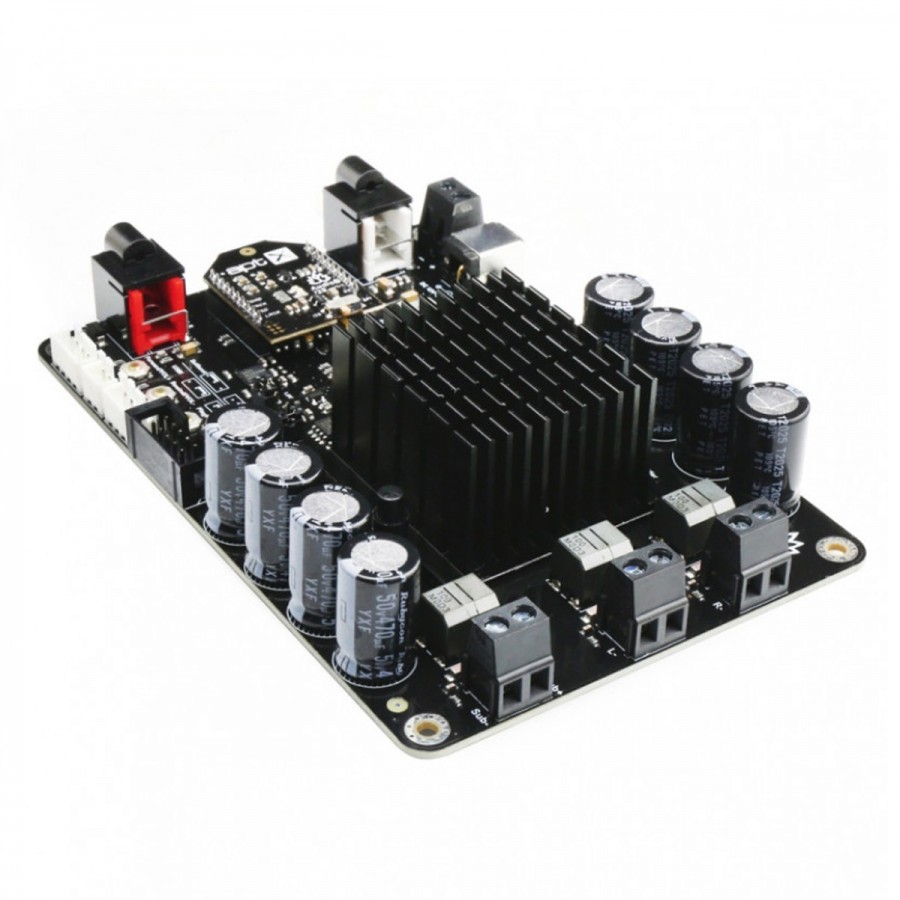

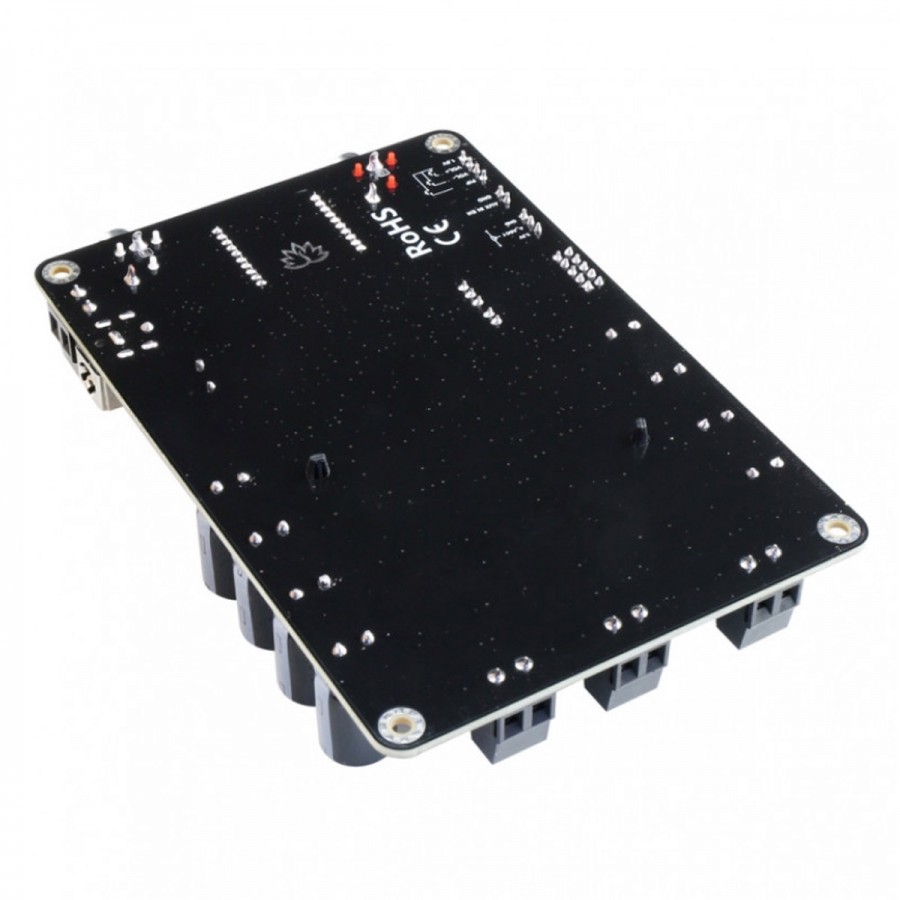

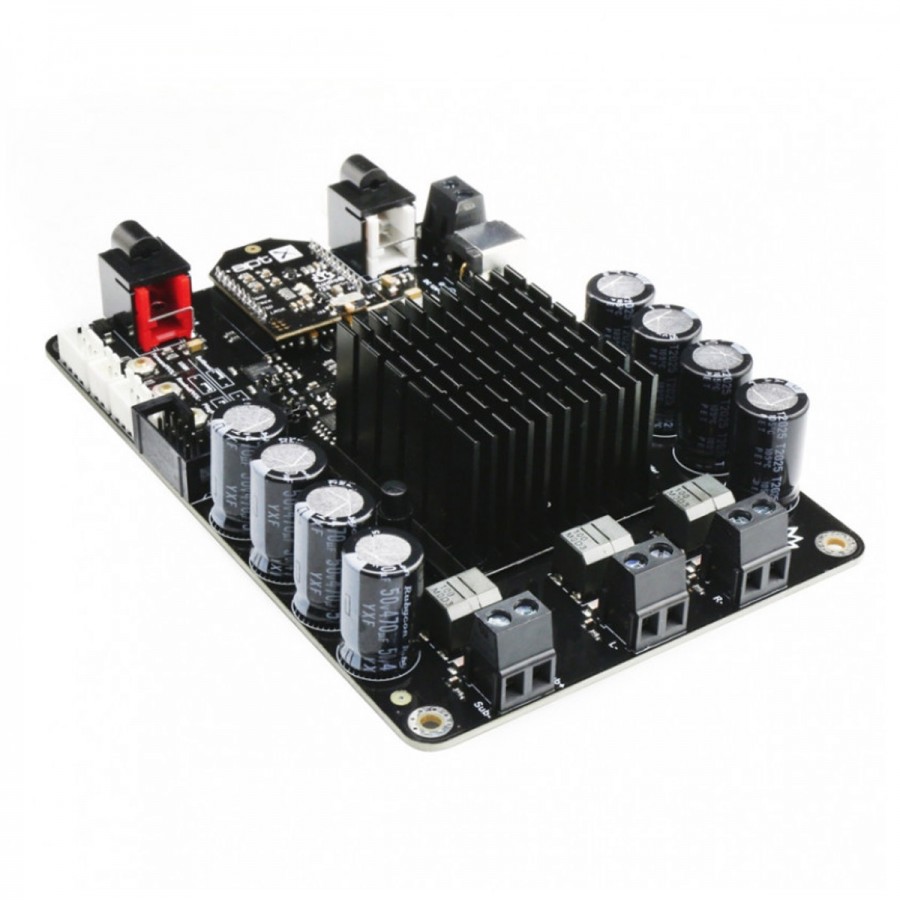

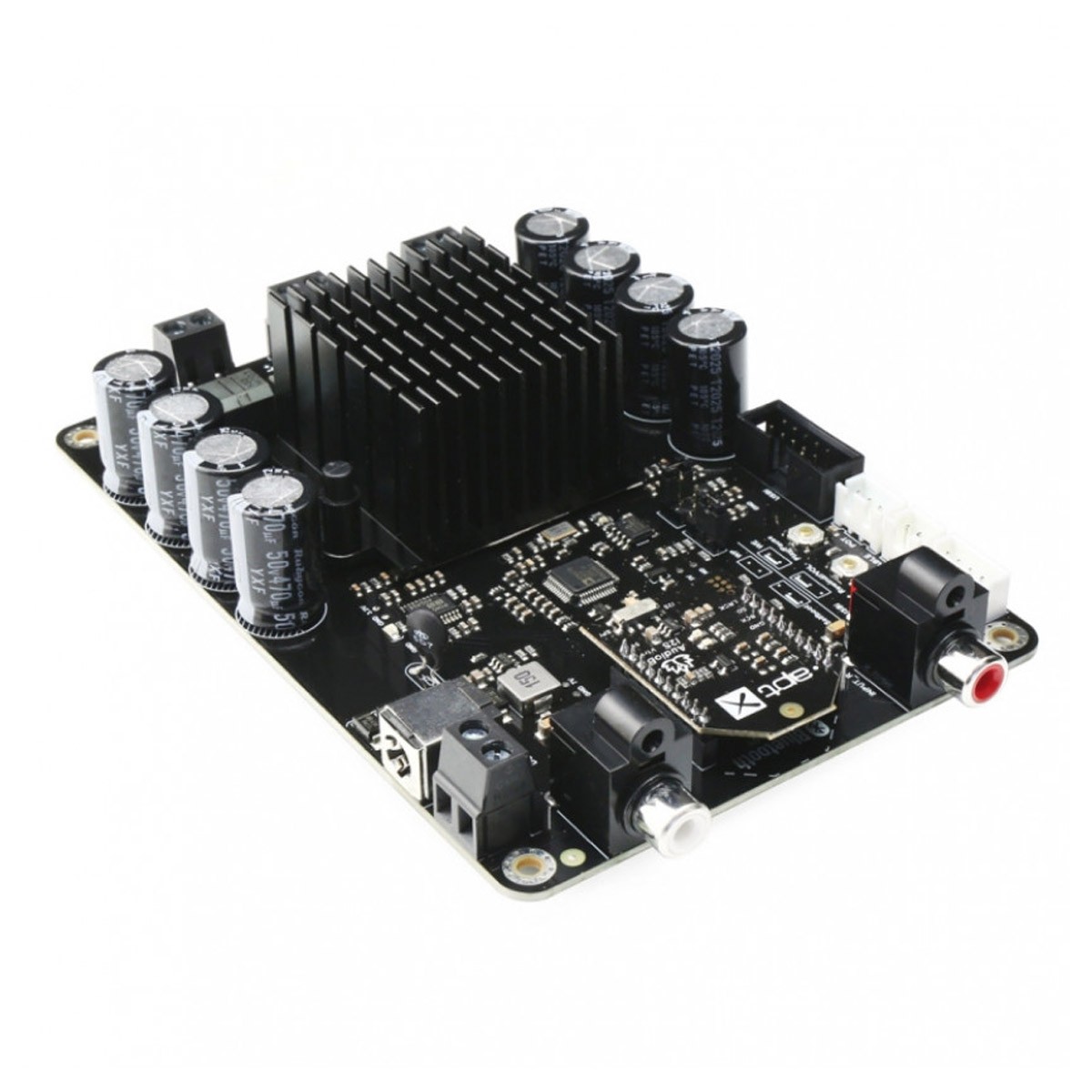

Le module TinySine TSA7800B est un amplificateur 2.1 en Class D, capable de délivrer une puissance de 2x50W + 1x100W. Il embarque par ailleurs un récepteur Bluetooth 5.0 AudioB, supportant le codec de transmission haute qualité aptX. En sommes, le TSA7800B est une carte combinée intégrant à la fois un amplificateur, un DAC et un DSP. Son étage d'amplification se base sur une paire de puces TPA3116D2. Il peut être utilisé avec n'importe quelle enceinte en 4Ω ou 8Ω (le canal subwoofer peut accompagner une enceinte en 2Ω).
Le DSP embarqué est un ADAU1701. Il permet d'ajuster les paramètres de chaque canal séparément. Par ailleurs, le module est compatible TWS, et plusieurs d'entre eux peuvent donc être couplés pour étendre le système audio.
Le module intègre de base trois boutons permettant de contrôler le niveau de volume et la lecture en cours. Il est cependant possible d'y connecter un module de contrôle externe plus complet.
Pinout :
Le programme DSp par défaut mélange les signaux audio RCA et Bluetooth et les transmet à l'amplificateur. Si vous souhaitez sélectionner manuellement l'entrée RCA ou Bluetooth, vous pouvez connecter un commutateur externe à ce port et charger un programme DSP différent.
Il est possible de brancher un potentiomètre 10k au module TSA7800B afin de profiter d'un contrôle de volume.
Le TSA7800B intégrant un DSP, il est possible d'en modifier les réglages. Pour cela il est nécessaire d'utiliser le programmateur USBi JTAG Sigma DSP (vendu séparément).
Le programme DSP intégré de base avec le module mélange les flux audio RCA et Bluetooth pour les envoyer vers les enceintes. Le réglage du DSP offre la possibilité de sélectionner la source audio via un switch externe..
.
Plusieurs modules TSA7800B peuvent être connectés entre eux, en sans-fil, grâce au mode TWS. Les boutons permettent ci-dessous permettent d'accéder aux fonctions TWS.
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 2.1 |
| Entrées | Bluetooth 5.0 1x RCA stéréo |
| Sorties | Borniers à vis |
| Codecs Bluetooth supportés | AAC, SBC, aptX, aptX Low Latency |
| Puissance | 2x 50W @ 4Ω, THD+N 10%, 21V 2x 30W @ 8Ω, THD+N 10%, 24V 2x 18W @ 4Ω, THD+N 10%, 12V Canal 100W : 1x100W @ 2Ω, THD+N 1%, 24V |
| THD+N | 0.03% @ 4Ω, 1W, 1kHz, 21V |
| Réponse en fréquence | 20Hz-20kHz (±3dB) |
| Impédance d'entrée | 22kΩ |
| Impédance de charge minimum | 3.2Ω |
| Gain | 18dB 24dB 34dB |
| Rendement | 87% @ 50W, 4Ω, 12V 92% @ 50W, 4Ω, 24V |
| Taux d'échantillonnage I2S | 48kHz |
| Protections | Sur/Sous-tensions Surcharges Protection thermique |
| Général | |
|---|---|
| Tension d'alimentation | 12-24VDC |
| Dimensions | 135 x 92 x 34mm |
| Entrées | RCA |
| Entrées | Bluetooth |
| Sorties | Borniers enceintes |
| Canaux | 1 (Mono) |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116D2 |
| Puissance (W) | 50.0 |
| Puissance (W) | 100.0 |
