TinySine TSA7804B
Module Amplificateur Class D TPA311D2 DSP ADAU1701 Bluetooth 5.0 aptX TWS 4x40W 4Ω

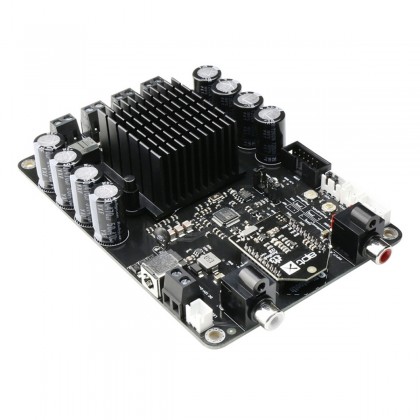

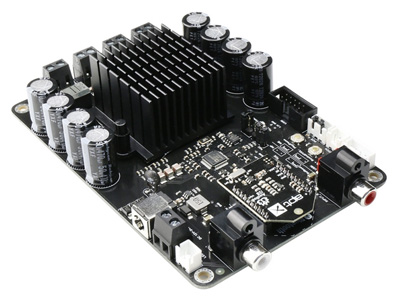

Le TinySine TSA7804B est un module amplificateur Class D à 4 canaux, délivrant chacun 50W. Cet étage d'amplification utilise une puce TPA3116D2 qui pourra accompagner n'importe quelles enceintes en 4Ω ou 8Ω. Il intègre également un DSP ADAU1701, celui-ci permettant un réglage de tonalité indépendant pour chaque canal.
Le TSA7804B est par ailleurs surmonté d'un module de réception Bluetooth I2S AudioB pour une diffusion à distance de votre musique. Il supporte le codec de transmission haute définition aptX ainsi que la technologie TWS, cette dernière offrant la possibilité de jumeler plusieurs modules entre eux pour créer un système étendu. À l'entrée Bluetooth, le TSA7804B ajoute une entrée analogique au format RCA stéréo.
Le programme DSP par défaut mélange le flux audio des entrées RCA et Bluetooth. Il est possible de sélectionner une entrée manuellement en utilisant un switch externe via le port dédié et charger une programme DSP différent. Pour utiliser un programme DSP différent, il est nécessaire d'utiliser un programmateur DSP USBi JTAG Sigma vendu séparément.
Boutons de contrôle externes

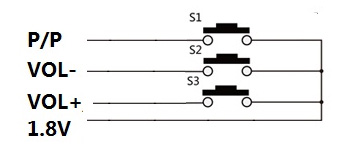

Le module intègre 3 boutons permettant de contrôler le niveau de volume, la lecture, etc. Il est également possible d'y brancher un module de contrôle externe en utilisant le connecteur dédié, dont le pinout est le suivant :
- P/P : Bouton lecture / pause
- VOL+ : Bouton volume+ et suivant
- VOL- : Bouton volume- et précédent
- 1.8V
Le volume peut également être contrôlé en connectant un potentiomètre 10K au module.

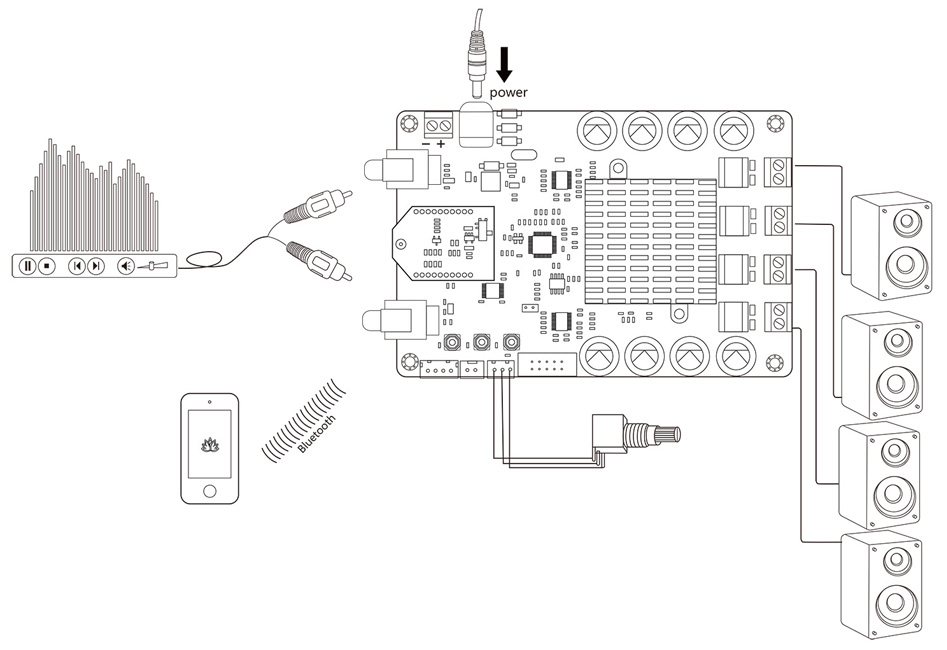

Connexion standard
Connexion TWS

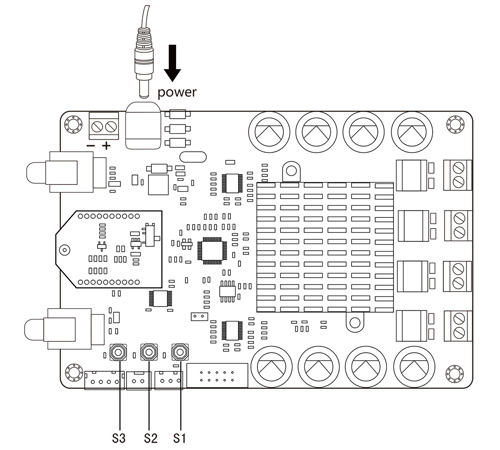

Boutons de contrôle intégrés
- S1 : Appui long de 3s pour entrer en mode appairage. Appui long de 6s pour réinitialiser les informations d'appairage.
- S1+S2 : Appui long de 1s pour activer le mode TWS esclave.
- S1+S3 : Appui long de 1s pour activer le mode TWS maître.
- S2+S3 : Appui long de 1s pour désactiver la connexion TWS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Puce d'amplification | TPA3116D2 |
| Puce DSP | ADAU1701 |
| Module Bluetooth | AudioB I2S |
| Puissance | 40W @ 4Ω, 24V, 0.1% THD+N 50W @ 4Ω, 21V, 10% THD+N 30W @ 8Ω, 24V, 10% THD+N |
| Entrées | Bluetooth 5.0 1x RCA stéréo |
| Sortie | Borniers enceintes à vis |
| Codecs Bluetooth supportés | aptX, aptX LL, SBC, AAC |
| Taux d'échantillonnage I2S | 48kHz |
| Protections | Surtensions Sous-tensions Surcharges Protection thermique |
| THD+N | 0.03% @ 4Ω, 1W, 1kHz |
| Réponse en fréquence | 20Hz-20kHz @ ±3dB, 4Ω |
| Impédance d'entrée | 22kΩ |
| Impédance de charge minimum | 3.2Ω |
| Gain | 18dB 24dB 34dB |
| Rendement | 87-92% @ 50W, 4Ω |
| Général | |
|---|---|
| Tension d'alimentation | 12-24V DC |
| Dimensions | 135 x 92 x 34mm |
| Entrées | Bluetooth |
| Entrées | RCA |
| Sorties | Borniers enceintes |
| Canaux | 4 (Quad) |
| Class | Class D / T |
| Composant amplification | TPA3116D2 |
| Puissance (W) | 40.0 |
