TINYSINE TSA8800B Module Amplificateur
En achetant ce produit vous obtenez 6 points de fidélité
![[GRADE S] Kit Module Amplificateur Stéréo Class AB à Transistors Bipolaires 2x125W 4 Ohm](https://www.audiophonics.fr/64073-thumb_default/module-amplificateur-stereo-class-ab-a-transistors-bipolaires-2x125w-4-ohm.jpg)
![[GRADE S] RAMM AUDIO AMADEUS 7 MK2 Câble Haut-Parleur Cuivre OCC 2.62mm² Ø16mm 1m](https://www.audiophonics.fr/63805-thumb_default/ramm-audio-amadeus-7-mk2-cable-haut-parleur-cuivre-occ-262mm-o16mm.jpg)
![[GRADE A] FURUTECH FP-201 (G) Fourches Cuivre pur plaqué Or Ø6mm (Set x4)](https://www.audiophonics.fr/63801-thumb_default/furutech-fp-201-g-fourches-cuivre-pur-plaque-or-o6mm-set-x4.jpg)
![[GRADE A] AUNE X8 XVIII BT MAGIC DAC ES9038Q2M Bluetooth aptX HD LDAC 32bit 768kHz DSD512 Noir](https://www.audiophonics.fr/61310-thumb_default/aune-x8-xviii-bt-magic-dac-fpga-bluetooth-aptx-hd-ldac-32bit-768khz-dsd512-noir.jpg)
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.
TINYSINE TSA8800B Module Amplificateur Class D 2.1 TPA3221 DAC DSP ADAU1701 Bluetooth aptX 24bit 192kHz 2x90W + 200W 4 Ohm
Le module amplificateur TinySine TSA8800B combine les fonctions d'amplificateur classe D 2.1 canaux, de DAC / DSP et intègre un récepteur Bluetooth AudioB I2S supportant les codecs haute résolution aptX et aptX HD. Il est caable de délivrer une puissance jusqu'à 2x90W et dispose d'une sortie subwoofer de 200W. Pour cela, il tire parti de puces d'amplification TPA3321. Le traitement du signal DAC / DSP est réalisé par une puce ADAU1701 et permettant d'effectuer un réglage de tonalité pour chaque canal. En plus de la réception Bluetooth, une entrée RCA stéréo est également disponible. Ce module supporte aussi le TWS, permettant de connecter plusieurs modules entre eux.
La puce DSP ADAU1701 dispose d'un programme préchargé permettant d'ajuster le gain, les basses ainsi que les médiums et les aigus dans le programme/interface DSP Sigma Studio. Un port de débogage est disponible pour Sigma Studio. Pour accéder à des fonctionnalités avancées, l'utilisateur peut programmer le module TSA8802D via le programmateur USBi de TinySine. Les fonctions avancées disponibles permettent notamment l'égalisation, le croisement, l'amélioration des basses, le traitement dynamique multibande, la compensation de retard et plus encore.
Le module amplificateur TSA8802D est alimenté en 12V-30V DC et est en mesure de piloter des enceintes passives d'une impédance de 2Ω, 4Ω ou 8Ω.

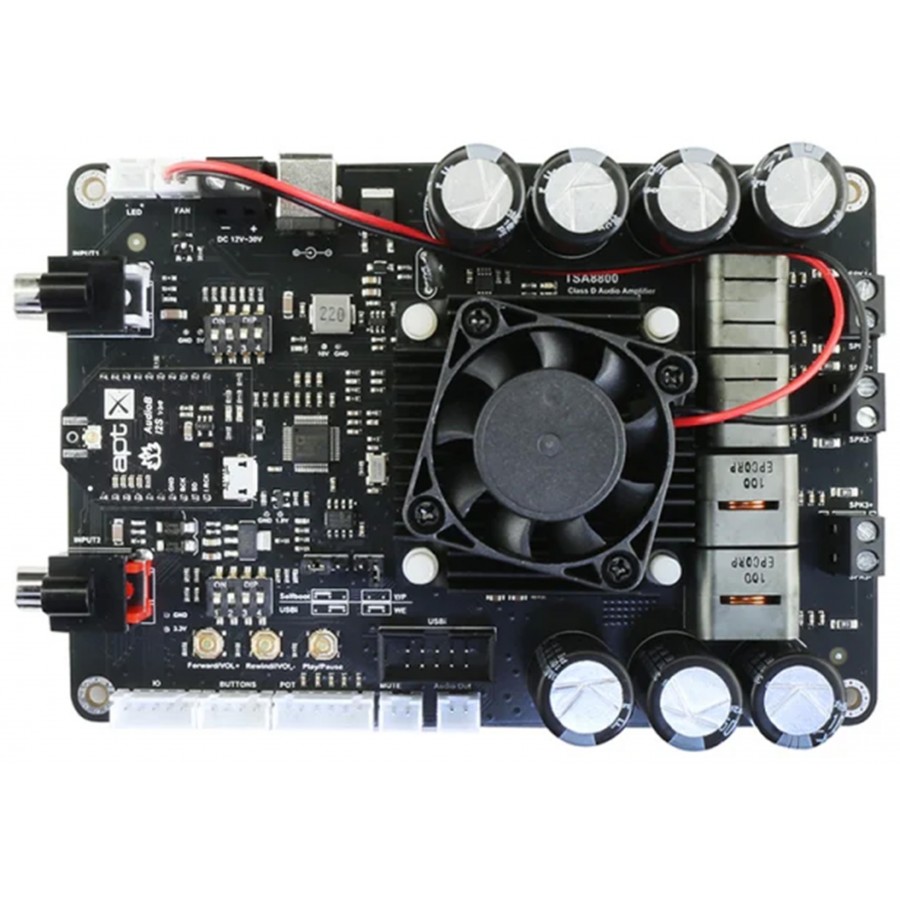

Aperçu du module amplificateur TinySine TSA8800B
| 1 | Port LED externe |
| 2 | Entrée alimentation 12-30V DC |
| 3 | Entrée RCA |
| 4 | Sortie HP 2x100W |
| 5 | Sortie subwoofer mono 200W |
| 6 | Entrée/Sortie DSP |
| 7 | Port pour boutons externes |
| 8 | Port pour potentiomètres |
| 9 | Port Mute |
| 10 | Port de programmation DSP |
| 11 | Port de sortie audio |
Description des différents ports
Port entrée / sortie DSP
Trois broches d'entrée / sortie sont disponibles pour la puce DSP ADAU1701 : MP6, MP7, MP0. Il est possible de développer un programme DSP pour répondre à différentes exigences. Pour le micrologiciel par défaut, si vous connectez ces broches au GND, le TSA8800B émettra une onde sinusoïdale de 1kHz.
Port pour boutons externes
Il y a trois boutons sur le module qui peuvent contrôler le volume, la lecture / pause, etc... Il est aussi possible de connecter des boutons externes en utilisant le port dédié.
Pinout :
- P/P : bouton lecture / pause
- VOL + : augmentation du volume et avance rapide
- VOL - : diminution du volume et retour rapide
- 3.3V
Port pour potentiomètres
Il est possible de connecter au module des potentiomètres externes (5K-20K) pour contrôler le volume principal, les aigus, médiums et graves. Il est nécessaire de mettre à jour le logiciel du DSP au préalable. Un kit de potentiomètres spécialement adapté est vendu séparément.
Pinout :
- ADC0: volume principal
- ADC1 : volume des graves
- ADC2 : volume des médiums
- ADC3 : volume des aigus
Port de programmation DSP
Le DSP du TSA8800B détecte à la fois le signal Bluetooth et le signal RCA, mais le programme par défaut donne une plus grande priorité au Bluetooth. Si le signal Bluetooth est détecté, le TSA8800B émettra une source audio Bluetooth, sinon la sortie RCA prendra le relais. Il est également possible de développer un programme DSP pour répondre à différents besoins, puis charger le nouveau programme DSP en utilisant le programmateur USBi JTAG Sigma DSP (vendu séparément).
Modes de connexion et boutons
- S1 : appui long pendant 3s pour activer le mode appairage. Appui long pendant 6s pour réinitialiser les informations d'appairage.
- S1 + S2 : Appui long pendant 1s pour activer le mode esclave TWS.
- S1 + S3 : appui long pendant 1s pour activer le mode maître TWS.
- S2 + S3 : appui long pendant 1s pour désactiver le mode TWS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d'amplification | Classe D |
| Canaux | 2.1 |
| Puissance (sortie stéréo) | 2x 112W @ 3Ω, 10% THD+N 2x 105W @ 4Ω, 10% THD+N 2x 100W @ 3Ω, 1% THD+N 2x 88W @ 4Ω, 1% THD+N |
| Puissance (sortie subwoofer) | 208W @ 2Ω, 10% THD+N |
| Entrées | Bluetooth 1x RCA stéréo |
| Sorties | Sortie HP sur borniers à vis Sortie subwoofer sur bornier à vis |
| Version Bluetooth | 5.1 |
| Codecs Bluetooth supportés | SBC, AAC, aptX, aptX HD |
| Support TWS | Oui |
| Taux d'échantillonnage I2S | 48kHz |
| Puce d'amplification | TPA3221 |
| Puce DSP | ADAU1701 |
| THD+N | 0.02% @ 1W |
| SNR | 108dB @ A-wt, gain=18dB |
| Plage dynamique | 109dB @ A-wt, gain=18dB |
| Impédance de charge minimum | 3-4Ω |
| Gain | Min : 18dB Typ : 24dB Max : 34dB |
| Rendement | 90% @ 100W, 4Ω |
| Impédance d'entrée | 48kΩ @ 18dB 24kΩ @ 24dB 12kΩ @ 30dB 7.7kΩ @ 34dB |
| Protections | Surtensions Sous-tensions Surintensités Protection thermique |
| Général | |
|---|---|
| Tension d'alimentation | 10-30V DC (alimentation vendue séparément) |
| Dimensions | 145 x 100 x 34mm |
| Package | 1x Module TinySine TSA8800B 1x Antenne Bluetooth |
| Entrées | Bluetooth |
| Entrées | RCA |
| Sorties | Borniers à vis |
| Sorties | Subwoofer |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3321 |
| Puissance (W) | 90.0 |
