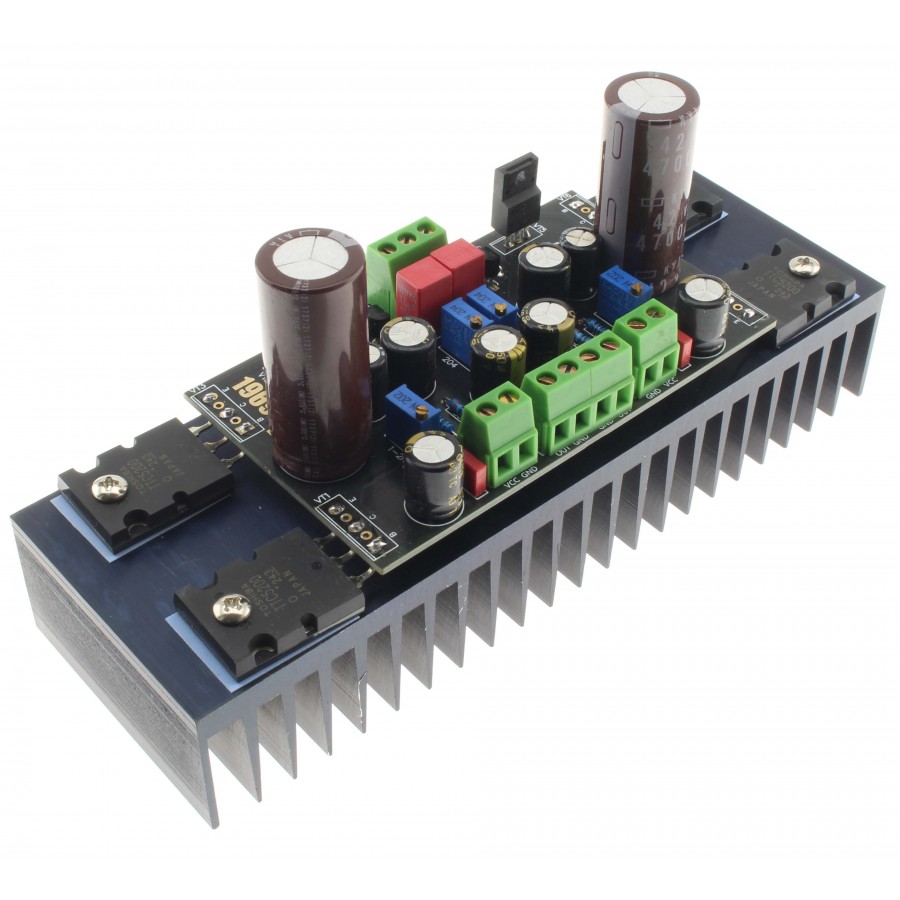

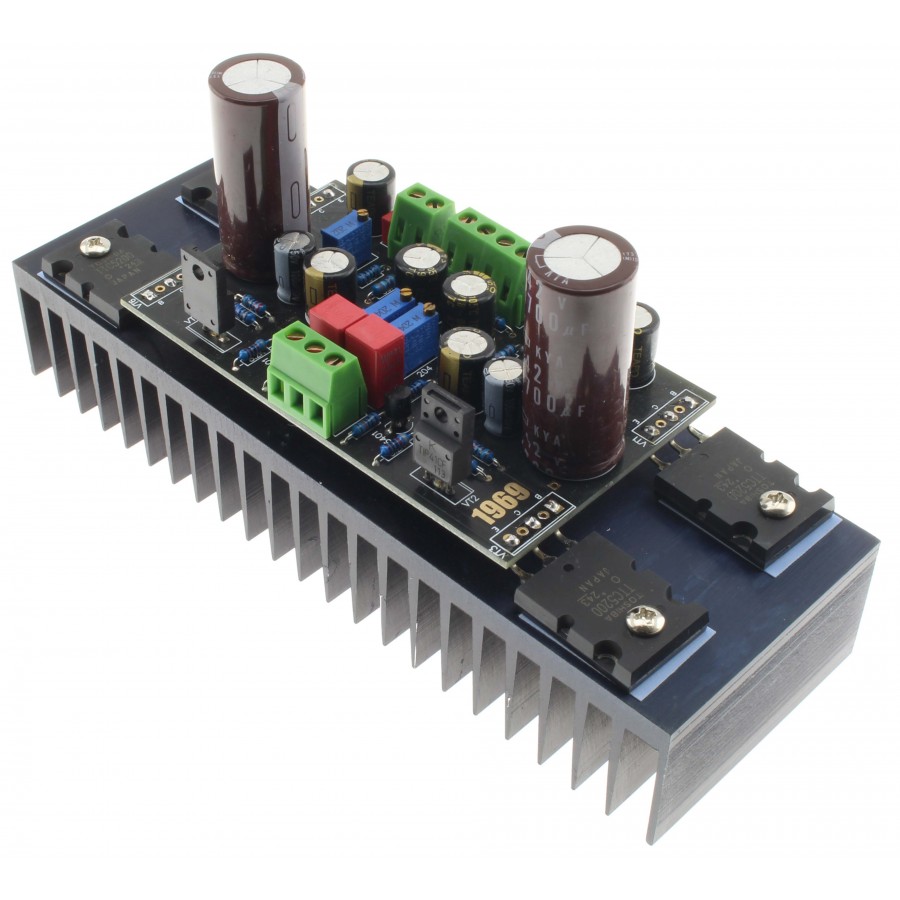

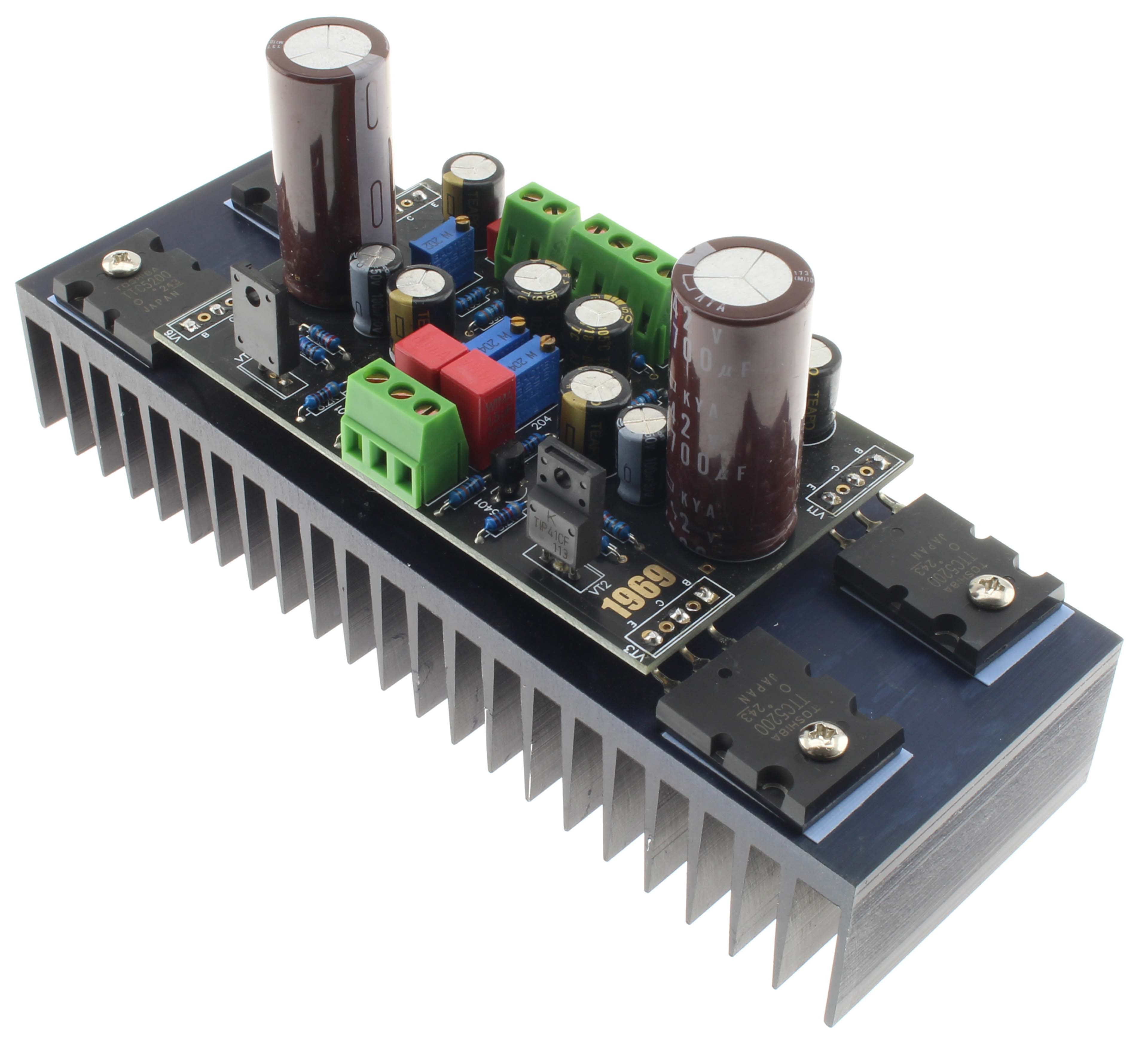

Ce double module amplificateur stéréo sur transistor TTC5200 est d'une conception reprenant un schéma éprouvé qui a marqué le son des années glorieuses de la HIFI des années 1970. Le voici dans une version actualisée avec des transistors et composants moderne.
Le schéma épuré autorise les modifications et upgrade pour les "DYERS" chevronnés connaissant bien ce type de schéma. Un amplificateur de conception simple en schéma "quasi complémentaire" avec deux NPN Toshiba bipolaires par coté qui offre un son d'une grande articulation sans les défauts habituels de distorsion de croisement avec plusieurs transistors.

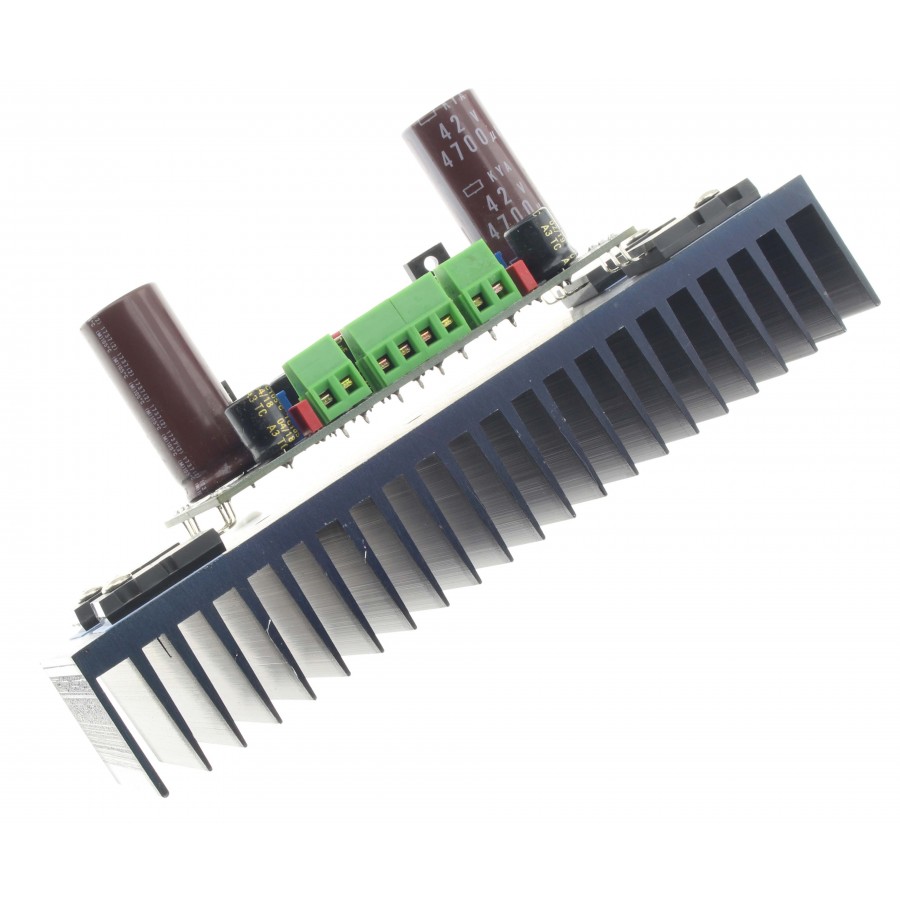

Le montage se montrera simplifier pour être fixer sur dissipateur aluminium calculé en conséquence avec trous pré-percés (en option).
Un amplificateur avec un son mélodique, chaud, structuré, réservé aux connaisseurs possédant des enceintes à haut rendement.
Cet amplificateur en classe A de part son fonctionnement dégage de la chaleur. Les composants d'alimentation devront être de haute qualité pour marcher correctement sur le long terme.
Il s'adresse donc aux personnes ayant de bonnes connaissances en montage électronique pour mesurer les tensions de repos par exemple.
Prévoir un transformateur et sa carte d'alimentation capable de délivrer entre 12 et 28V DC (voir accessoires).
Si vous comptez utiliser cet amplificateur sur des chambres de compression à membrane phénolique vintage ou des tweeters avec une faible puissance admissible, prévoir une temporisation anti-POP pour vos hauts parleurs.

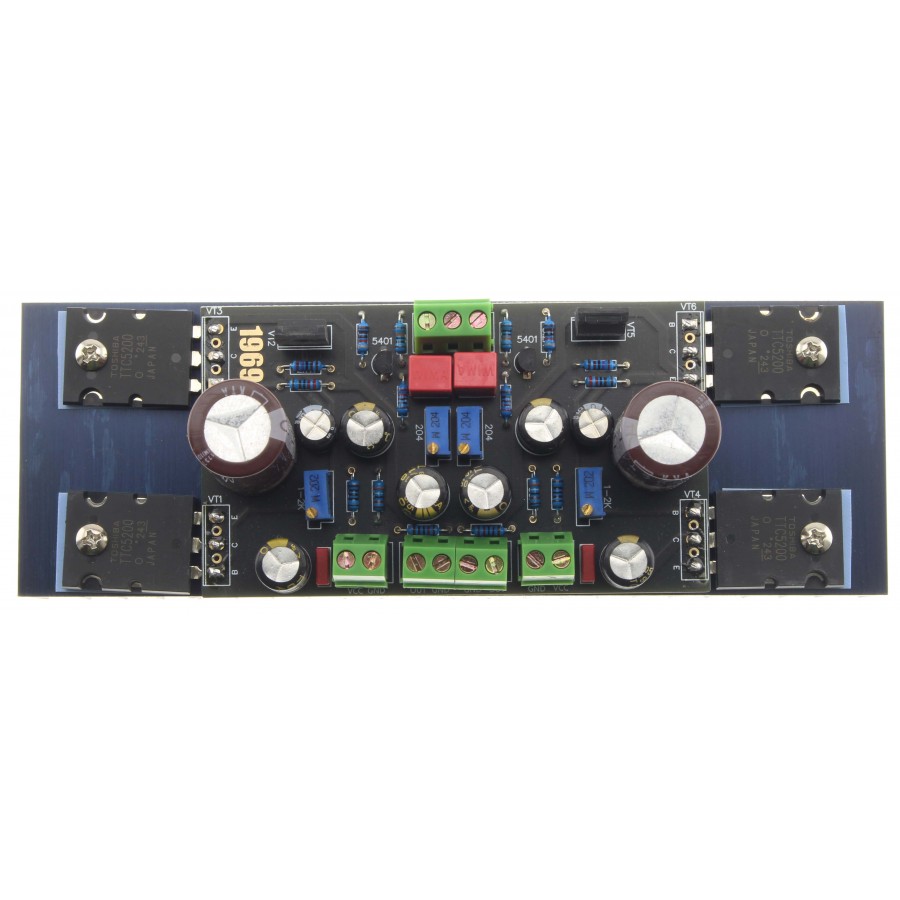

- A : Entrée VCC de 12 à 28V (VCC + et GND -)
- B : Entrée VCC de 12 à 28V (VCC + et GND -)
- C : Sortie Haut parleur (GND= masse, OUT = borne plus)
- D : Sortie Haut parleur (GND= masse, OUT = borne plus)
- A : Entrée ligne analogique stéréo avec GND masse commune (IN gauche et IN droite)
Les potentiomètres W202 permettent de régler le courant de repos (avec un ampèremètre en serie), et les W204 le point milieu.
Caractéristiques techniques
Spécifications |
---|
Type de produit | Module amplificateur |
Type d'amplification | Class A |
Puissance | 2x10W 8 Ohm |
Transistors | Toshiba TTC5200 |
Tension d'alimentation | 12-28VDC |
Entrée | 1x Entrée ligne sur borniers à vis |
Sorties | Borniers enceintes (borniers à vis) |
Dimensions | 100.8 x 58.5mm |
Entraxes transistors (espacement entre trous de fixation) | 38mm |
