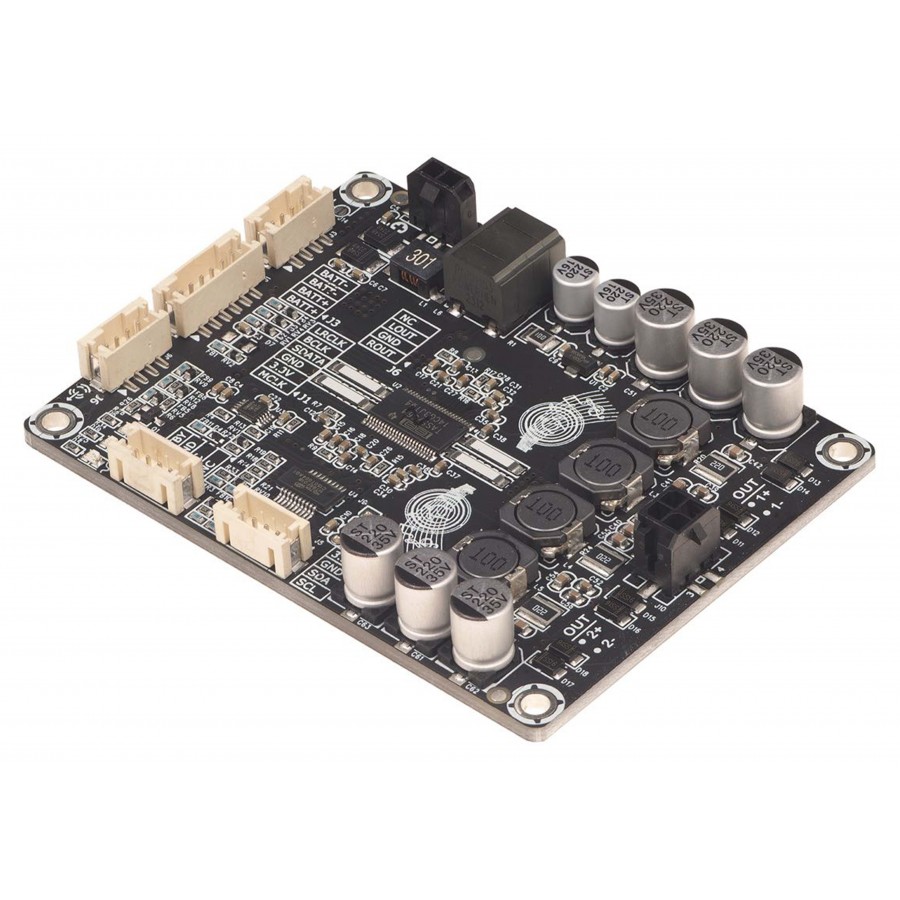

Module Amplificateur Class D DAC TAS5756 24bit 192kHz 2x30W 4 Ohm

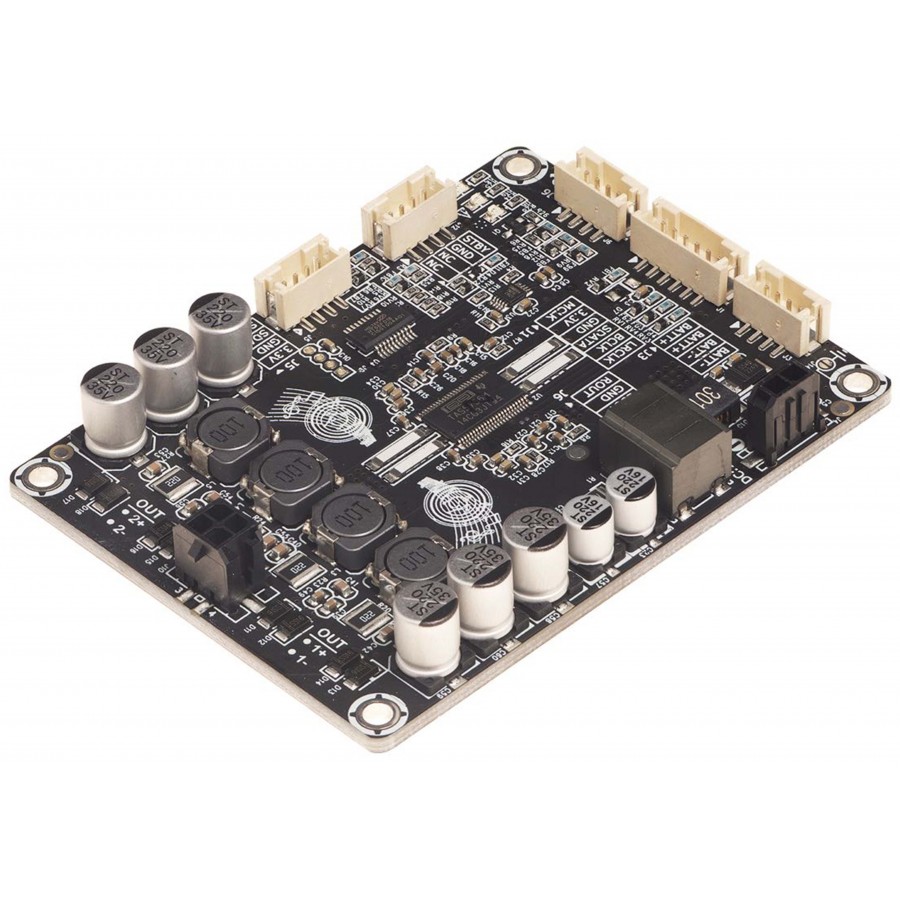

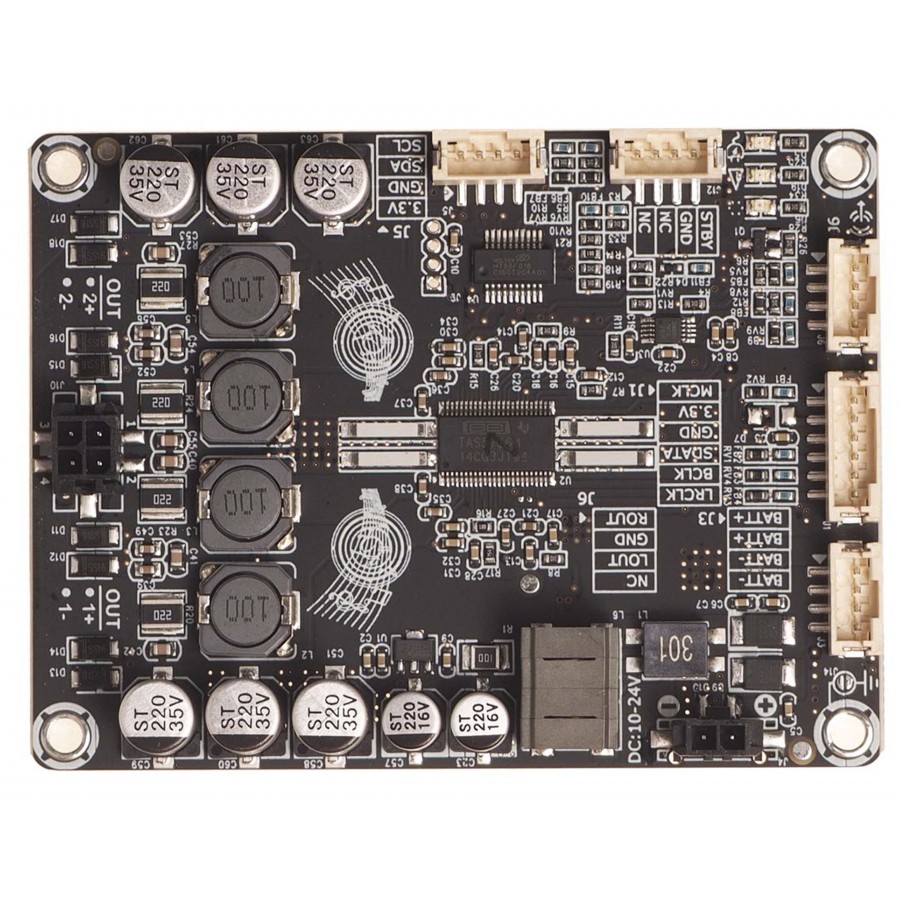

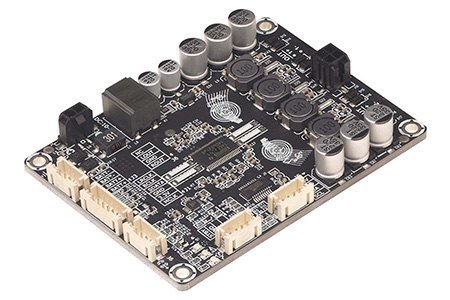

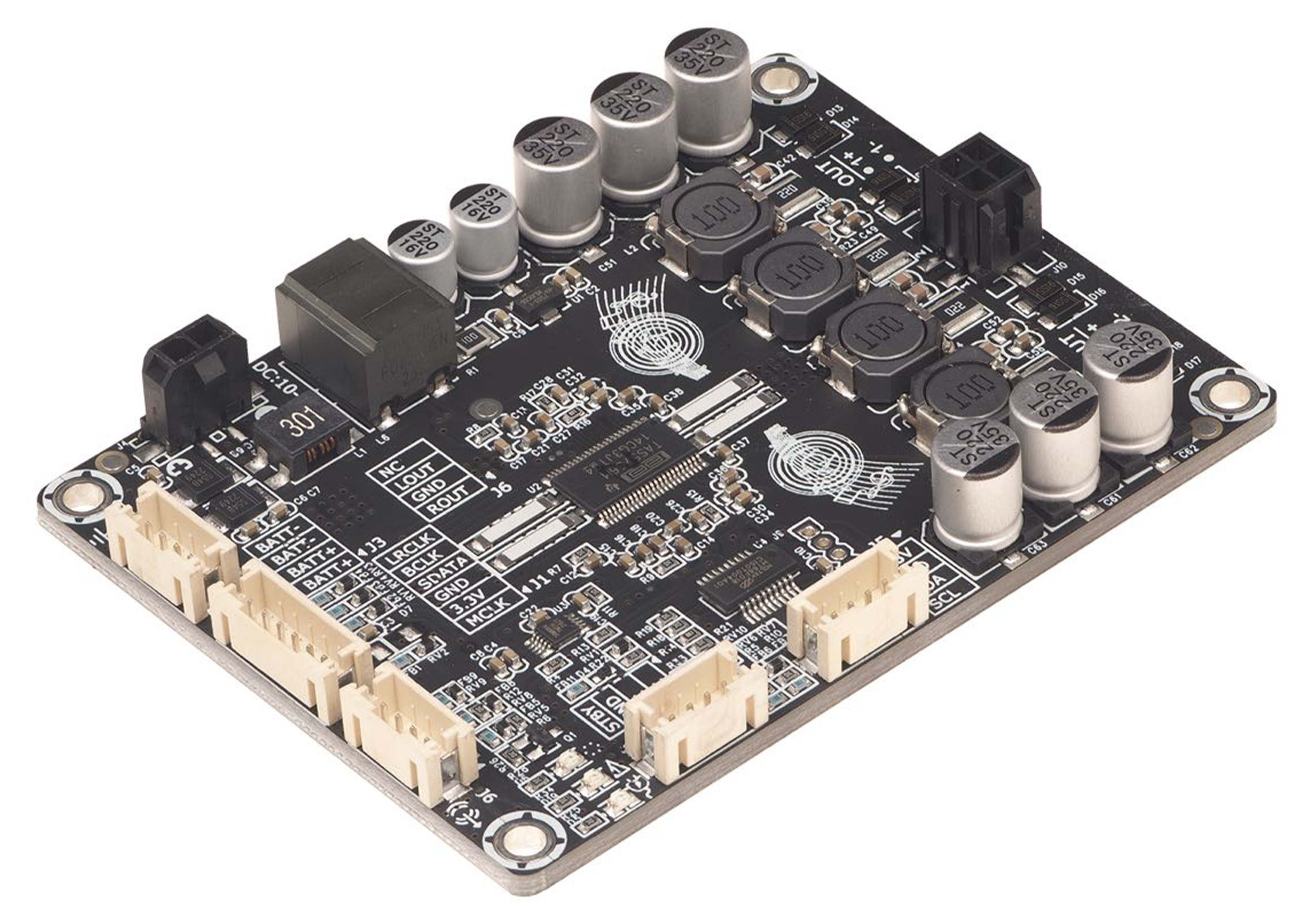

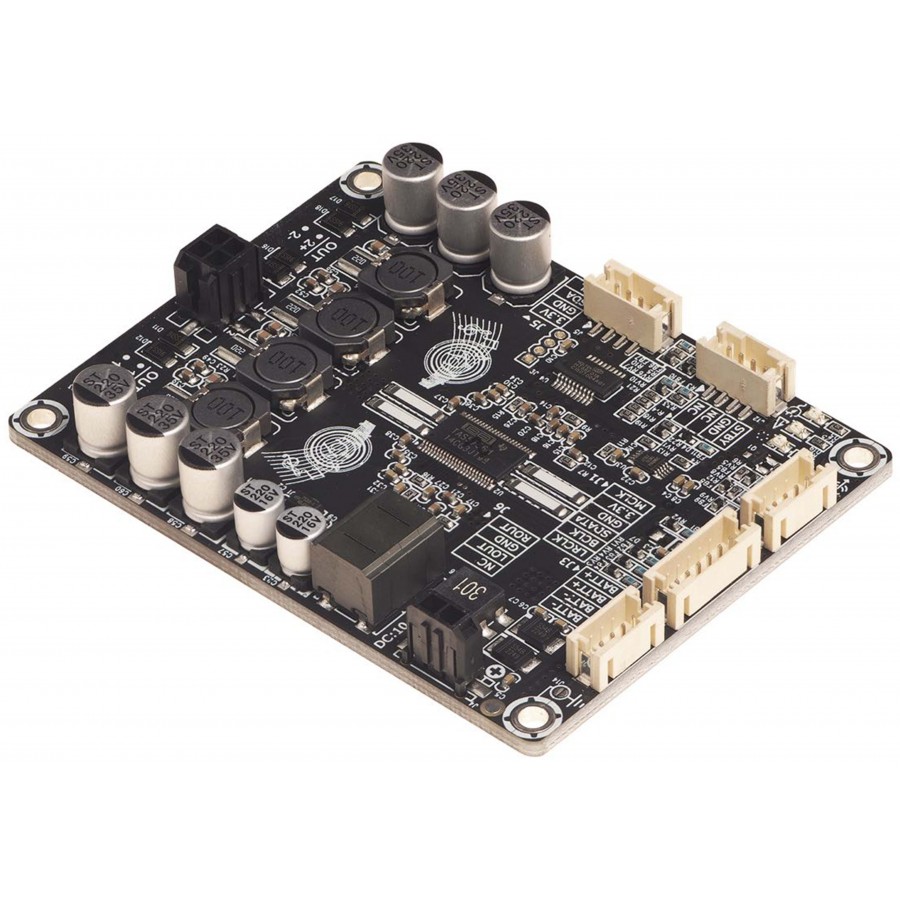

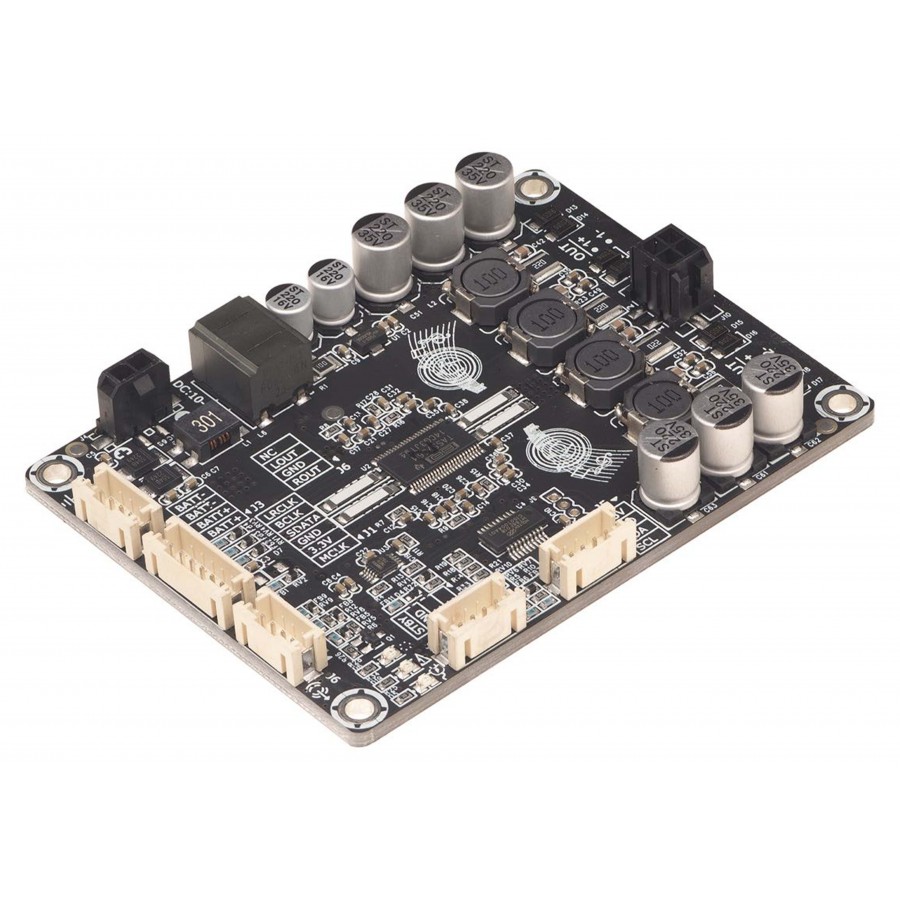

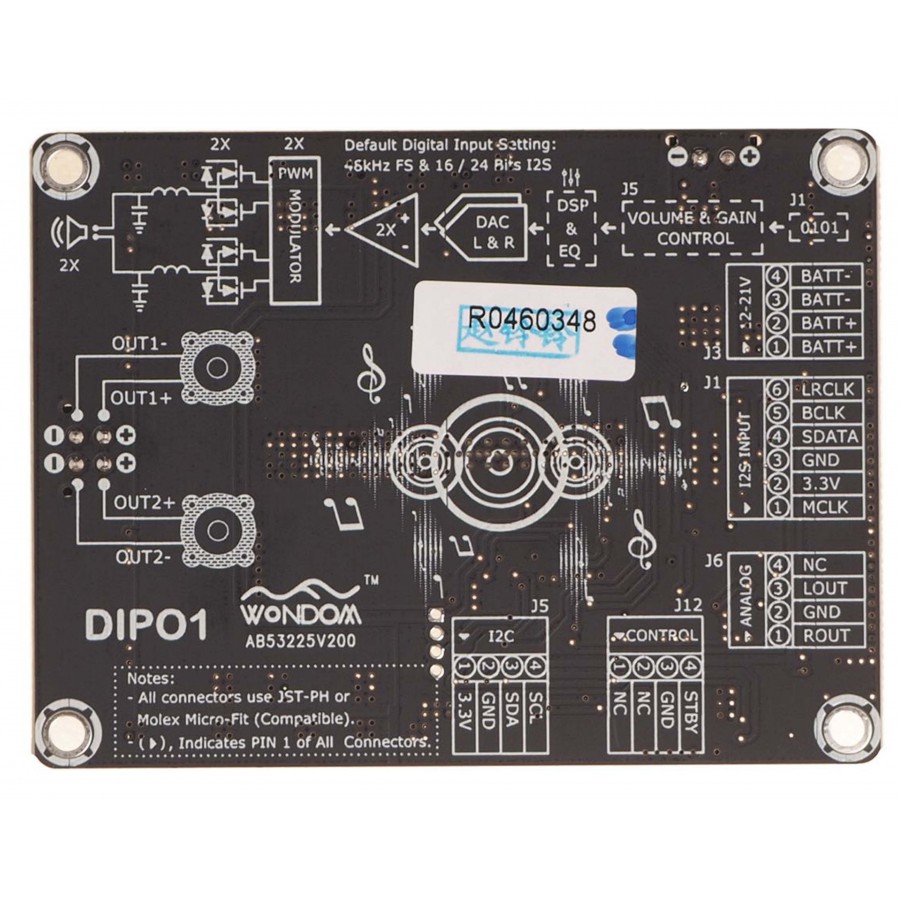

Le module amplificateur Class D Wondom AA-AB32255 se base sur une puce TAS5756 de chez Texas Instruments (TI). Celle-ci lui permet de délivrer une puissance de 2x30W sous 4 Ohm et ce avec un rendement important de 90% et une restitution sonore précise.
Par ailleurs, cette puce intègre un convertisseur numérique / analogique (DAC) et supporte les signaux d'entrées I2S tout en offrant le support de taux d'échantillonnage jusqu'à 24bit 192kHz en PCM. Le design intelligent de ce module lui permet de limiter grandement le bruit en sortie, de disposer d'un SNR élevé de 102dB et un THD+N de 0.06%. Une sortie analogique du module offre également la possibilité d'utiliser uniquement sa fonction DAC sans amplification
Le module peut à la fois être alimenté grâce à un adaptateur secteur via Jack DC 5.5/2.5mm, avec une alimentation linéaire ou encore en utilisant un module batterie de chez Wondom (ces éléments sont vendus séparément). Il peut également être associé à un bouton de contrôle de volume et un interrupteur ON/OFF (vendus séparément).
Spécifications | |
---|---|
Type de produit | Module amplificateur |
Puce d'amplification / DAC intégré | TAS5756 |
Canaux | Stéréo (2) |
Puissance | 2x30W |

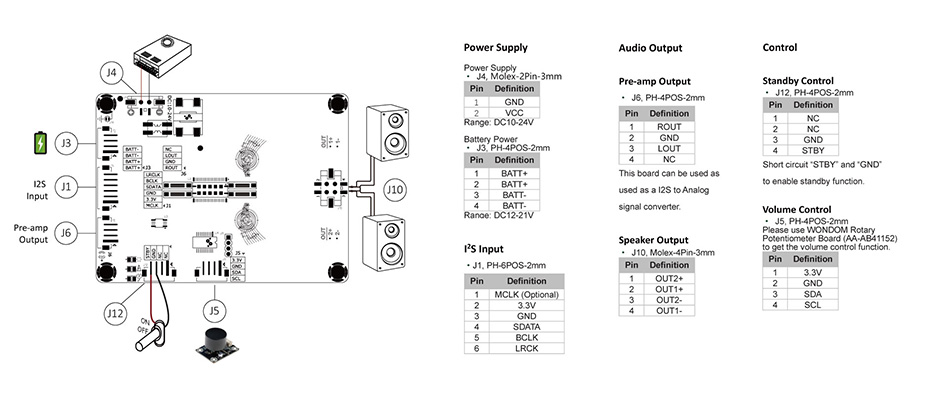

Entrée | 1x I2S (6 pins) |
Sortie | Borniers HP à vis 1x Sortie analogique 6 pins (avec amplification) 1x Sortie analogique 4 pins (sans amplification) |
Tension d'alimentation | 10V-24V DC via Jack DC 5.5/2.5mm |
Mesures | ||||
---|---|---|---|---|
Paramètre | Conditions | Min | Typ | Max |
Puissance | @ 4Ω THD+N 10% | - | 30W | - |
Gain | Peut être ajusté jusqu'à -100dB avec un module de contrôle de volume Wondom (vendu séparément) | - | 28dB | - |
Réponse en fréquence @ ±3dB | @ 4Ω | 20Hz | - | 20kHz |
THD | @ 4Ω, 1W, 1kHz | - | 0.05% | - |
Niveau de bruit de sortie | - | - | 80µV | - |
SNR | THD+N < 1% | - | 102dB | - |
Tension d'alimentation | J2/J4 (adaptateur secteur / alimentation vendues séparément) | 10V | 19V | 24V |
J3 (batterie, via module Wondom BCPB non fourni) | 14V | - | 21V | |
Courant maximum | 30W @ 4Ω | - | 3A | - |
Rendement | 30W @ 4Ω (amplificateur uniquement) | - | 90 | - |
Fréquence de commutation | SD Floating, 8 x Fs, LRCK = 48kHz | - | 384kHz | - |
Général | |
---|---|
Dimensions | 91.44 x 68.58 x 18.4mm |
Poids | 58g |
Entrées | I2S |
Sorties | Borniers enceintes |
Canaux | 2 (Stéréo) |
Class | Class D / T |
Composant amplification | TAS5756 |
Puissance (W) | 30.0 |
