AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi

Module de gestion d'alimentation dédiée Raspberry Pi. Ce module de contrôle avec régulation linéaire permet d'allumer et d'éteindre proprement son Raspberry Pi comme un ordinateur ATX PC familial.

Moyenne des votes pour ce produit
4.4 / 5
  Basée sur 7 avis clients.

En achetant ce produit vous obtenez 2 points de fidélité


Référence : 11504
Nouveau produit

24,90 €TTC

20,75 € HT

- +


Date d'expédition : 21-11-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Ajouter à ma liste d'envies
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit


Informations

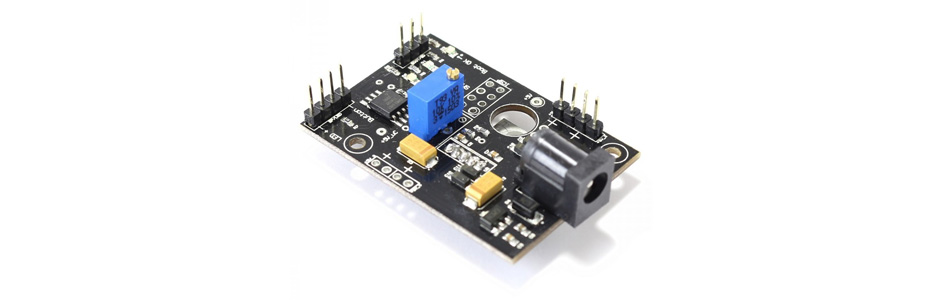

Audiophonics PI-SPC REG

Module de Gestion d'Alimentation linéaire pour Raspberry Pi

Audiophonics PI-SPC II Module de contrôle / Alimentation linéaire pour Raspberry Pi

Ce module de gestion d'alimentation avec régulation linéaire intégrée pour Raspberry Pi permet de délivrer du 5V depuis une source de tension allant de 7V à 12V et ainsi d'allumer et d'éteindre proprement son Raspberry Pi comme un ordinateur ATX PC familial Une fois le bouton actionné, le Raspberry Pi est alimenté et votre solution logicielle démarre de façon classique. Pour l'extinction, un ordre est envoyé au système pour s'éteindre, avant que le module ne coupe l'alimentation. Une sortie LED à raccorder sur le bouton est disponible pour suivre l'évolution des différentes étapes d'allumage et d'extinction du Raspberry Pi.

Fonctions bouton poussoir :

  • Raspberry Pi éteint : Un appui sur le bouton poussoir va démarrer le Raspberry Pi
  • Raspberry Pi allumé : Appui > 0.2s et < 4s : Ordre d'extinction (shutdown), le RPI va s'éteindre après avoir arrêté la solution logicielle utilisée proprement
  • Raspberry Pi allumé : Appui > 4s : Fonction d'arrêt d'urgence, coupure immédiate de l'alimentation du RPI (fonction disponible sans script

État LED Power :

  • LED Éteinte : Raspberry Pi éteint
  • Clignotement lent : Raspberry Pi sous tension, démarrage de la solution logicielle, attente du signal BOOT OK. Fonctionnement inverse pour l'extinction.
  • Clignotement rapide : Ordre de reboot envoyé depuis la solution logicielle utilisée (soft reboot)
  • Allumée fixe : Raspberry Pi sous tension, solution logicielle utilisée correctement démarrée et prête à être utilisée (sds.sh lancé)

Installation du script

Vous trouverez sur notre page github les indications concernant l'installation manuelle du script sur notre forum :

Installation script alimentation PI SPC


Radiateur dissipateur pour PI SPCII

Gestion des contraintes thermiques


Ce module doit être monté sur chassis. A défaut de chassis, un radiateur / dissipateur est nécessaire afin d'éviter la surchauffe du circuit.

Ceci est particulièrement vrai lorsque la tension d'entrée est plus élevée (12V).

Nous vous conseillons d'utiliser un radiateur de ce type (ou équivalent en termes de dissipation thermique). Vous pouvez également monter une plaque d'acier 4x5cm (7V) ou 15x15cm (12V) pour stabiliser la température système.

Les fonctions de cette carte sont supportées nativement par les solutions logicielles suivantes : DietPi, Max2Play, piCorePlayer.

Veillez à mettre de la pâte thermique entre le régulateur de tension et le châssis pour une meilleure dissipation thermique.

Caractéristiques techniques

Spécifications
Type de produitModule de gestion d'alimentation pour Raspberry Pi
SoftwareLivré flashé avec gestion du démarrage et de l'extinction
AlimentationVia Jack DC 5.5/2.1mm ou sur connecteur XH 2.54mm
Sortie LEDOui
LED d'état sur PCBOui
SortiesJusqu'à 4 sorties sur XH 2.54mm
Alimentation7V - 9V (Max 12V avec bonne dissipation thermique)
Diamètre trous de fixation2.5mm
Dimensions50 x 50 x 17mm

Exemple de branchement avec DAC Audiophonics SABRE EST9038Q2M
Bouton poussoir et câblage en option non fourni

pi spc2 9038

Exemple de branchement avec Raspberry Pi 2/3
Bouton poussoir et câblage en option non fourni

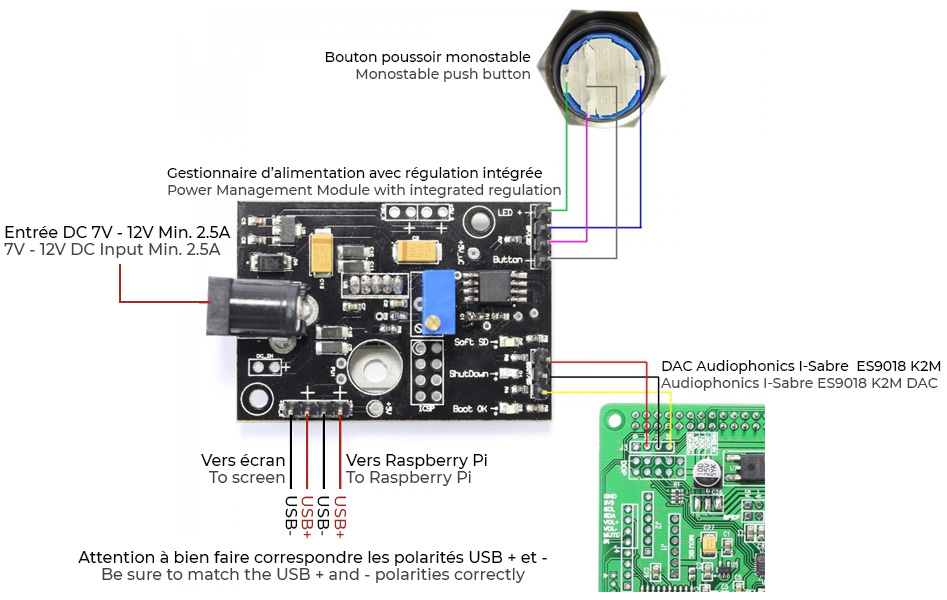

Exemple de branchement avec DAC Audiophonics I-Sabre ES9018K2M
Bouton poussoir et câblage en option non fourni

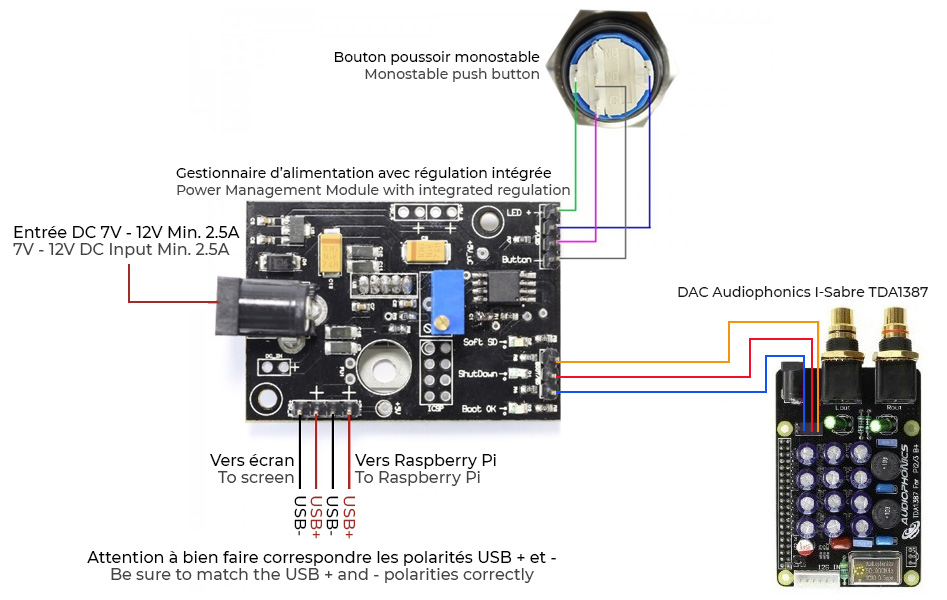

Exemple de branchement avec DAC Audiophonics I-Sabre TDA1387
Bouton poussoir et câblage en option non fourni


Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Livraison par Colissimo Livraison par UPS Express Saver Livraison par DPD
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.4 / 5
7 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
nice product, exactly what I was looking for.
works perfectly with the volumio audiophonics on/off plugin.

just a question, there is a connection for an infrared sensor, how does this work? can't find anything about it.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi
Note :
 5/5
Date :
excellent power supply.
works perfectly in combination rasberry pi.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi
Note :
 5/5
Date :
Power management with Moode
I bought this module to implement power management for my streamer. It is important to use a good quality cable between the module and Pi. I used 22 AWG cables. M ysetup: Pi 4 2Gb, Moode , PI-SPC II, Meanwell 7.5V 3 A, DAC Topping D10S. Sound is very good. Moode need configuration, but everything clearly described here: https://github.com/audiophonics/Raspberry-pwr-management
I recommend this module.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi
Note :
 5/5
Date :
Powermanagement mit Ropieee
Ich nutze das Modul mit einem entsprechenden Netzteil zusammen mit einem Raspberry Pi3 b+ und Iqaudio DAC. Es funktioniert mit Hilfe dieser Anleitung hervorragend.

https://community.roonlabs.com/t/audiophonics-power-management-add-on/77578

Die stabiler Stromversorgung wirkt sich nach meiner Meinung auch positiv auf die Musikwiedergabe aus
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi
Note :
 5/5
Date :
Module performant
Je l'ai acheté pour me faire un RASPTouch maison avec un DAC ES9023 TCXO en V2.1 avec un KODI sous Xbian. Il offre toutes les possibilités nécessaires à l'alimentation de la Pi3 et de l'écran, à condition de veiller à prendre un bloc alimentation assez puissant (n'hésitez pas à prendre un 7.5V - 3A voir 9V-3A ou 12V-3A, sinon vous risquez d'avoir souvent le logo de manque de jus sur la Pi). Sous KODI/XBian la configuration est un peu difficile, car les services ne sont pas toujours pris en compte correctement. L'intégration dans le script de lancement de KODI du script de gestion des boutons résout le problème du bouton clignotant, l'intégration d'un script de coupure dans le script de fermeture de KODI permet de correctement couper la Pi et l'écran.
 (0)
 (0)
Message du service Audiophonics
Nous conseillons plutôt une alimentation 7.5V 3A. Si il y a une chute de tension trop importante dans les câbles qui vont au PI ce qui est souvent le cas si on n'utilise pas du 22/24AWG, il vaut mieux ajuster le trimmer pour que le module fournisse 5.2V. Le fait de rentrer en 7 ou en 12V ne change pas la tension de sortie, mais par contre fait chauffer le régulateur.
Cet avis a été posté pour AUDIOPHONICS PI-SPC REG Module de contrôle / Alimentation linéaire pour Raspberry Pi
