AUDIOPHONICS Digipi+AES Interface Digitale pour Raspberry Pi AES/EBU TOSLINK TCXO

AES/EBU et SPDIF sur Raspberry Pi

Cette interface digitale est l'une des rares sur le marché des SBC à proposer une sortie AES/EBU sur sortie XLR. Cela ouvre considérablement les possibilités d'intégration des solutions basées sur RPI et permet d'associer votre lecteur / médiacenter avec des appareils très avancés privilégiant la norme AES/EBU.

Naturellement, le DigiPi+ embarque également les connectiques digitales traditionnelles de rigueur avec une sortie SPDIF Optique.

Il est également possible d'ajouter une connectique coaxiale en soudant un connecteur RCA aux pastilles indiquées dans le schéma ci-dessous.

Une alimentation qui s'adapte à vos besoins

Afin de vous laisser toute latitude pour prendre les meilleures décision en terme d'alimentation électrique, l'interface DigiPi + pourra se plier à différentes configuration d'alimentation.

On pourra donc alimenter l'interface et le Raspberry Pi via une entrée Jack DC 5.5x2.5mm. L'inverse est tout aussi réalisable et l'interface peut alors être alimentée par le Raspberry Pi via GPIO.

Une troisième configuration consiste à utiliser deux alimenations simultanément. Chaque élément (DigiPi+ et Raspberry Pi) est alimenté de façon indépendante, ce qui limite considérablement les interférences liées à l'alimentation.

Spécifications
Type	Interface Digitale
Puce	WM8804G
Entrée	I2S via GPIO
Sorties	Coaxial (à câbler) XLR AES/EBU Optique
Alimentation	5VDC via Jack DC 5.5 / 2.5mm ou via GPIO
Format max	24bit 192kHz
Logiciels supportés	Volumio Moode
Dimensions	65 x 56 x 36 mm
Poids	44g

Spécifications

Type

Interface Digitale

Puce

WM8804G

Entrée

I2S via GPIO

Sorties

Coaxial (à câbler)
XLR AES/EBU
Optique

Alimentation

5VDC via Jack DC 5.5 / 2.5mm ou via GPIO

Format max

24bit 192kHz

Logiciels supportés

Volumio
Moode

Dimensions

65 x 56 x 36 mm

Poids

44g

Pièces fournies
Carte DigiPi+	x1
Entretoises M2.5	x4
Vis Cruciforme M2.5	x8

Pièces fournies

Carte DigiPi+

Entretoises M2.5

Vis Cruciforme M2.5

Entrées	I2S via GPIO
Sorties	Optique Toslink
Sorties	Coaxial SPDIF
Sorties	XLR
Puce DAC / ADC	WM8804
Taux d'échantillonnage max	192kHz

Hey, it works!
Perfect for a headless Plexamp pi feeding a Genelec SAM system! :-)

The missing star is for lack of documentation and a little for lack of a suitable case. Stole the idea to use a low profile passive heatsink case from Geekworm and cannibalize their acrylic plate "case" for a hood and bits, Works, but the hat still remains pretty exposed.

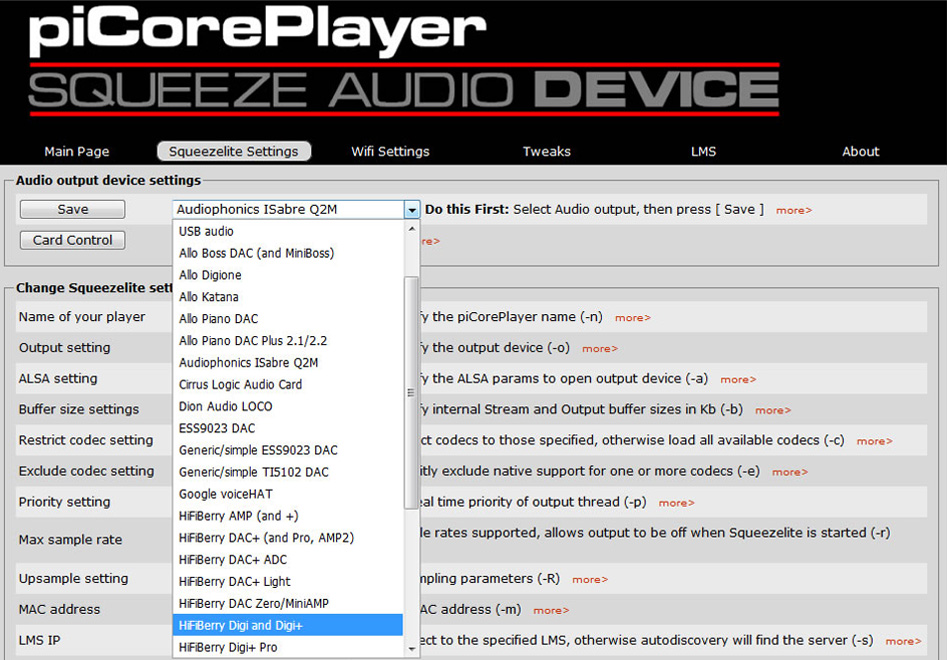

What's actually needed to get it working: 'dtoverlay=hifiberry-digi'.

Can't figure out (with enough certainty, not going to guess) where/how to wire a coax S/PDIF output; Really should be documented here.
