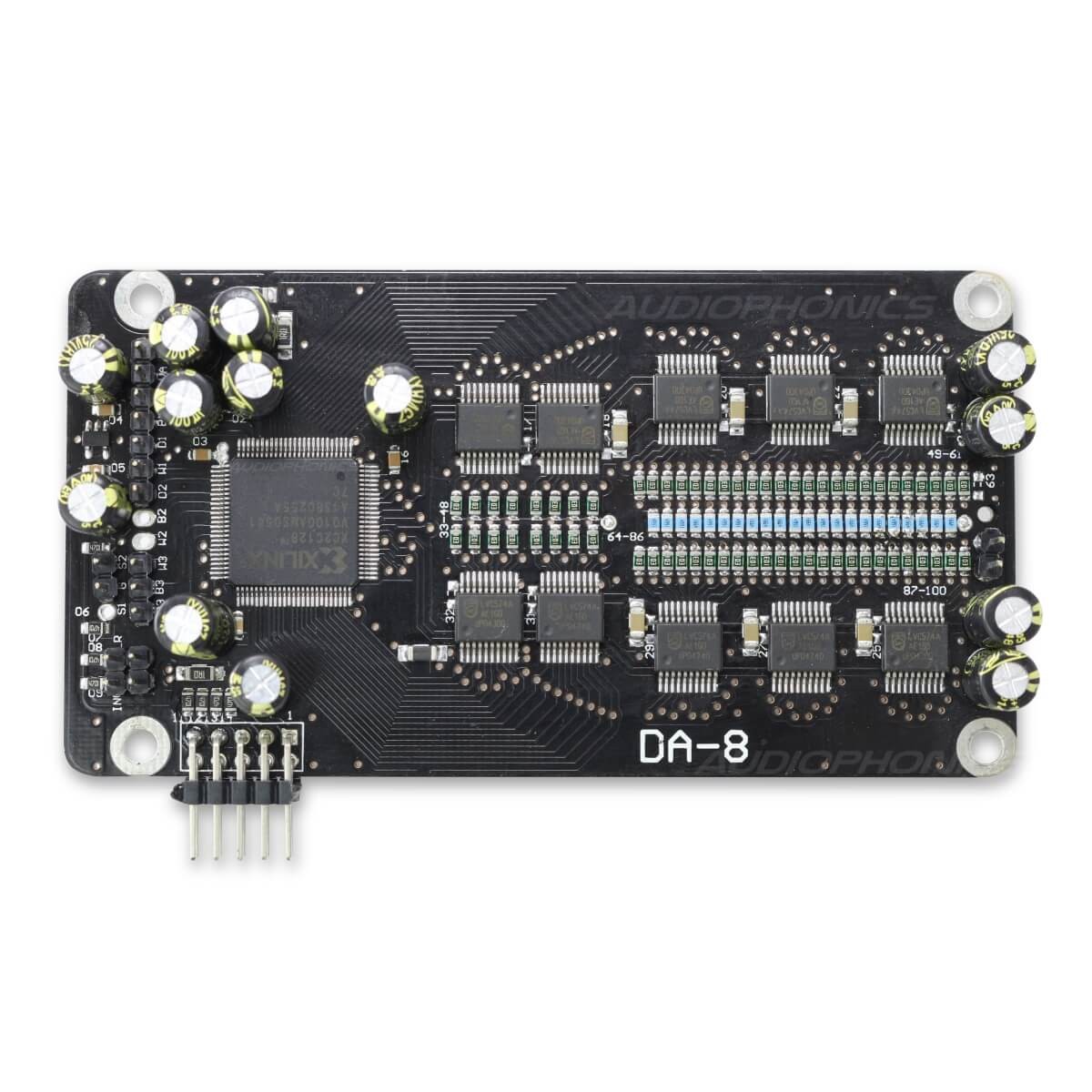

Le module DA-8 de chez Audio-GD embarque un DAC 24 bit basé sur réseau de résistances. Il profite de tout le savoir faire du fabricant lorsqu'il s'agit d'offrir un décodage via composants discrets avec une correction par CPLD haute fréquence.
Cette particularité de construction permet de faire reculer significativement la distorsion tout en conservant un prix contenu (l'algorithme de correction du circuit logique compense la tolérance des résistances,). L'intégration avec CPLD autorise en outrele décodage natif du DSD sans requérir de composants supplémentaires susceptibles de provoquer des bruits évitables.
Le DA-8 est présent dans pléthore d'appareils Audio-GD (R-2R 11, R28, R22). Cette version DIY donne accès à la technologie DAC R2R High-End en composant discret à tous les amateurs de musique sans concession.
Ce module est vendu par paire. Une paire constitue un circuit asymétrique. Deux paires constituent un circuit symétrique.

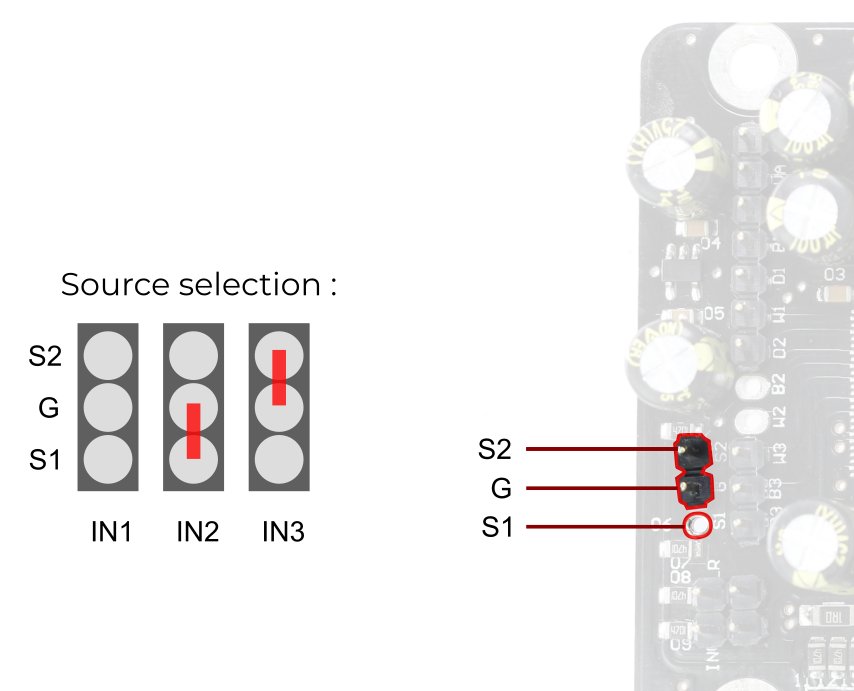

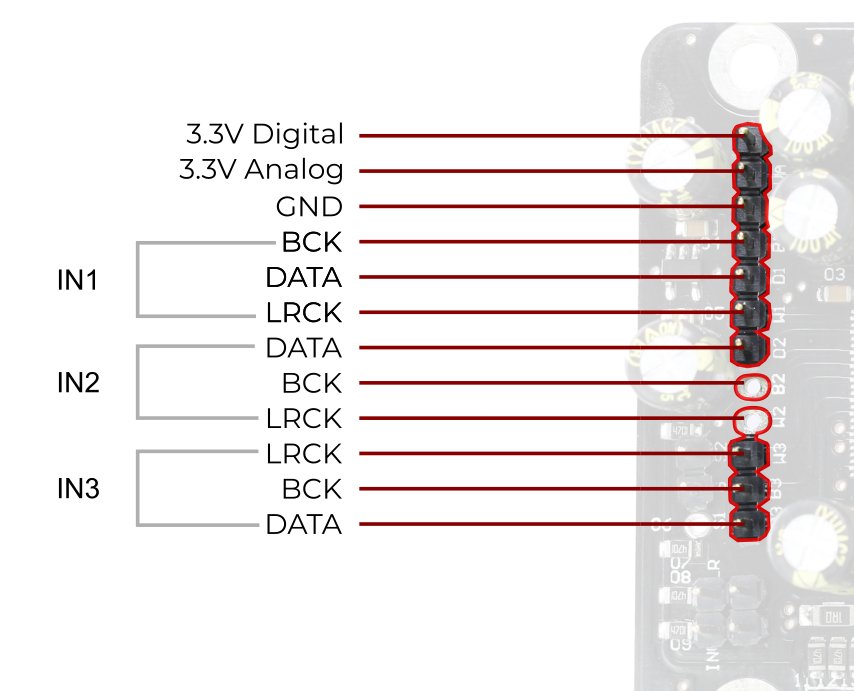

Il s'agit de la version 2020 du module DA8. Celle-ci possède trois entrées I2S distinctes (contre deux sur la version précédente). La source peut être sélectionnée à l'aide d'un jumper ou d'un sélecteur trois positions (voir les schémas de configuration plus bas sur cette même page).

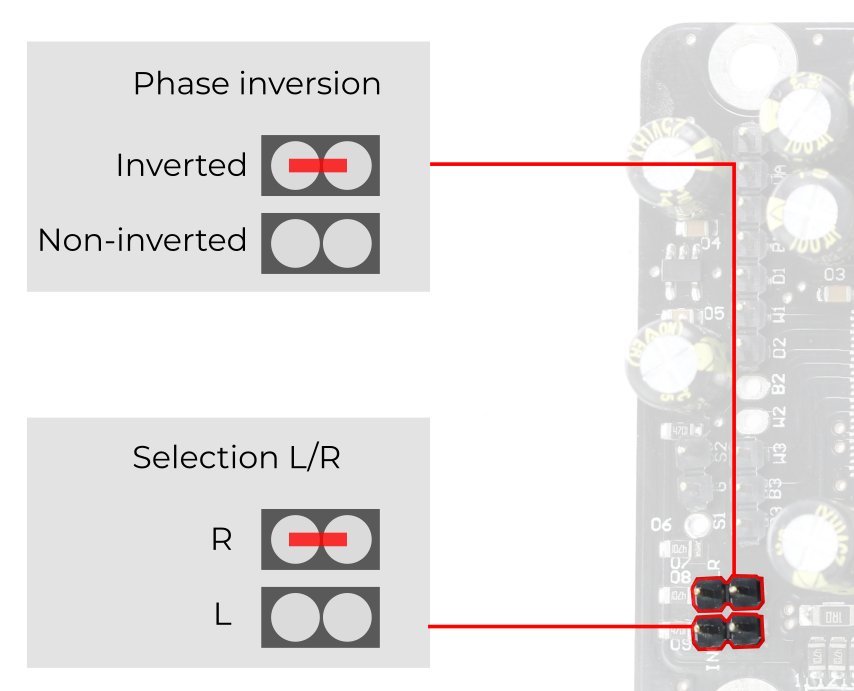

De même il est désormais possible d'inverser la phase en sortie afin de s'adapter aux configurations symétriques et asymétriques.
Le module ne nécessite que peu de courant pour fonctionner (+3.3V (+/- 5%) / 50mA). Audio-GD propose à ce propos des alimentations class A de qualité HiFi qui pourront direcctement se relier aux DA-8. Ces dernières assurant une séparation des alimentations entre le circuit analogique et le circuit numérique.
Il est possible de relier une ou deux unités d'alimentation à une paire de DA-8 afin d'obtenir un DAC stéréo asymétrique.
De même, on pourra relier une ou deux unités d'alimentation à une double paire de DA-8 afin d'obtenir un DAC stéréo symétrique.

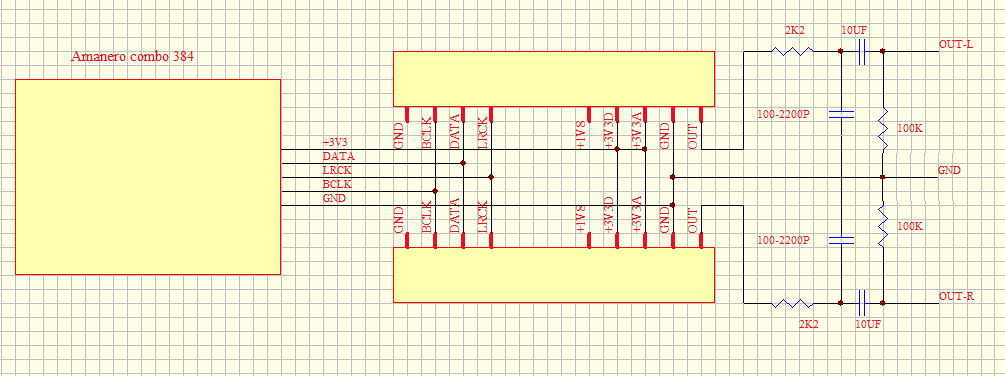

Exemple de configuration "NOS" avec interface USB Amanero
C'est la configuration la plus simple pour tirer un résultat de haute qualité rapide et efficace. Un module DA-8 s'occupe du canal gauche et un autre DA-8 s'occupe du canal droit. On peut donc concevoir de véritables DAC R2R très haute résolution double mono reculant la diaphonie (pollution entre chaque canal) par séparation physique (un DAC mono par canal totalement séparé).
La sortie analogique sur ce schéma est entiérement pasive avec un étage de courant tension sur résistances et condensateurs.

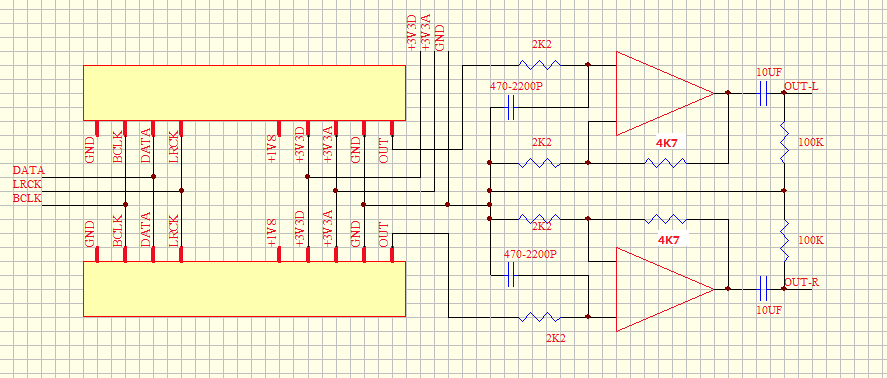

Exemple de configuration standard "NOS" Stereo
Un module DA-8 s'occupe du canal gauche et un autre DA-8 s'occupe du canal droit. On peut donc concevoir de véritables DAC R2R très haute résolution double mono reculant la diaphonie (pollution entre chaque canal) par séparation physique (un DAC mono par canal totalement séparé).
La sortie analogique sur ce schéma est active avec un buffer sur OPA en configuration tension classique.

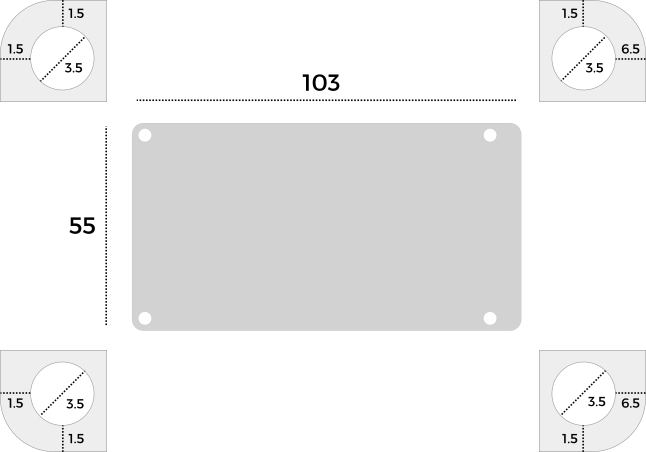

Les dimensions sont toutes données en millimètres
| Spécifications | |
|---|---|
| Type | DAC R2R Mono X2 |
| Oversampling | 384Khz X8 24 bit / 3072 Khz |
| CPLD | CPLD CMOS Xilinx XC2C64A 450Mhz |
| NOS | Oui |
| Composants | 48 Résistances de haute précision en parallèle 0.1% (triage tolérance 0.05%) |
| Format | 64 BCLK (Base Clock) |
| Contenu du paquet | |
|---|---|
| Module DA-8 | x2 |
