Un système numérique évolutif

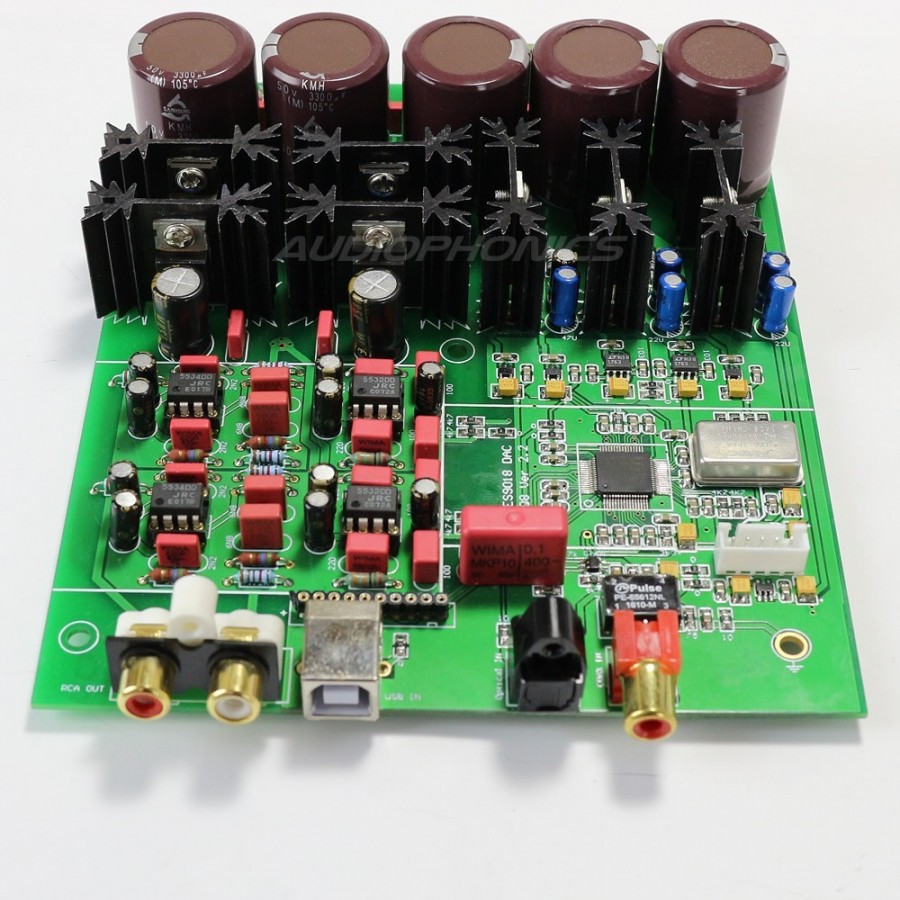

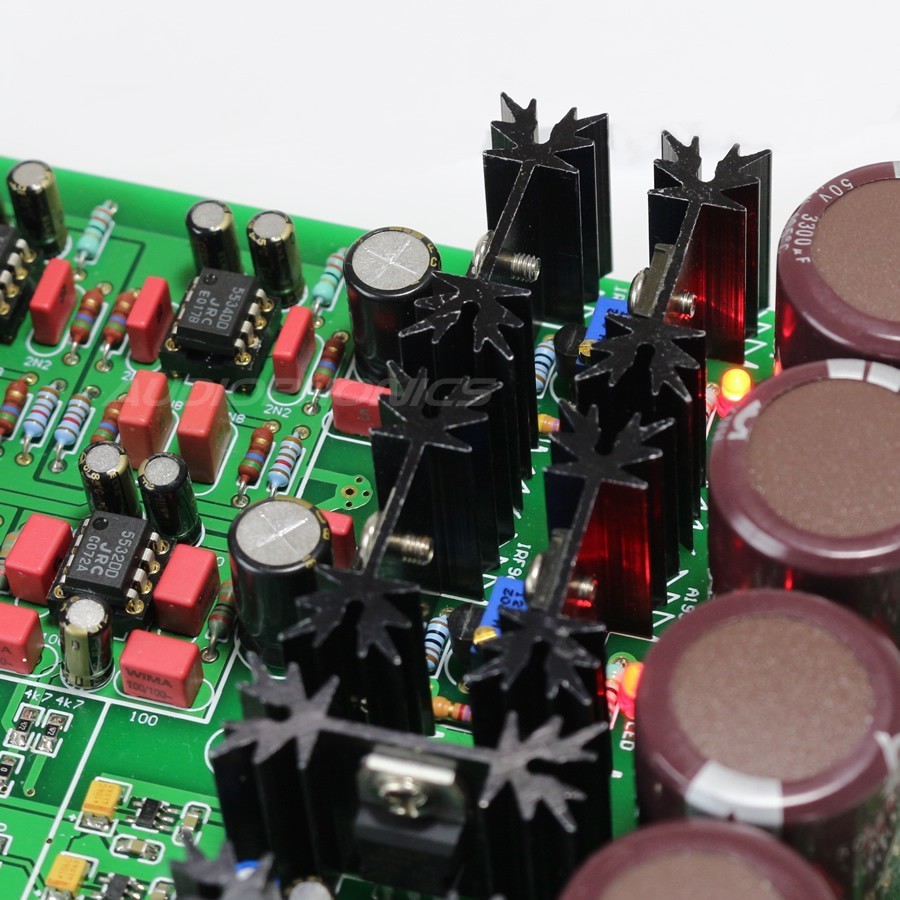

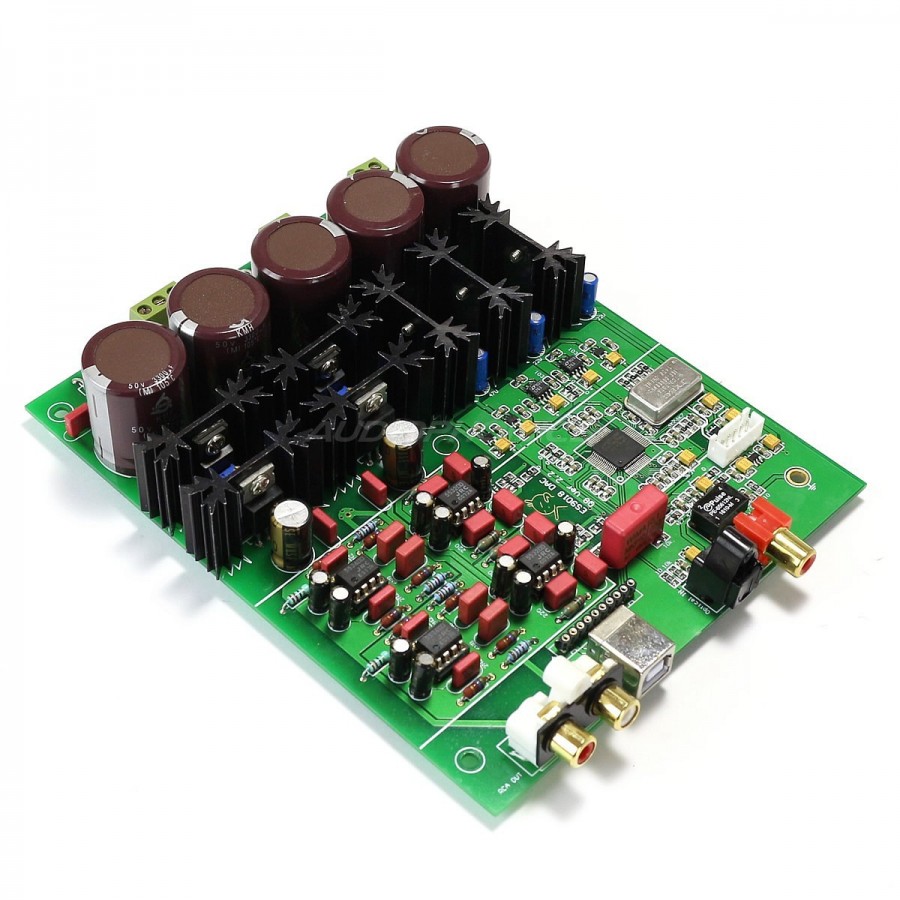

Ce module DAC ESS ES9018s comporte une conception et des composants de premier plan. Il offrira la possibilité de faire évoluer vos créations DIY pour profiter d'une qualité sonore toujours supérieure. Son dessin particulièrement soigné le différencie des productions actuelles avec un soin particulier pour chaque sections d'alimentations (filtrage de X5 3300µF) pour le DAC ES9018s avec deux régulateurs LDO LT1763 et 3 LM317T. La partie analogique emprunte une autre voie avec une régulation sur composants discrets de type FET IRF9610 pour un temps de montée des plus rapide.

La section numérique SPDIF RCA isolée par transformateur Pulse 75ohm comporte une entrée digitale directe gérée idéalement par le chips ES9018S sur horloge 100Mhz plein format d'origine JYEC. Livrée sans interface USB ce DAC dispose en option d'une carte USB avec trois horloges séparées faibles dérive de type XMOS U8.

Une section analogique modulaire

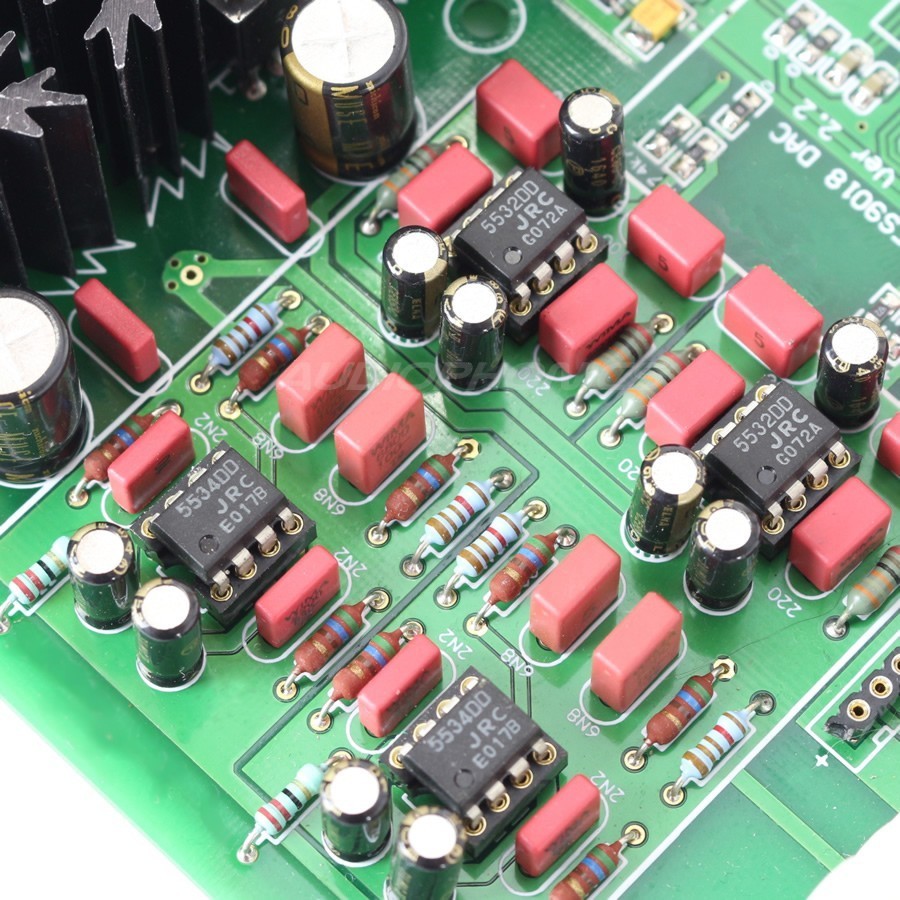

Un bon DAC ne serait rien sans une partie analogique de haute qualité. les quatre AOP sont sur support DIP8 de type JRC5534 x2 et JRC5532 X2. Ainsi on peut changer à sa guise la signature sonore correspondante à son système HIFI. Les deux JRC 5532 sont sur l'étage de transformation courant tension I/V suivi par les deux buffers mono à base de JRC 5534. Les options sont donc multiples avec un large choix d'AOP interchangeable.

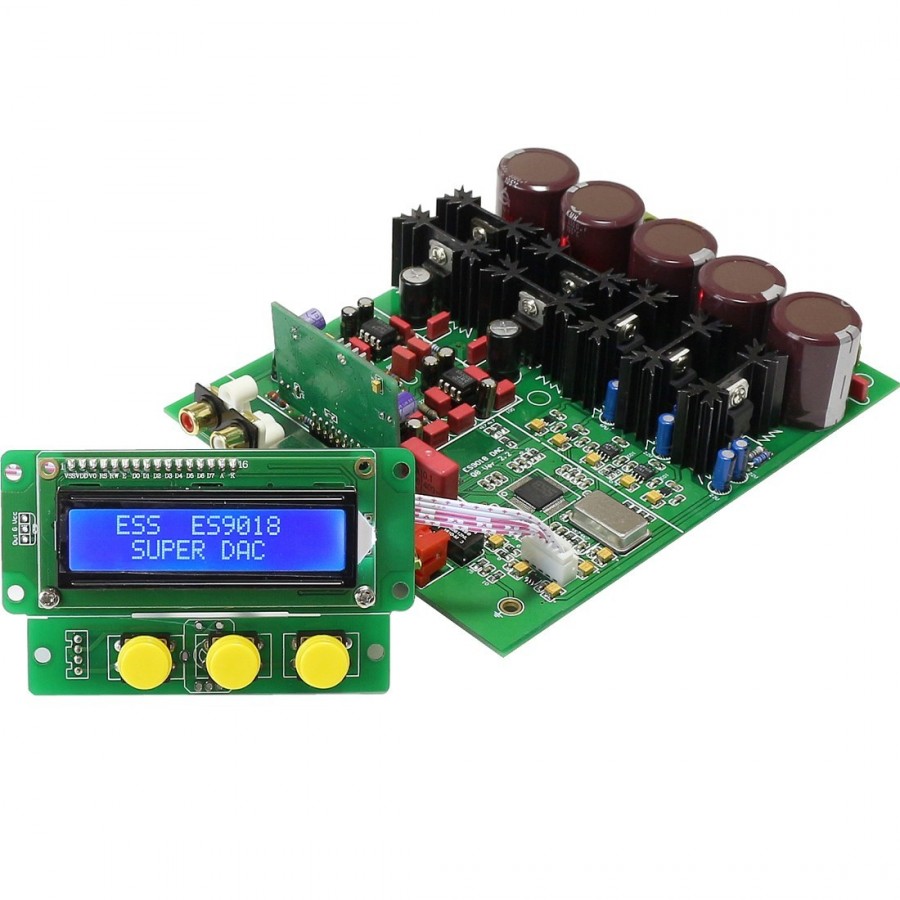

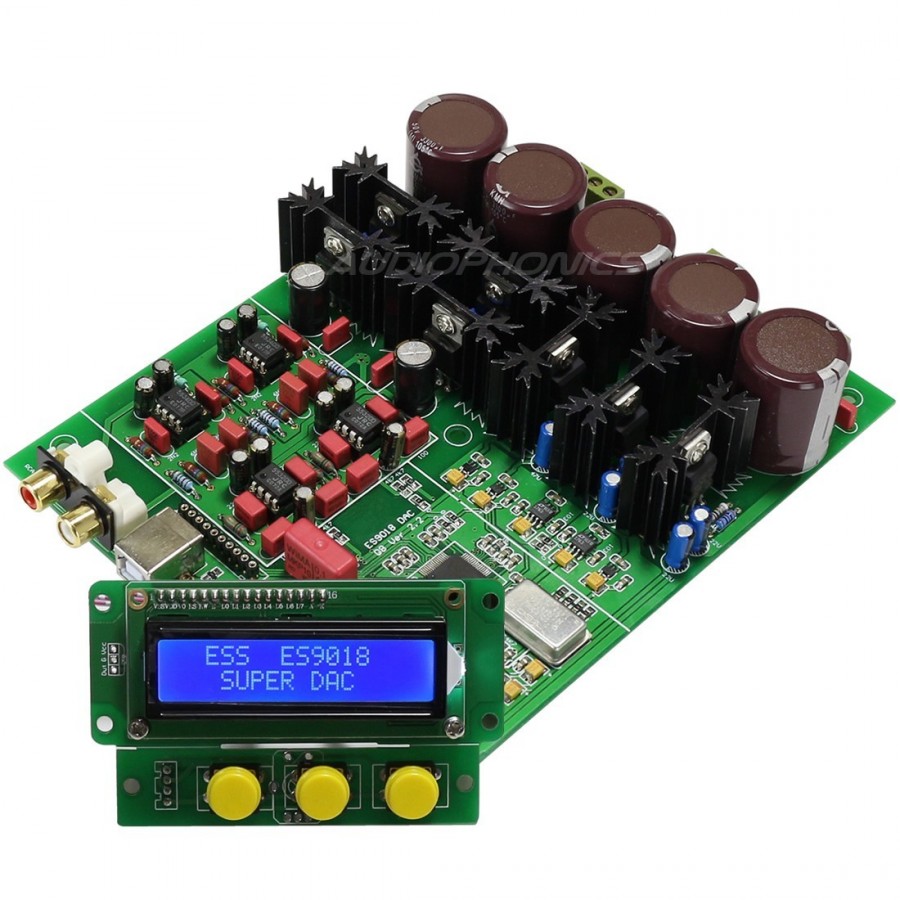

Un afficheur lisible avec une gestion du volume numérique

Ce DAC comporte une gestion de volume 64 bits numérique sur 60 paliers non destructive. Ce DAC peut donc servir de HUB préamplificateurs audionumérique avec une paire d'enceintes actives. L'afficheur est séparable de la partie commande bouton pour une meilleure intégration de vos réalisations.

Interface USB en option

Non fournie avec ce kit

Ce DAC comporte en option une carte interface USB Xmos U8 enfichable sur le circuit imprimé. Elle est disponible dans la catégorie accessoire en bas de page : XMOS U8 interface verticale 24 bit/192khz.

Ce module nécessite un transformateur 2x9V AC ainsi qu'un transformateur 15V AC

Le module nécessite un transformateur 2x18V AC ainsi qu'un transformateur 2X9V AC

Cotations et entraxes
